Dürkopp Adler 867 Serviceanleitung

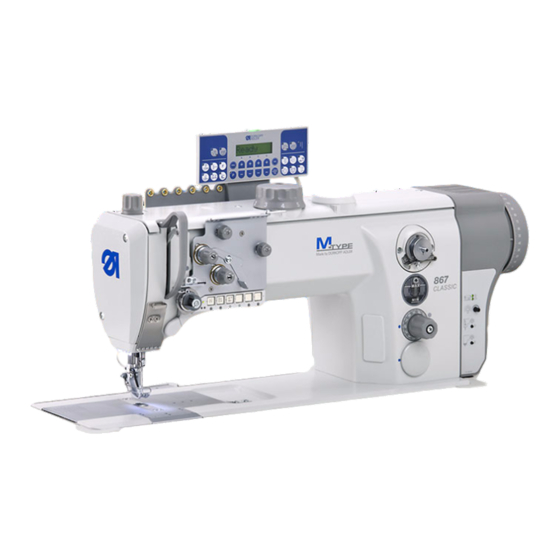

Spezialnähmaschine
Vorschau ausblenden
Andere Handbücher für 867:
- Gebrauchsanweisung (188 Seiten) ,
- Serviceanleitung (164 Seiten) ,
- Betriebsanleitung (52 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Postfach 17 03 51, D-33703 Bielefeld • Potsdamer Straße 190, D-33719 Bielefeld
Telefon +49 (0) 521 / 9 25-00
Ausgabe / Edition:
Änderungsindex
05/2008
Rev. index: 02.0
Spezialnähmaschine
•
Telefax +49 (0) 521 / 9 25 24 35 • www.duerkopp-adler.com
Printed in Federal Republic of Germany
Serviceanleitung
Service Instructions
Instructions de service
Istruzioni per il servizio
867
D
GB
F
I
Teile-Nr./Part.-No.:
0791 867641
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Dürkopp Adler 867
Inhaltszusammenfassung für Dürkopp Adler 867
- Seite 1 Spezialnähmaschine Serviceanleitung Service Instructions Instructions de service Istruzioni per il servizio Postfach 17 03 51, D-33703 Bielefeld • Potsdamer Straße 190, D-33719 Bielefeld Telefon +49 (0) 521 / 9 25-00 • Telefax +49 (0) 521 / 9 25 24 35 • www.duerkopp-adler.com Ausgabe / Edition: Änderungsindex Teile-Nr./Part.-No.:...
- Seite 2 Alle Rechte vorbehalten. Eigentum der Dürkopp Adler AG und urheberrechtlich geschützt. Jede, auch auszugsweise Wiederverwendung dieser Inhalte ist ohne vorheriges schriftliches Einverständnis der Dürkopp Adler AG verboten. All rights reserved. Property of Dürkopp Adler AG and copyrighted. Reproduction or publication of the content in any manner, even in extracts, without prior written permission of Dürkopp Adler AG, is prohibited.
-
Seite 3: Allgemeine Sicherheitshinweise
Allgemeine Sicherheitshinweise Die Nichteinhaltung folgender Sicherheitshinweise kann zu körperlichen Verletzungen oder zu Beschädigungen der Maschine führen. 1. Die Maschine darf erst nach Kenntnisnahme der zugehörigen Betriebsanleitung und nur durch entsprechend unterwiesene Bedienpersonen in Betrieb genommen werden. 2. Lesen Sie vor Inbetriebnahme auch die Sicherheitshinweise und die Betriebsanleitung des Motorherstellers. -
Seite 5: Inhaltsverzeichnis
Inhalt Seite: Serviceanleitung Klasse 867 (Ausgabe 05.2008) Allgemeines Lehren ........... . . - Seite 6 Inhalt Seite: 2.12 Fadenführende Teile ..........2.12.1 Fadenregulator .
-
Seite 7: Allgemeines 1.1 Lehren
Maschinenabdeckungen, die für Kontroll- und Einstellarbeiten ab- und wieder anzuschrauben sind, werden im Text nicht erwähnt. Hinweis Bei der Spezialnähmaschine 867 sind einige Wellen mit Flächen versehen, was die Einstellung der Maschine wesentlich vereinfacht. Bei allen Einstellungen auf Fläche wird jeweils die erste Schraube in Drehrichtung auf die Fläche geschraubt. -
Seite 8: Beschreibung Der Absteckpositionen
Beschreibung der Absteckpositionen Mit dem Arretierstift 1 und den Abstecknuten 2 und 3 in der Armwellenkurbel 4 kann die Nähmaschine in zwei Einstellpositionen arretiert werden. Position I = Arretierstift Ø 5 mm für große Nut = Schleifenhub, Nadelstangenhöhe Position II = Arretierstift Ø 3 mm für kleine Nut = Nadelstange im oberen Totpunkt, Gradskala am Handrad... -
Seite 9: Gradskala Auf Dem Handrad
Gradskala auf dem Handrad Das Handrad 2 ist mit Gradzahlen bedruckt. Bestimmte Einstellungen werden über diese Handradstellungen vorgenommen. – Handrad so weit drehen, bis die in dieser Anleitung angegebene Gradzahl auf dem Zeiger 3 steht. – Beschriebene Einstellung vornehmen. Handrad einstellen –... -
Seite 10: Nähmaschine 2.1 Stellung Der Armwellenkurbel Auf Der Armwelle
Nähmaschine Stellung der Armwellenkurbel auf der Armwelle Vorsicht Verletzungsgefahr ! Hauptschalter ausschalten. Stellung der Armwellenkurbel nur bei ausgeschalteter Nähmaschine prüfen und einstellen. Regel und Kontrolle Die Armwellenkurbel 1 ist mit den drei Schrauben 2 auf der Armwelle 4 befestigt. Die Schrauben müssen auf der Fläche 3 sitzen. Korrektur –... -
Seite 11: Oberes Und Unteres Zahnriemenrad/ Zahnriemen
Oberes und unteres Zahnriemenrad/ Zahnriemen 2.2.1 Stellung des oberen Zahnriemenrades Vorsicht Verletzungsgefahr ! Hauptschalter ausschalten. Stellung des oberen Zahnriemenrades nur bei ausgeschalteter Nähmaschine prüfen und einstellen. Regel und Kontrolle Das Zahnriemenrad 2 ist mit zwei Schrauben auf der Armwelle 4 befestigt. -
Seite 12: Stellung Des Unteren Zahnriemenrades
2.2.2 Stellung des unteren Zahnriemenrades Vorsicht Verletzungsgefahr ! Hauptschalter ausschalten. Stellung des unteren Zahnriemenrades nur bei ausgeschalteter Nähmaschine prüfen und einstellen. Regel und Kontrolle Die Schrauben im Zahnriemenrad 2 müssen auf der Fläche 1 der Unterwelle 5 sitzen. Das Zahnriemenrad muss so stehen, dass der Zahnriemen 4 beim Drehen des Handrades am Spannring 3 anliegt, jedoch nicht abgedrängt wird. -
Seite 13: Untertransport Und Stichstellergetriebe
Untertransport und Stichstellergetriebe 2.3.1 Grundeinstellung Stichverstellung Vorsicht Verletzungsgefahr ! Hauptschalter ausschalten. Grundeinstellung Stichverstellung nur bei ausgeschalteter Nähmaschine einstellen. Regel und Kontrolle Wenn das Stellrad 5 auf Stellung “0” steht, soll das Stichstellergetriebe möglichst wenig Spiel haben. – Stellrad 5 auf Stichlänge “0” drehen. –... - Seite 14 Exzenter einstellen Der Exzenter 3 muss so eingestellt sein, dass die offene Seite 4 des Exzenterschlitzes mit der Schraube 2 übereinander liegt. – Schraube 2 lösen. – Exzenter 3 durch Bohrung 1 so verdrehen, dass die offene Seite 4 des Exzenterschlitzes in Richtung der Schraube 2 steht –...
-
Seite 15: Stichlänge Einrichten
2.3.2 2. Stichlänge einrichten Vorsicht Verletzungsgefahr ! Hauptschalter ausschalten. Grundeinstellung Stichverstellung nur bei ausgeschalteter Nähmaschine einstellen. – Das obere Stellrad 1 auf “4” drehen. – Schraube 2 herausdrehen und Stellrad 3 abziehen. – Welle 5 mit einem 10er Maulschlüssel im Uhrzeigersinn vorsichtig bis zum Anschlag drehen. -
Seite 16: Position Des Transporteurs Im Stichplattenausschnitt
2.3.3 Position des Transporteurs im Stichplattenausschnitt Vorsicht Verletzungsgefahr ! Hauptschalter ausschalten. Transporteur und Stichstellergetriebe nur bei ausgeschalteter Nähmaschine prüfen und einstellen. – Feder 1 aushängen. – Schrauben an den Stellringen 8 und 9 lösen. – Schraube 5 lösen. – Transporteur im Ausschnitt der Stichplatte mittig ausrichten. –... - Seite 17 – Stichstellerhandrad auf Stellung “0” drehen. – Getriebe auf “0” stellen. Dazu den Stellrahmen 14 so verdrehen, das die Laschen parallel stehen. – Schraube 13 am Kloben 12 festdrehen. – Transporteur in Längsrichtung mittig im Ausschnitt der Stichplatte ausrichten. – Schraube 5 (Abb.
-
Seite 18: Vorschubbewegung Des Transporteurs
2.3.4 Vorschubbewegung des Transporteurs Vorsicht Verletzungsgefahr ! Hauptschalter ausschalten. Vorschubbewegung des Transporteurs nur bei ausgeschalteter Nähmaschine prüfen und einstellen. Regel und Kontrolle Wenn die Maschine in Position “190°” steht, darf sich bei größter eingestellter Stichlänge der Transporteur beim Betätigen des Stichstellerhebels nicht bewegen. -
Seite 19: Hubbewegung Des Transporteurs
2.3.5 Hubbewegung des Transporteurs Vorsicht Verletzungsgefahr ! Hauptschalter ausschalten. Hubbewegung des Transporteurs nur bei ausgeschalteter Nähmaschine prüfen und einstellen. Regel und Kontrolle Der Transporteur soll im vorderen und hinteren Totpunkt die gleiche Höhe zur Stichplatte haben: – Handrad drehen und Bewegung des Transporteurs kontrollieren. Korrektur –... -
Seite 20: Höhe Des Transporteurs
2.3.6 Höhe des Transporteurs Vorsicht Verletzungsgefahr ! Hauptschalter ausschalten. Höhe des Transporteurs nur bei ausgeschalteter Nähmaschine prüfen und einstellen. Regel und Kontrolle Maschinen ohne Transporteurhub Der Transporteur soll die gleiche Höhe haben wie die Stichplatte. Maschinen mit Transporteurhub Zum sicheren Vorschub des Nähgutes muss der Transporteur 2 in seiner höchsten Stellung bei Maschinen mit FA = 0,5 mm bei Maschinen mit KFA = 0,8 mm... -
Seite 21: Ausgleichsgewicht
2.3.7 Ausgleichsgewicht Vorsicht Verletzungsgefahr ! Hauptschalter ausschalten. Ausgleichsgewicht nur bei ausgeschalteter Nähmaschine prüfen und einstellen. Regel und Kontrolle Das Ausgleichsgewicht 1 soll so stehen, dass bei der Handradstellung “210°” ein aufgesteckter Inbusschlüssel 3 parallel zur Grundplatte 2 steht. – Stellung des Ausgleichgewichts überprüfen. Korrektur –... -
Seite 22: Übertragungshebel
Übertragungshebel Vorsicht Verletzungsgefahr ! Hauptschalter ausschalten. Übertragungshebel nur bei ausgeschalteter Nähmaschine prüfen und einstellen. Regel und Kontrolle Der Hebel 3 überträgt die Bewegung der Vorschubwelle auf die Nadelstangenkulisse. Der Hebel 3 muss so positioniert sein, dass der Abstand von der Oberfläche des Armes 1 bis zur Mitte des Bolzens 2 bei Stichlänge “0”... -
Seite 23: Nadelstangenkulisse
Nadelstangenkulisse 2.5.1 Nadelstangenkulisse seitlich ausrichten Vorsicht Verletzungsgefahr ! Hauptschalter ausschalten. Nadelstangenkulisse nur bei ausgeschalteter Nähmaschine prüfen und einstellen. Regel und Kontrolle Die Nadel muss mittig in das Stichloch des Transporteurs einstechen. – Eine neue Nadel einsetzen. – Nadelstange mit dem Handrad herunter drehen. –... -
Seite 24: Nadeleinstich In Transportrichtung
2.5.2 Nadeleinstich in Transportrichtung Vorsicht Verletzungsgefahr ! Hauptschalter ausschalten. Nadeleinstich nur bei ausgeschalteter Nähmaschine prüfen und einstellen. Regel und Kontrolle Die Nadel soll mittig in das Stichloch des Transporteurs einstechen, wenn eine Stichlänge von “0” eingestellt ist. – Stichlänge auf “0” einstellen. –... -
Seite 25: Greifer, Schleifenhub Und Nadelstangenhöhe
Greifer, Schleifenhub und Nadelstangenhöhe 2.6.1 Schleifenhub Vorsicht Verletzungsgefahr ! Hauptschalter ausschalten. Schleifenhub nur bei ausgeschalteter Nähmaschine prüfen und einstellen. Regel und Kontrolle Der Schleifenhub ist der Weg der Nadelstange vom unteren Totpunkt bis zu dem Punkt, an dem die Greiferspitze 2 auf Mitte Nadel 1 steht. Der Schleifenhub beträgt 2 mm. -
Seite 26: Nadelstangenhöhe
2.6.2 Nadelstangenhöhe Vorsicht Verletzungsgefahr ! Hauptschalter ausschalten. Nadelstangenhöhe nur bei ausgeschalteter Nähmaschine prüfen und einstellen. Regel und Kontrolle Die Nadelstange soll in der Höhe so eingestellt sein, dass die Greiferspitze bei Stichlänge “0“ und in Schleifenhubstellung in der Mitte der Hohlkehle steht. –... -
Seite 27: Abstand Des Greifers Zur Nadel
2.6.3 Abstand des Greifers zur Nadel Vorsicht Verletzungsgefahr ! Hauptschalter ausschalten. Greiferabstand nur bei ausgeschalteter Nähmaschine prüfen und einstellen. Regel und Kontrolle In Schleifenhubstellung soll der Abstand der Greiferspitze zur Hohlkehle der Nadel max. 0,1 mm betragen. Korrektur – Prüfen, ob die Nadel in der Schleifenhubstellung vom Nadelschutz 5 abgedrängt wird. -
Seite 28: Nadelschutz
2.6.4 Nadelschutz Vorsicht Verletzungsgefahr ! Hauptschalter ausschalten. Nadelschutz nur bei ausgeschalteter Nähmaschine prüfen und einstellen. Regel und Kontrolle Der Nadelschutz 2 soll eine Berührung der Nadel mit der Greiferspitze verhindern. In Schleifenhubstellung soll die Nadel leicht abgedrängt werden. – Nadelschutz überprüfen. Korrektur –... -
Seite 29: Spulengehäuselüfter
Spulengehäuselüfter 2.7.1 Allgemeines Der Fadenhebel muss den Faden zwischen dem Spulengehäuse und dessen Halter durchziehen. Damit der Fadendurchschlupf ungehindert erfolgen kann, muss das Spulengehäuse in diesem Moment gelüftet werden. Dadurch wird das gewünschte Nahtbild mit der geringstmöglichen Fadenspannung erzielt. Falsche Einstellungen können folgende Auswirkungen haben: –... - Seite 30 Korrektur – Schraube 4 lösen. – Deckel am Greifergehäuse nach unten verschieben. – Schraube 5 lösen. – Spulengehäuselüfter 3 einstellen. – Schraube 5 wieder festdrehen. – Deckel wieder aufsetzen. – Schraube 4 festdrehen.
-
Seite 31: Zeitpunkt Des Lüftens
2.7.3 Zeitpunkt des Lüftens Vorsicht Verletzungsgefahr ! Hauptschalter ausschalten. Spulengehäuselüfter nur bei ausgeschalteter Nähmaschine prüfen und einstellen. Regel und Kontrolle Wenn sich die Greiferspitze 2 nach der Schlingenaufnahme unterhalb des Spulengehäuselüfters befindet (Handradposition 350°) soll der Nähfaden ungehindert zwischen Spulengehäuselüfterfinger 3 und Spulengehäuse 1 hindurchschlüpfen können. -
Seite 32: Transportfuß Und Stoffdrückerfuß
Transportfuß und Stoffdrückerfuß 2.8.1 Hub des Transportfußes und Stoffdrückerfußes Vorsicht Verletzungsgefahr ! Hauptschalter ausschalten. Hub der Nähfüße nur bei ausgeschalteter Nähmaschine prüfen und einstellen. Regel und Kontrolle Die Hübe der beiden Nähfüße sollen gleich hoch sein, wenn das Stellrad 5 für die Nähfußhubverstellung auf Stellung “ 3 “ steht. –... -
Seite 33: Hubbewegung Des Transportfußes
2.8.2 Hubbewegung des Transportfußes Vorsicht Verletzungsgefahr ! Hauptschalter ausschalten. Hubbewegung nur bei ausgeschalteter Nähmaschine prüfen und einstellen. Voraussetzung · Gleicher Hub von Transportfuß und Stoffdrückerfuß eingestellt (siehe Kapitel 2.8.1) · Zeitpunkt der Transporteur-Hubbewegung korrekt (siehe Kapitel 2.3.3). Regel Der abwärtsgehende Transportfuß 2 soll bei max. Nähfußhub und max. Stichlänge auf dem Transporteur aufsetzen, wenn bei abwärtsgehender Nadel 1 die Nadelspitze die Oberkante des Transportfußes erreicht hat (95°... -
Seite 34: Nähfußdruck
2.8.3 Nähfußdruck Regel und Kontrolle Das zu verarbeitende Nähgut darf nicht “schwimmen”. Es sollte jedoch nicht mehr Druck als nötig gegeben werden. Korrektur – Nähfußdruck mit Schraube 1 einstellen. Nähfußdruck erhöhen = Schraube 1 im Uhrzeigersinn drehen. Nähfußdruck verringern = Schraube 1 gegen den Uhrzeigersinn drehen. -
Seite 35: Stichlängenbegrenzung
Stichlängenbegrenzung Je nach eingesetzter Näheinrichtung muss die Stichlängeneinstellung auf 6, 9 oder 12 mm begrenzt sein. – Schraube 2 am Stichlängenstellrad herausdrehen. – Stellrad 1 abziehen. – Gewindestift 4 herausdrehen und in die entsprechende Bohrung eindrehen. Die Bohrungen sind mit Zahlen versehen, die die maximale Stichlänge angeben. -
Seite 36: Stichgleichheit Von Vorwärts- Und Rückwärtsstich
2.10 Stichgleichheit von Vorwärts- und Rückwärtsstich Vorsicht Verletzungsgefahr ! Hauptschalter ausschalten. Stichgleichheit nur bei ausgeschalteter Nähmaschine einstellen. Regel und Kontrolle Die Stichlänge von Vorwärts- und Rückwärtsstich soll gleich groß sein. – Nahtstrecke vorwärts nähen. – Nahtstrecke rückwärts nähen. – Stichlängen der beiden Nahtstrecken vergleichen. Korrektur –... -
Seite 37: Nähfußlüftung
2.11 Nähfußlüftung 211.1 Nähfußlüftung mechanisch Vorsicht Verletzungsgefahr ! Hauptschalter ausschalten. Spiel in der Lüftungsmechanik nur bei ausgeschalteter Nähmaschine prüfen und einstellen. Regel und Kontrolle Die Lüfterwelle 6 muss leichtgängig sein, darf jedoch kein axiales Spiel haben. Das Spiel in der Lüftungsmechanik soll ca 0,5 mm zwischen Federführung 2 und Lüfterhebel 1 betragen. -
Seite 38: Höhe Der Mit Dem Handhebel Arretierte Nähfüße
2.11.2 Höhe der mit dem Handhebel arretierte Nähfüße Vorsicht Verletzungsgefahr ! Hauptschalter ausschalten. Nähfußlüftung nur bei ausgeschalteter Nähmaschine prüfen und einstellen. Regel und Kontrolle Die Nähfüße 4 werden mit dem Handhebel 1 in der gelüfteten Stellung arretiert, um z.B. die Nähfüße zu wechseln oder die Nähmaschine ohne Nähgut laufen zu lassen, oder den Greiferfaden aufzuspulen. -
Seite 39: Höhe Der Gelüfteten Nähfüße
2.11.3 Höhe der gelüfteten Nähfüße Vorsicht Verletzungsgefahr ! Hauptschalter ausschalten. Höhe der gelüfteten Nähfüße nur bei ausgeschalteter Nähmaschine prüfen und einstellen. Regel und Kontrolle Die pneumatisch oder über Kniehebel gelüfteten Nähfüße 4 sollen bei Nadelstange im oberen Totpunkt einen Abstand von 20 mm zur Stichplatte haben. -
Seite 40: Fadenführende Teile
2.12 Fadenführende Teile 2.12.1 Fadenregulator Vorsicht Verletzungsgefahr ! Hauptschalter ausschalten. Fadenregulator nur bei ausgeschalteter Nähmaschine prüfen und einstellen. Regel und Kontrolle Die Stellung des Fadenregulators 1 ist abhängig von der Nähgutstärke, Fadendicke und der gewählten Stichlänge. Er muss so eingestellt sein, dass der Faden kontrolliert um den Greifer herumgeführt wird. -
Seite 41: Fadenanzugsfeder
2.12.2 Fadenanzugsfeder Vorsicht Verletzungsgefahr ! Hauptschalter ausschalten. Fadenanzugsfeder nur bei ausgeschalteter Nähmaschine prüfen und einstellen. Regel und Kontrolle Die Einstellregeln für Federweg und Federspannung gelten für normale Nadelfadendicken. Bei extrem starkem oder schwachem Nadelfaden oder Nähmaterial können andere Einstellungen erforderlich sein. Federweg Die Fadenanzugsfeder 1 muss den Nadelfaden von der Fadenhebelhochstellung bis zum Eintauchen des Nadelöhrs in das... -
Seite 42: Spuler
2.13 Spuler Vorsicht Verletzungsgefahr ! Hauptschalter ausschalten. Spuler nur bei ausgeschalteter Nähmaschine prüfen und einstellen. Regel und Kontrolle Der Spulvorgang muss selbsttätig abschalten, wenn die Spule bis ca 0,5 mm unter dem Spulenrand gefüllt ist. Das Spulerrad soll kein Axialspiel haben, darf aber auch nicht schwergängig laufen. - Seite 43 – Spulerspindel so verdrehen, dass das Abreißmesser 12 zur rechten Befestigungsschraube 1 zeigt. – Schraube am Einrückkloben 14 lösen. – Spulerklappe so einstellen, dass zwischen dem Faden auf der Spule und der Spulerklappe 2 - 3 mm Luft besteht (Distanzstück zwischenlegen).
-
Seite 44: Fadenabschneider
2.14 Fadenabschneider 2.14.1 Allgemeines normaler Greifer übergroßer Greifer Fadenziehmesserhöhe Das Fadenziehmesser 1 soll so dicht wie möglich an der Spule vorbei schwenken. Standardmäßig ist eine 0,1 mm starke Scheibe zwischen dem Greifergehäuse und dem Messerträger 3 vorgesehen, um gegebenenfalls das Fadenziehmesser um 0,1 mm tiefer setzen zu können. -
Seite 45: Fadenziehmesser
2.14.2 Fadenziehmesser Vorsicht Verletzungsgefahr ! Hauptschalter ausschalten. Fadenziehmesser nur bei ausgeschalteter Nähmaschine prüfen und einstellen. Regel und Kontrolle In der Ruhestellung des Fadenziehmessers 1 soll der Abstand zwischen der Steuerkurve 5 (höchster Punkt) und der Rolle 7 0,1 mm betragen. Die Steuerkurve 5 muss dabei am Sicherungsring 6 anliegen. -
Seite 46: Gegenmesser Und Unterfadenklemme
2.14.3 Gegenmesser und Unterfadenklemme Vorsicht Verletzungsgefahr ! Hauptschalter ausschalten. Gegenmesser und Unterfadenklemme nur bei ausgeschalteter Nähmaschine prüfen und einstellen. Regel und Kontrolle Die Fadenklemme 1 soll in “Parkposition” des Fadenziehmessers ohne Druck am Fadenziehmesser anliegen. Der Faden soll mit möglichst geringem Druck sicher geschnitten werden. - Seite 47 Korrektur Schneiddruck – Fadenziehmesser 1 so weit ausschwenken, dass die Markierung “á” neben der Schneide von Gegenmesser 2 steht. – Schraube 6 lösen. – Gegenmesser 2 gegen das Fadenziehmesser 1 drehen. – Schraube 6 festdrehen. Hinweis Durch den exzentrischen Schliff des Fadenziehmessers 1 entsteht automatisch ein Schneiddruck, wenn beide Schneiden übereinander liegen.
-
Seite 48: Schneidposition Bei Maschinen Mit Nadelrückstellung
2.14.4 Schneidposition bei Maschinen mit Nadelrückstellung Vorsicht Verletzungsgefahr ! Hauptschalter ausschalten. Schneidposition nur bei ausgeschalteter Nähmaschine prüfen und einstellen. Regel und Kontrolle Bei Werkseinstellung liegt die Schneidposition in der Stellung “Fadenhebel im oberen Totpunkt”. Wenn die Maschine in der Position 35° am Handrad steht, soll die Steuerkurve 2 bzw. -
Seite 49: Schneidposition Bei Maschinen Ohne Nadelrückstellung
2.14.5 Schneidposition bei Maschinen ohne Nadelrückstellung Vorsicht Verletzungsgefahr ! Hauptschalter ausschalten. Schneidposition nur bei ausgeschalteter Nähmaschine prüfen und einstellen. Regel und Kontrolle Bei Werkseinstellung liegt die Schneidposition in der Stellung “Fadenhebel im oberen Totpunkt”. Wenn die Maschine in der Position 20° am Handrad steht, soll die Steuerkurve 2 bzw. -
Seite 50: Kurzfadenabschneider
2.15 Kurzfadenabschneider 2.15.1 Allgemeines Fadenziehmesserhöhe Das Fadenziehmesser 1 soll so dicht wie möglich an der Spule vorbei schwenken. Standardmäßig ist eine 0,1 mm starke Scheibe zwischen dem Greifergehäuse und dem Messerträger 3 vorgesehen, um gegebenenfalls das Fadenziehmesser um 0,1 mm tiefer setzen zu können. -
Seite 51: Fadenziehmesser
2.15.2 Fadenziehmesser Vorsicht Verletzungsgefahr ! Hauptschalter ausschalten. Fadenziehmesser nur bei ausgeschalteter Nähmaschine prüfen und einstellen. Achtung! Maschine nicht ohne Fadenziehmesser 1 benutzen. Die Rückdrehsicherung für das Spulengehäuse 2 befindet sich am Fadenziehmesser. Regel und Kontrolle In der Ruhestellung des Fadenziehmessers 1 soll der Abstand zwischen der Steuerkurve 3 (höchster Punkt) und der Rolle 5 # 0,1 mm betragen. - Seite 52 Korrektur – Schrauben an der Steuerkurve 3 lösen. – Steuerkurve 3 ganz an den Sicherungsring 4 schieben. – Schrauben an der Steuerkurve 3 wieder festschrauben. – Handrad drehen, bis das Fadenziehmesser in Ruhestellung steht. – Kontermutter 7 lösen. – Schraube 8 so verdrehen, dass Luft zwischen der Rolle 9 und Steuerkurve vorhanden ist.
-
Seite 53: Verriegelungsklinke Für Fadenziehmesser
2.15.3 Verriegelungsklinke für Fadenziehmesser ACHTUNG Bruchgefahr! Maschine darf nicht ohne Fadenziehmesser betrieben werden. Die Rückdrehsicherung für das Spulengehäuse befindet sich am Fadenziehmesser. Regel und Kontrolle Die Klinke 2 soll in Ruhestellung des Fadenziehmessers 0,1 mm Abstand zum Exzenterbolzen 1 nicht überschreiten. –... -
Seite 54: Gegenmesser
2.15.4 Gegenmesser Vorsicht Verletzungsgefahr ! Hauptschalter ausschalten. Gegenmesser nur bei ausgeschalteter Nähmaschine prüfen und einstellen. Regel und Kontrolle Der Faden soll mit möglichst geringem Druck sicher geschnitten werden. Ein geringer Schneiddruck hält den Messerverschleiß niedrig ! Zwei der dicksten zu vernähenden Fäden müssen gleichzeitig sicher geschnitten werden. - Seite 55 Korrektur Schneiddruck – Fadenziehmesser 1 so weit ausschwenken, dass die Markierung 4 neben der Schneide von Gegenmesser 5 steht. – Schraube 6 lösen. – Gegenmesser 5 gegen das Fadenziehmesser 1 drehen. – Schraube 6 festdrehen. Hinweis Durch den exzentrischen Schliff des Fadenziehmessers 1 entsteht automatisch ein Schneiddruck, wenn beide Schneiden übereinander liegen.
-
Seite 56: Potentiometer Im Arm
2.16 Potentiometer im Arm Nähmaschinen mit Fadenabschneider sind mit einem Potentiometer zur Begrenzung der Drehzahl bei größeren Nähfußhüben ausgestattet. Die Steuerung erkennt über dieses Potentiometer den Nähfußhub und begrenzt die Drehzahl. 2.16.1 Grundeinstellung ohne Bedienfeld Nähmaschinen ohne Bedienfeld sind entsprechend der folgenden Beschreibung einzustellen. -
Seite 57: Grundeinstellung Mit Bedienfeld V810 Oder V820
2.16.2 Grundeinstellung mit Bedienfeld V810 oder V820 Vorsicht Verletzungsgefahr ! Das Justieren des Potentiometers erfolgt bei eingeschaltetem Hauptschalter. Mit entsprechender Vorsicht arbeiten. – Arretierschraube 1 für das Potentiometer 2 lösen. – Taste “P” gedrückt halten und Hauptschalter einschalten. – Zugang zur Techniker-Ebene herstellen. –... -
Seite 58: Justage Des Potentiometers Prüfen
2.16.3 Justage des Potentiometers prüfen – Taste “P” gedrückt halten und Hauptschalter einschalten. – Zugang zur Techniker-Ebene herstellen. – Parameter “F-188” anwählen. – Taste “E” drücken. Die aktuelle Speedomatstufe und die zugehörige Drehzahlbegrenzung werden angezeigt. – Das Stellrad 1 auf “geringste Hubhöhe” stellen. Im Display muss die Speedomatstufe “07”... -
Seite 59: Anschlüsse Leiterplatte
2.17 Anschlüsse Leiterplatte Der Vollständigkeit halber werden die verschiedenen Anschlüsse für die u.g. Leiterplatte hier erklärt. X11 Steuerung Nähantrieb X12 Magnetventil Fadenspannung X13 Magnetventil Zusatzfadenspannung X14 Magnetventil X15 Magnetventil Nähfusslüftung X16 Magnetventil Riegel Hubverstellung pneum. X17 Magnetventil X18 Magnetventil Kurzstich X19 HP-Potentiometer im Arm Stichlängenumschaltung (Speedomat) -
Seite 60: Ölschmierung
Ölschmierung Vorsicht Verletzungsgefahr ! Öl kann Hautausschläge hervorrufen. Vermeiden Sie längeren Hautkontakt. Waschen Sie sich nach Kontakt gründlich. ACHTUNG ! Die Handhabung und Entsorgung von Mineralölen unterliegt gesetzlichen Regelungen. Liefern Sie Altöl an eine autorisierte Annahmestelle ab. Schützen Sie die Umwelt. Achten Sie darauf, kein Öl zu verschütten. -
Seite 61: Greiferschmierung
Greiferschmierung Vorsicht Verletzungsgefahr ! Hauptschalter ausschalten. Greiferschmierung nur bei ausgeschalteter Nähmaschine einstellen. Funktionsprüfung bei laufender Nähmaschine nur mit größtmöglicher Vorsicht durchführen. Regel und Kontrolle Die erforderliche Ölmenge zur sicheren Schmierung des Greifers ist werksseitig eingestellt. Sie braucht nur in Ausnahmefällen verändert werden. -
Seite 62: Wartung
Wartung Vorsicht Verletzungsgefahr ! Hauptschalter ausschalten. Die Wartung der Nähmaschine darf nur im ausgeschalteten Zustand erfolgen. Die vom Bedienpersonal der Nähmaschine täglich bzw. wöchentlich durchzuführenden Wartungsarbeiten (Reinigen und Ölen) sind in der Bedienanleitung (Teil 1) beschrieben. Sie werden in der folgenden Tabelle nur wegen der Vollständigkeit angegeben.
