Aufbau
B1
Vormontage der Schalung
B1.1 Befestigung des Kippträgers an VARIO-Schalung

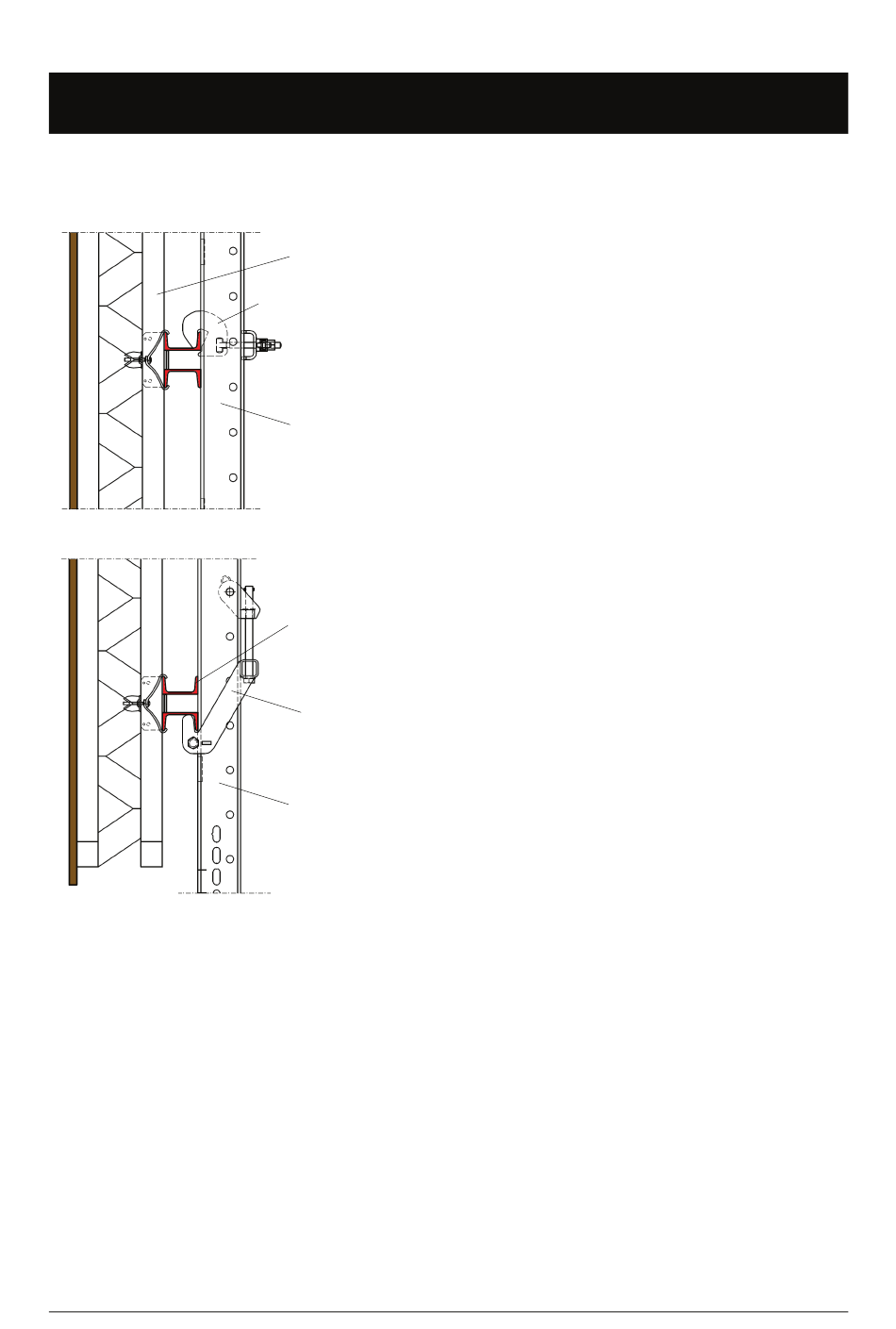

Abb. 50:
Kippträgerbefestigung VARIO
Abb. 51:
Höheneinstellung VARIO
34 / 67
17
15.2
15.1
17
15.3
15.1
Copyright 2008 PERI GmbH, Deutschland
•
Kippträger entsprechend Planungsangaben auf
den Gurtungen der Schalung positionieren.
•
Festspannen des Kippträgers SRU U120 15.1 an
den Gurtungen der Schalung 17 mit Hilfe von
Riegelhaltern SRU 15.2.
•
Stelleinheit SRU, außen 15.3 über das untere
Ende des Kippträgers ziehen.
•
Oberen Teil der Stelleinheit in dem Kippträger mit
Bolzen Ø20 einbolzen.
•
Unteren Teil an der Stellschraube SW 30 gegen
die Gurtung auf Kontakt spindeln.
Gurtung liegt nun beidseitig an den Wangen der
Stelleinheit an.
•
Feineinstellung der Kippträgerposition.
Hinweis:
Max. Schalungsgewicht je Stelleinheit SRU: 1200 kg
