C2 Vormontage Nachlaufbühne

Montage vorbereiten

■
Zur Montage ist eine ebene Monta-
gefläche erforderlich.
■
Zwischenzustände durch temporäre
Abstützungen gegen Umkippen si-
chern.
■
Ausgerichtete und eingemessene
Anschläge vereinfachen eine exakte
und schnelle Vormontage der Ar-
beitsbühne (Abb. C2.01).
Montagefläche montieren
1. Ausreichend lange Kanthölzer
12 x 12 cm im Abstand 186 cm auf
Montagefläche montieren.
2. Anschläge im Abstand „C" auf die
Kanthölzer 12 x 12 cm montieren.
(Abb. C2.01)
Nachlaufbühne montieren
Bauteile
25 Gitterträger GT 24
26 Flr. Schr. DIN 603 M8 x 200 MU
27 Belagbohlen
29 Bohle L x 12 x 4
31 Bordbrett 15 x 3
34 Winkelverbinder 90° verstärkt
36 Spax Schraube TX 25, 5 x 20
40 Nachlaufbühnenträger RCS 122
Nachlaufbühnenträger RCS 122 vor-
bereiten
1. Nachlaufbühnenträger RCS 122 (40)
an den Anschlägen anlegen und aus-
richten. (Abb. C2.02)
56

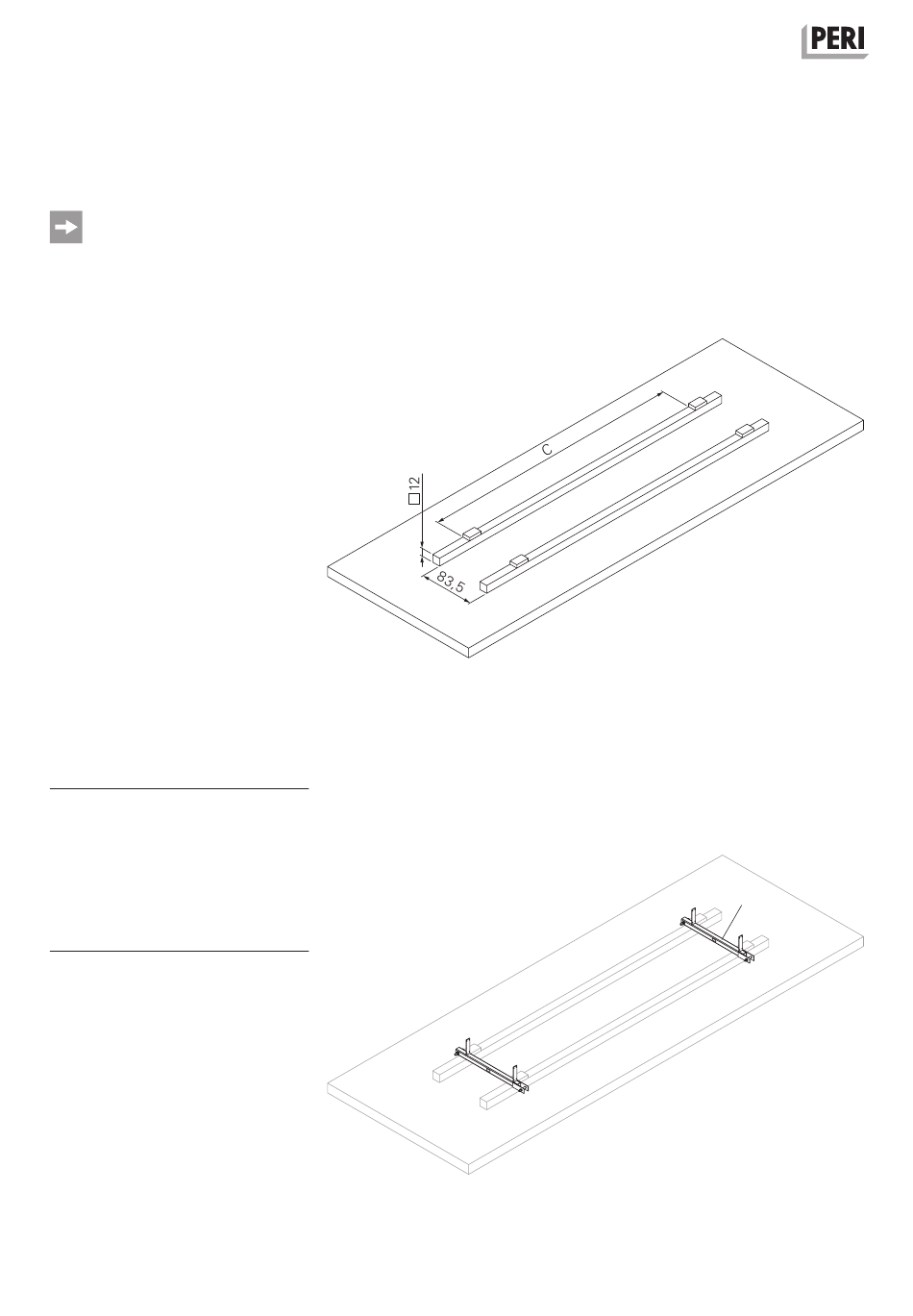

Abb. C2.01
Abb. C2.02
40
