Kletterschuh Rcs - Peri RCS CL MAX Aufbau- Und Verwendungsanleitung

A2 Antriebsschiene, Kletterzylinder und Hydraulik
Bedienfeld
3.16 Not-Halt-Schalter
3.17 Taste „Operation Mode"
3.18 Taste „Cylinder Extend"
3.19 Taste „Status / Reset"
3.20 Taste „Cylinder 2 On / Off"
3.21 Taste „Cylinder Retract"
3.22 Taste „Cylinder 1 On / Off"

Kletterschuh RCS

Bauteile
5 Kletterschuh RCS
5.1 Kletterklinke
5.2 Klappkufe
5.3 Sicherungsbolzen
5.4 Klinkenarretierung
5.5 Klappbügel
5.6 Federsicherung
5.7 Aufnahmebolzen für Kletterwerk
93 Anzeige Kletterschuh RCS
93.1 Lagerrohr
93.2 Klappsplint
RCS CL MAX Schienenklettersystem
Aufbau- und Verwendungsanleitung – Regelausführung
3.18
3.16 3.17
3.20
3.21

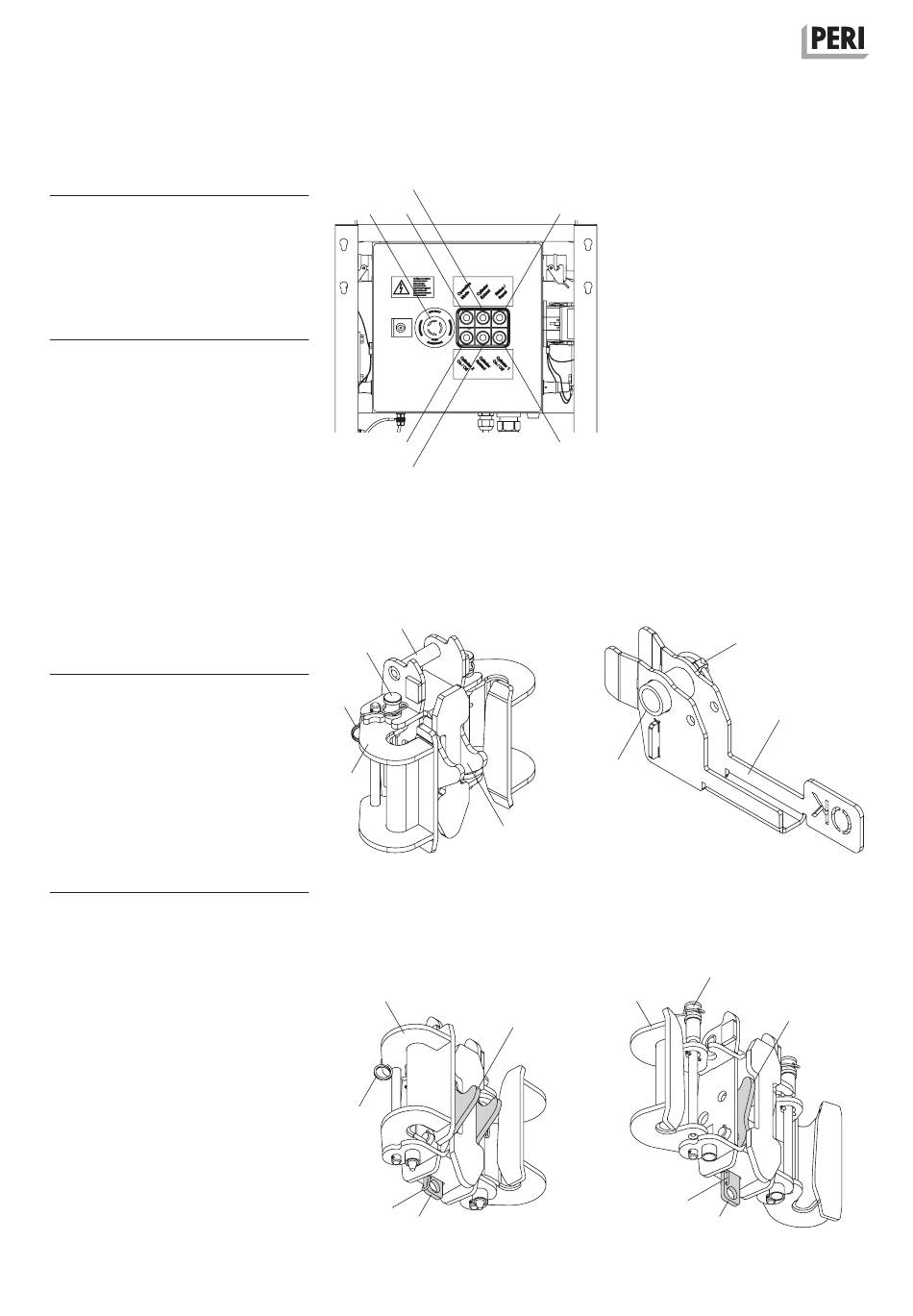

Abb. A2.04
5.7
5.3
5.6
5.2
5.1
Abb. A2.05
Kletterschuh geschlossen
5.2
5.6
5.5
5.4
Abb. A2.05b
3.19
3.22
Anzeige Kletterschuh RCS
93.1
Abb. A2.05a
Kletterschuh offen
5.2
5.1
5.5
Abb. A2.05c
93.2
93
5.3
5.1
5.4
