E5 Montage Anzeige Kletterschuh RCS

Zur Anzeige des Status der Kletterklin-
ke wird an den Kletterschuh RCS (5)
die Anzeige Kletterschuh RCS (93)
montiert.
Bauteile
5
Kletterschuh RCS
5.4 Klinkenarretierung
93 Anzeige Kletterschuh RCS
93.1 Lagerrohr
93.2 Klappsplint
Montage

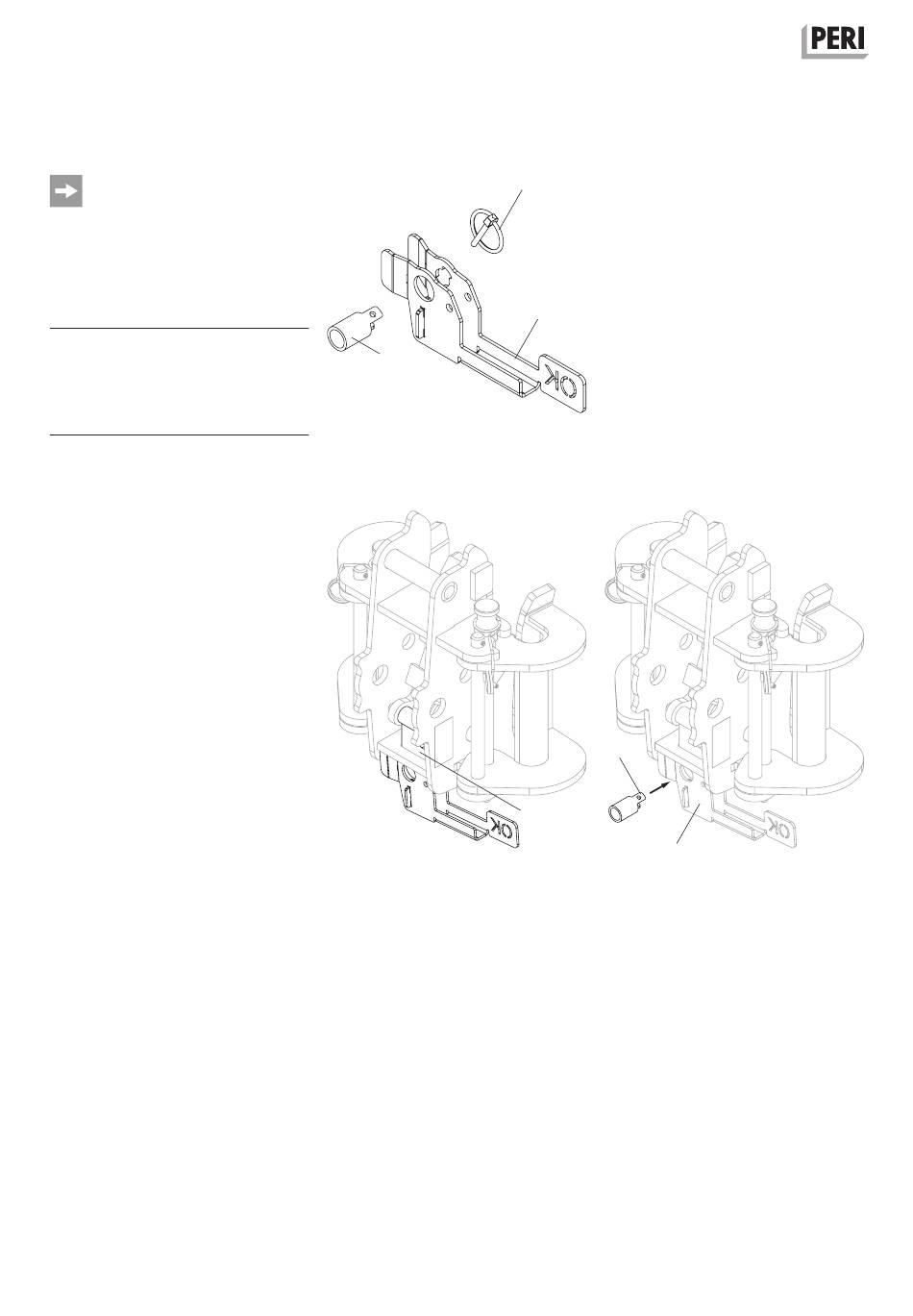

1. Lagerrohr (93.1) und Klappsplint
(93.2) der Anzeige Kletterschuh RCS
(93) demontieren. (Abb. E5.01)
2. Anzeige Kletterschuh RCS (93) auf
die Klinkenarretierung (5.4) schieben.
– Die Aussparung in der Anzeige
Kletterschuh RCS (93) und der
Klinkenarretierung (5.4) müssen
fluchtend sein. (Abb. E5.02)
3. Lagerrohr (93.1) durch die Anzeige
Kletterschuh RCS (93) und Klinkenar-
retierung (5.4) stecken. (Abb. E5.03)
RCS CL MAX Schienenklettersystem
Aufbau- und Verwendungsanleitung – Regelausführung
93.1
Abb. E5.01
Abb. E5.02
93.2
93
93.1
5.4
93
Abb. E5.03
