D1 Erster Betonierabschnitt
Schalung montieren
Spindelposition im Stahlriegel Univer-
sal SRU U120 (55) und Einstelllänge
der Schwerlastspindel (89) den Monta-
geplänen entnehmen.
Bauteile
71 Passbolzen Ø 21 x 120
72 Federstecker 4/1
89 Schwerlastspindel SLS 200/300
Montage
1. Schwerlastspindel SLS 200/300 (89)
mit Passbolzen Ø 21 x 120 (71a) und
Federstecker 4/1 (72a) am Stahlrie-
gel Universal SRU U120 (55) montie-
ren.
2. Vormontierte Schalungselemente an
der Distanzierung für Bühnenriegel
BR im Kippträger Stahlriegel Univer-
sal SRU U120 (55) bzw. an Tragöse
BR-2 2,5 t (64) anschlagen. Falls die
Klettertraverse nicht verwendet
wird, eine Druckspreize zwischen
den Kippträgern anbringen.
3. Schalung aufrichten und zur Konso-
len einheit umsetzen.
4. Kippträger SRU (55) mit Passbolzen
Ø 21 x 120 (71b) und Federstecker
4/1 (72b) am Fahrwagen RCS (24.3)
montieren.
– Der Kran trägt weiterhin die Last.
5. Schwerlastspindel SLS 140/240 (89)
an Fahrwagen RCS (24.3) mit Pass-
bolzen Ø 21 x 120 (71c) und Feder-
stecker 4/1 (72c) montieren.
6. Kran entlasten und Krangehänge lö-
sen.
7. Vorlaufanker an Schalung montieren.

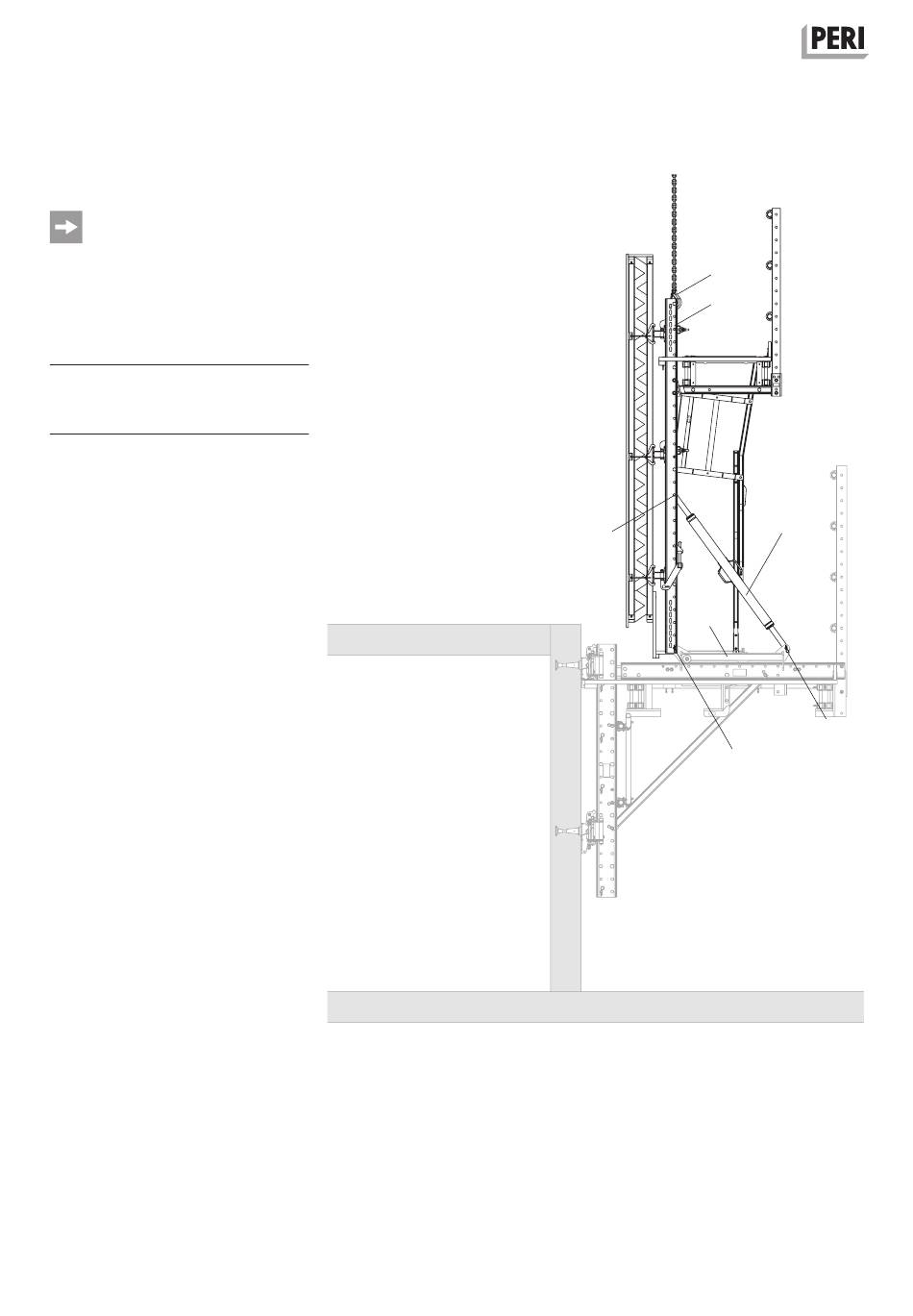

(Abb. D1.04)
RCS CL MAX Schienenklettersystem
Aufbau- und Verwendungsanleitung – Regelausführung
Abb. D1.04
71a + 72a
24.3
71b + 72b
64
55
89
71c + 72c
83
