Linker Steuerhebel

A
D
B

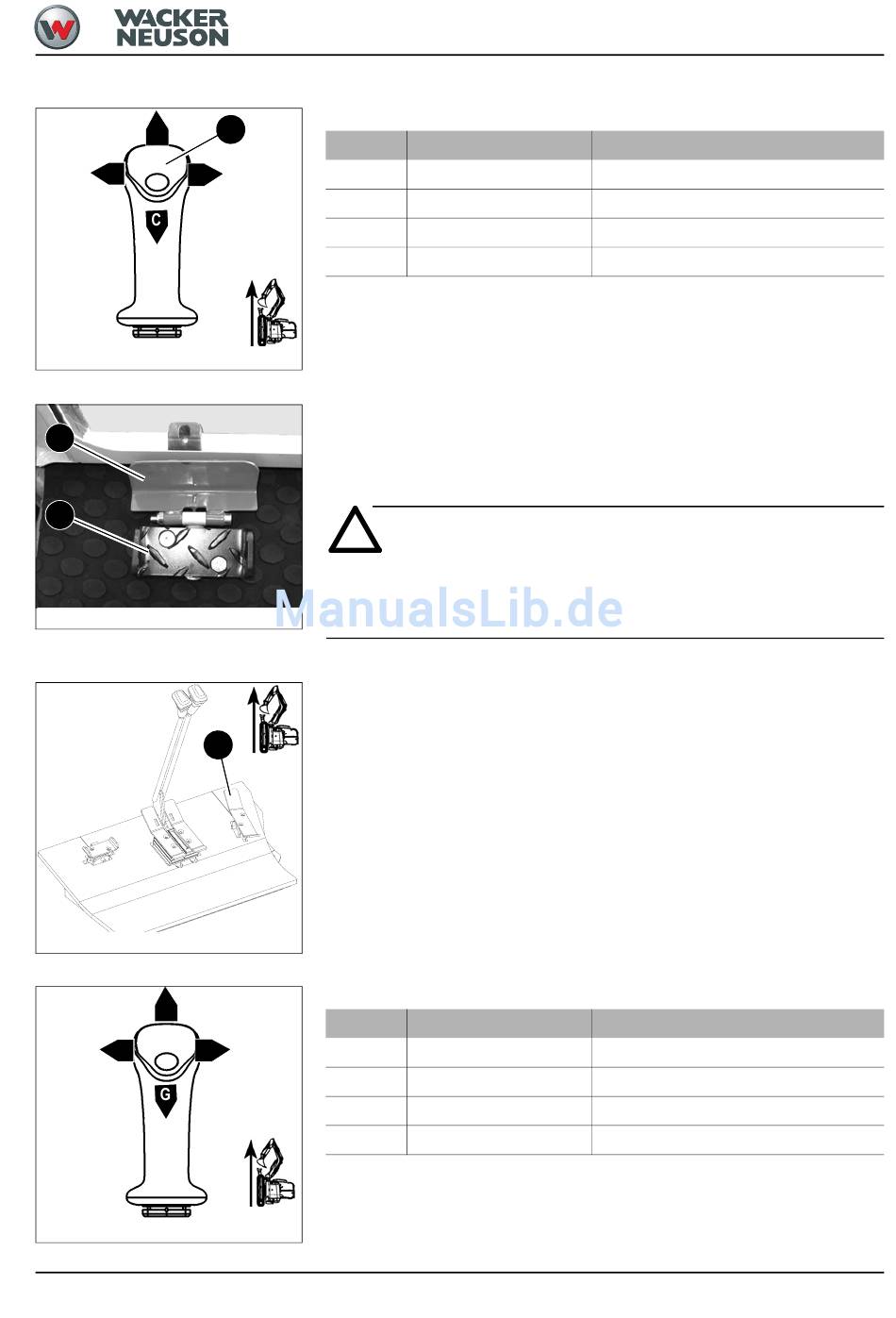

Abb. 131: Linker Steuerhebel

Ausleger- Schwenkmechanik

2
1
Abb. 132: Ausleger- Schwenkmechanik

Zusatzhydraulik

Abb. 133: Zusatzhydraulik

Rechter Steuerhebel

E
H
F
Abb. 134: Rechter Steuerhebel
BA 28Z3 DE - Ausgabe 3.0 * 28Z3b340.fm
2
Stellung
A
B
C
D
Ausleger nach links schwenken:
☞
Hammerpedal 1 nach links bewegen
Ausleger nach rechts schwenken:
☞
Hammerpedal 1 nach rechts bewegen
Zusatzhydraulik betätigen:
Ölfluß in 1.Richtung:
☞
Hammerpedal 19 nach vorne betätigen
19
Ölfluß in 2.Richtung:
☞
Hammerpedal 19 nach hinten betätigen
Stellung
E
F
G
H
Hebel
☞
Nach vorne
☞
Nach rechts
☞
Nach hinten
☞
Nach links
Achtung!
Verletzungsgefahr durch unbeabsichtigtes Betätigen des Pedal.
☞
Um ein unbeabsichtigtes Betätigen des Pedal auszuschließen, Abdeckung
2 nach abgeschlossener Betätigung nach vorne klappen.
Hebel
☞
Nach vorne
☞
Nach rechts
☞
Nach hinten
☞
Nach links
Bedienung

Funktion

➥
Löffelstiel fährt aus
➥
Oberwagen dreht rechts
➥
Löffelstiel fährt ein
➥
Oberwagen dreht links
Funktion
➥
Hubarm senkt ab
➥
Löffel ausdrehen
➥
Hubarm geht nach oben
➥
Löffel eindrehen
