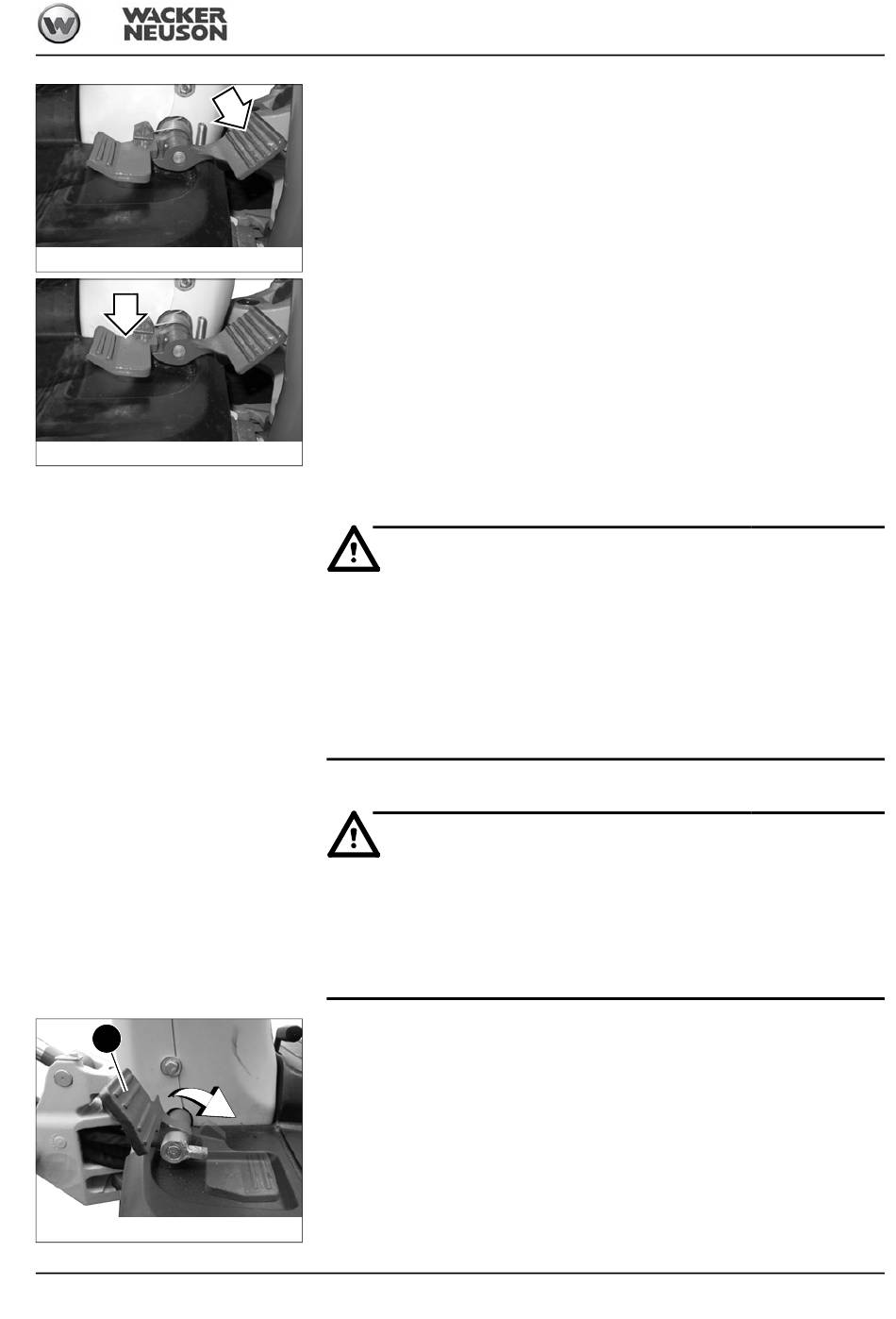

Abb. 118: Schwenkmechanik betätigen
Abb. 119: Schwenkmechanik betätigen
3.16 Zusatzhydraulik
Zusatzhydraulik (bis Seriennummer AI00975)
10
Abb. 120: Zusatzhydraulik
BA 803 de - Ausgabe 3.7 * 803b340.fm
Ausleger nach links schwenken:
☞
Rechtes Fußpedal vorne betätigen
➥
Der Ausleger schwenkt nach links
Ausleger nach rechts schwenken:
☞
Rechtes Fußpedal hinten betätigen
➥
Der Ausleger schwenkt nach rechts
WARNUNG
Warnung!
Verletzungsgefahr durch Betätigung der Zusatzhydraulik!
Kann zu schweren Verletzungen oder Tod führen.
• Die Funktion Zusatzhydraulik kann nicht durch das Hochklappen des
Sicherungssperrhebels bzw. das Hochklappen des Fußpedals gesperrt
werden.
• Fußpedal vorsichtig betätigen, da sonst die Zusatzhydraulik früher als
gewünscht betätigt wird.
WARNUNG
Warnung!
Verletzungsgefahr durch Betätigung der Zusatzhydraulik!
Kann zu schweren Verletzungen oder Tod führen.
• Um das Risiko einer unbeabsichtigten Betätigung zu minimieren, das Fuß-
pedal nach abgeschlossener Betätigung der Zusatzhydraulik nach vorne
klappen.
☞
Linkes Fußpedal 10 nach hinten klappen
➥
Zusatzhydraulik kann betätigt werden
Bedienung
3-55
