Technische Daten

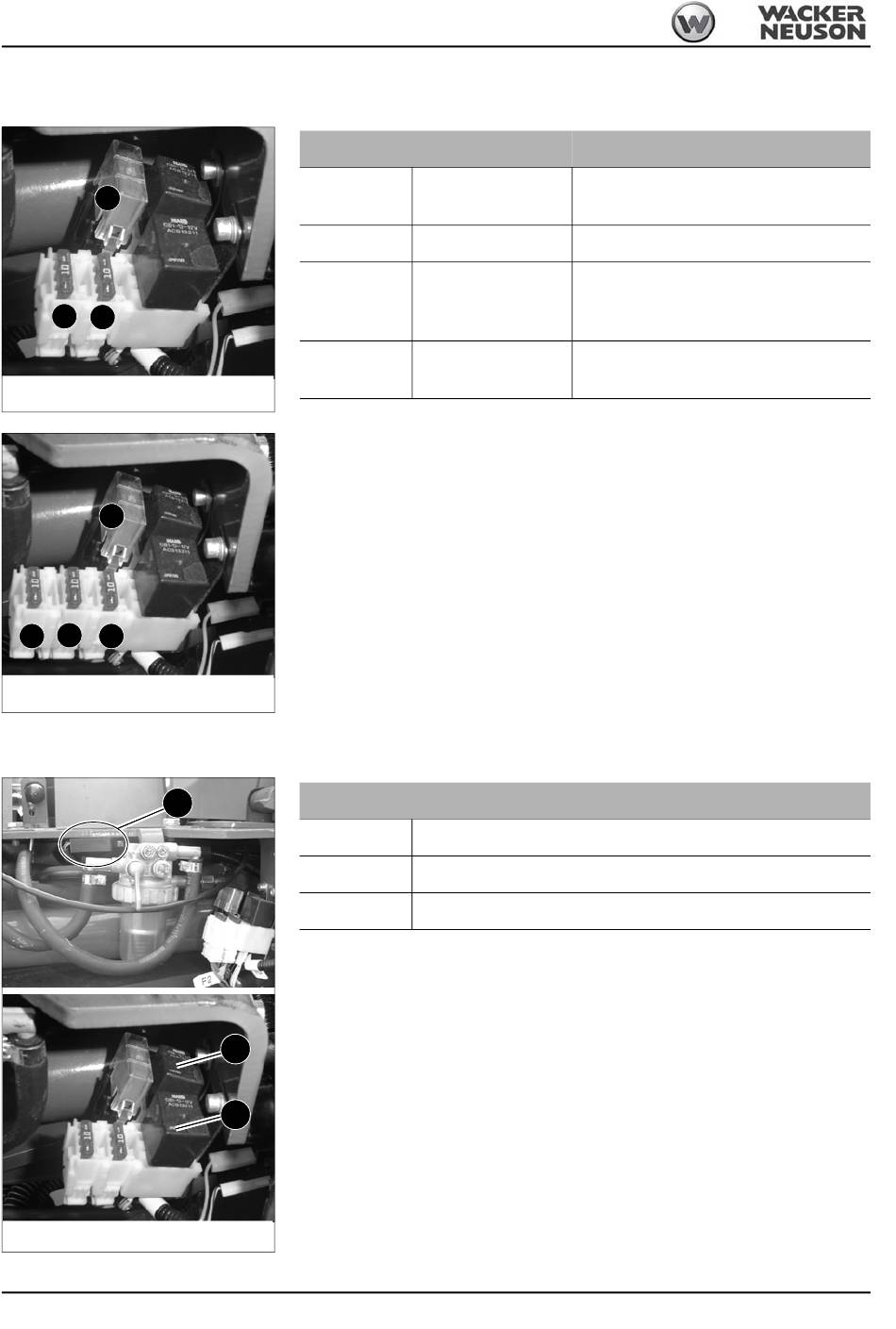

Sicherungen hinter der rechten Seitenabdeckung

F1
F3
F2
Abb. 220: Sicherungen (bis Seriennummer
WNCE0801CPAL0050)
F1
F3
F4 F2
Abb. 221: Sicherungen (ab Seriennummer
WNCE0801TPAL0051)

Relais hinter der rechten Seitenabdeckung

K8
Abb. 222: Relais
6-4
Sicherung Nr.
F1
F2
F3
F4
Relais Nr.
K 7
K 8
K 9
K9
K7
Nennstrom (A) Geschützter Kreis
Hauptsicherung; Luftdrucksensor/Leistungs-
40 A
anpassung (Yanmar 3TNV74F-SNNS)
10 A Sicherung Relais, Anzeige, Abstellmagnet
Sicherung Hupe, Arbeitsscheinwerfer 12V-
10 A Steckdose (bis Seriennummer
WNCE0801CPAL0050), Fahrsignal (Option)
12V-Steckdose (ab Seriennummer
10 A
WNCE0801TPAL0051)
Geschützter Kreis
Startrelais
Zeitrelais Abstellmagnet 1s
Schaltrelais Abstellmagnet
