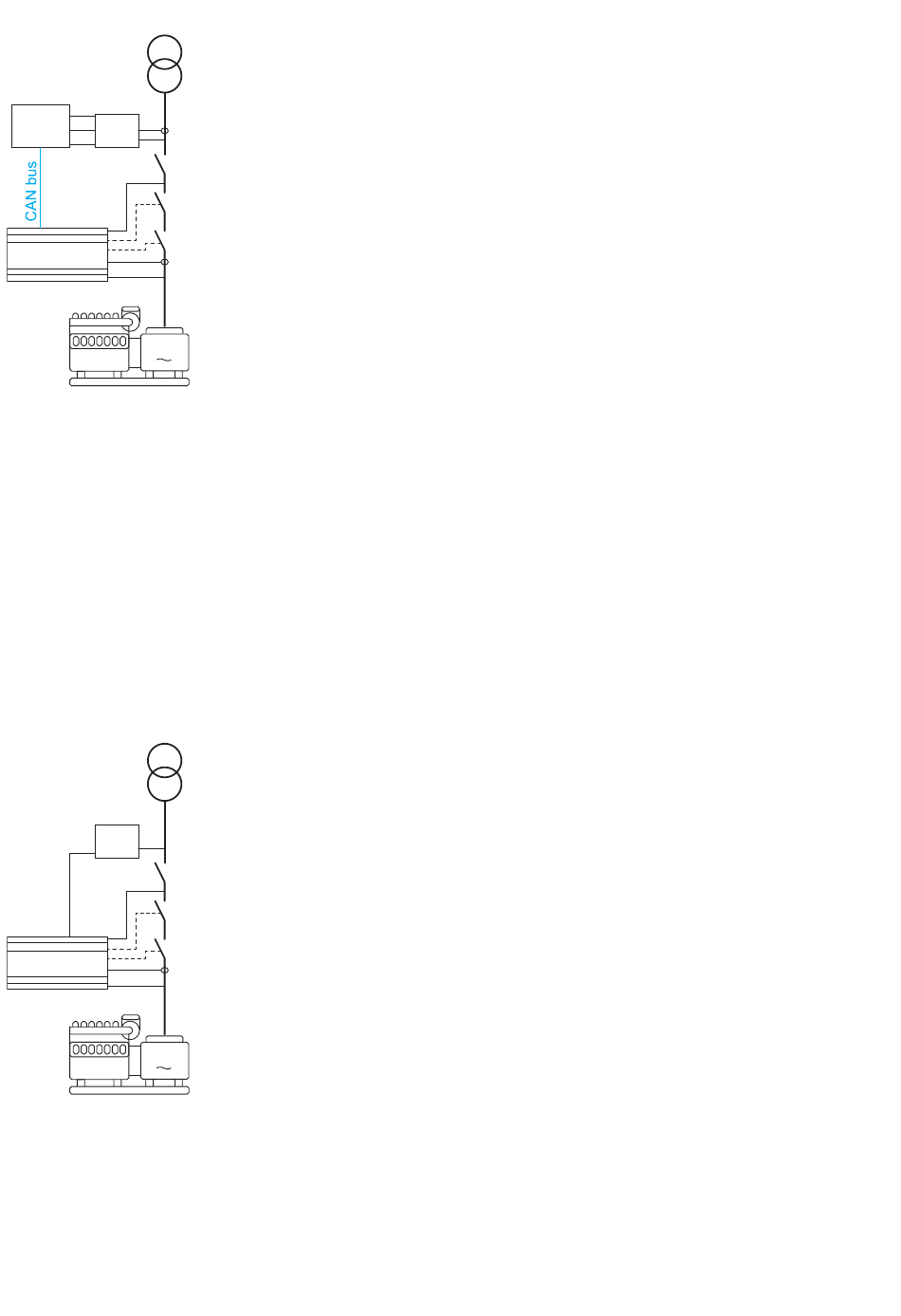

Beispiel für Wechselstrommessungen von einem entfernten Netzanschlusspunkt aus
P
CIO
Q
MTR
I
308
U
V
AI AO
V
AGC Genset
I
V
G
Um die Funktionen U, P und Q zu aktivieren, verwenden Sie
3.3.2 Verwendung eines Wandlers für Spannungsmessungen
Die Funktionen Q(U) U-Verschiebung und Q(U) Q-Verschiebung können auf einem 4 bis 20 mA Netzspannungssignal von einem
DEIF MTR am Netzanschlusspunkt basieren. Dies ist nützlich, wenn es zu einem erheblichen Spannungsabfall zwischen dem
Anschlusspunkt und der Steuerung kommt.
ANMERKUNG Bei Verwendung eines externen Analogeingangs muss die Drahtbruchüberwachung aktiviert werden. Für den Fall,
dass der Eingang ausfällt, muss ebenfalls eine Rückfallfunktion konfiguriert werden.
Spannungsmessungen an einem DEIF MTR
Die 4 bis 20 mA-Signale des DEIF MTR können an einen Multi-Eingang der Steuerung angeschlossen werden.
Beispiel für Spannungsmessung als Analogeingang von der Netzanschlussstelle aus
MTR
V
AO
U
V
AI
AGC Genset
I
V
G
Um die U-Funktion zu aktivieren, verwenden Sie
Spannungsmessungen von einem DEIF MTR und CIO aus
Alternativ kann das 4 bis 20 mA-Signal (U L1L2) des DEIF MTR an den Eingang CIO 308 ID1 Klemme 20 (also CIO 308 1.20)
angeschlossen werden.
OPTION A10 4189341213E DE
Mains transformer
Transformer breaker
Mains breaker
Generator breaker
Mains transformer
Transformer breaker
Mains breaker
Generator breaker
M-Logic
M-Logic und Parameter.
und Parameter.
Seite 14 von 45
