Parameterblock:
Der Parameterblock dient zur Übertragung von Parametern zwischen Master und Slave. Der Datenblock besteht aus 12 Bytes (6 Wörtern) und enthält
zudem den Prozessblock.
Textblock:
Der Textblock dient zum Lesen oder Schreiben von Texten über den Datenblock.

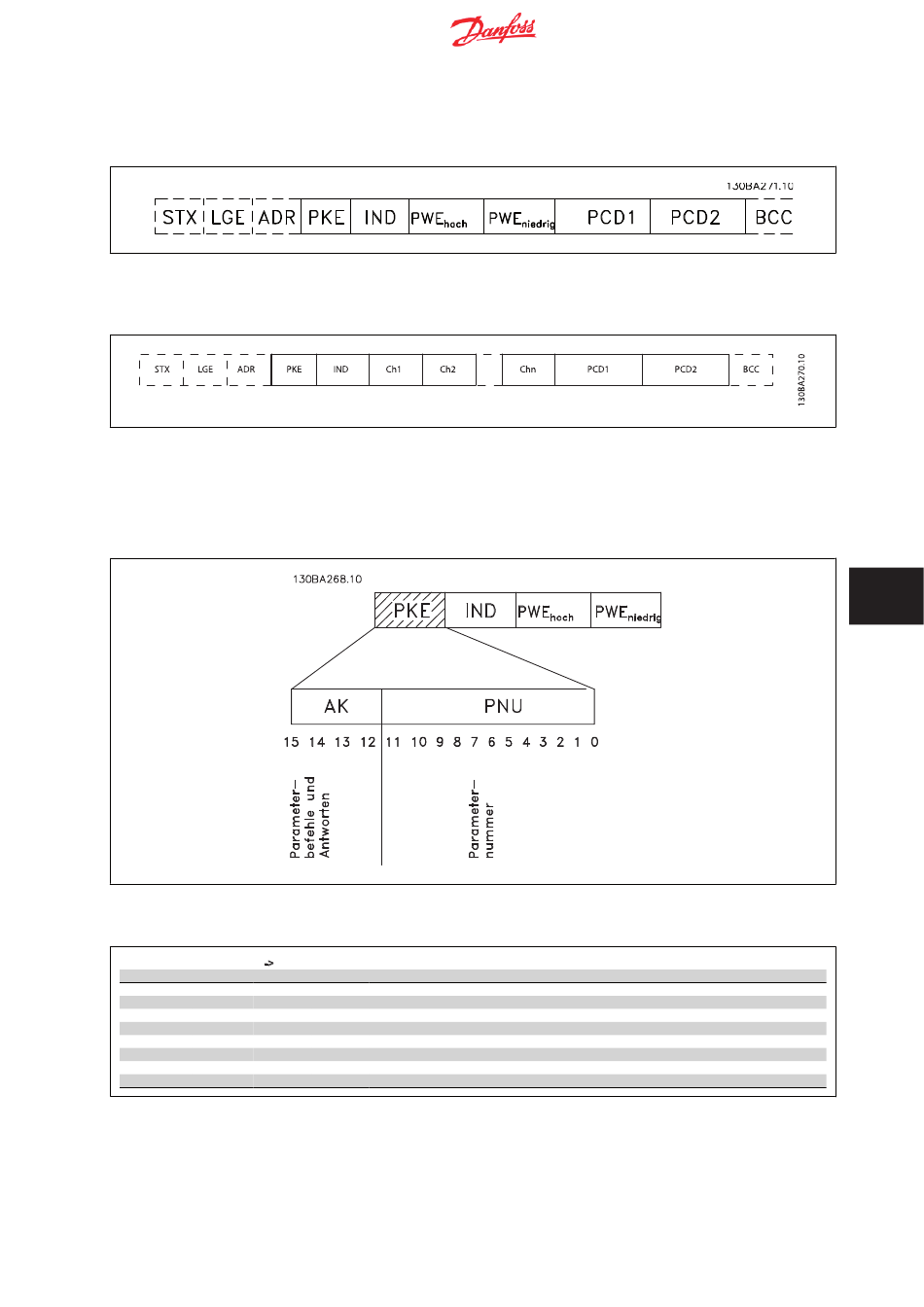

9.4.7 Das PKE-Feld

Das PKE-Feld enthält zwei untergeordnete Felder: Parameterbefehle und Antworten (AK) sowie Parameternummer (PNU):
Die Bits Nr. 12-15 übertragen Parameterbefehle vom Master zum Slave und senden bearbeitete Slaveantworten an den Master zurück.
Parameterauftrag Master Slave
Bit Nr.
15 14 13
0 0 0
0 0 0
0 0 1
0 0 1
1 1 0
1 1 1
1 1 1
Parameterbefehl
12
0 Kein Befehl
1 Parameterwert lesen
0 Parameterwert in RAM (Wort) schreiben
1 Parameterwert in RAM schreiben (Doppelwort)
1 Parameterwert in RAM und EEPROM schreiben (Doppelwort)
0 Parameterwert in RAM und EEPROM schreiben (Wort)
1 Text lesen/schreiben
