6.1.5.1.5 Datensteuerbyte (BCC)
Die Prüfsumme wird als XOR-Funktion berechnet. Bevor das erste Byte im Telegramm empfangen wird, lautet die berechnete Prüf-
summe 0.
6.1.5.1.6 Das Datenfeld
Die Struktur der Nutzdaten hängt vom Telegrammtyp ab. Es gibt drei Telegrammtypen, die sowohl für Steuertelegramme (Master-
>Slave) als auch für Antworttelegramme (Follower->Master) gelten.
Die drei Telegrammtypen sind:
• Prozessblock (PCD)
• Parameterblock
• Textblock
Prozessblock (PCD)
Der PCD besteht aus einem Datenblock mit 4 Byte (2 Wörtern) und enthält:
• Steuerwort und Sollwert (von Master zu Follower).
• Zustandswort und aktuelle Ausgangsfrequenz (von Follower zu Master).
STX LGE ADR

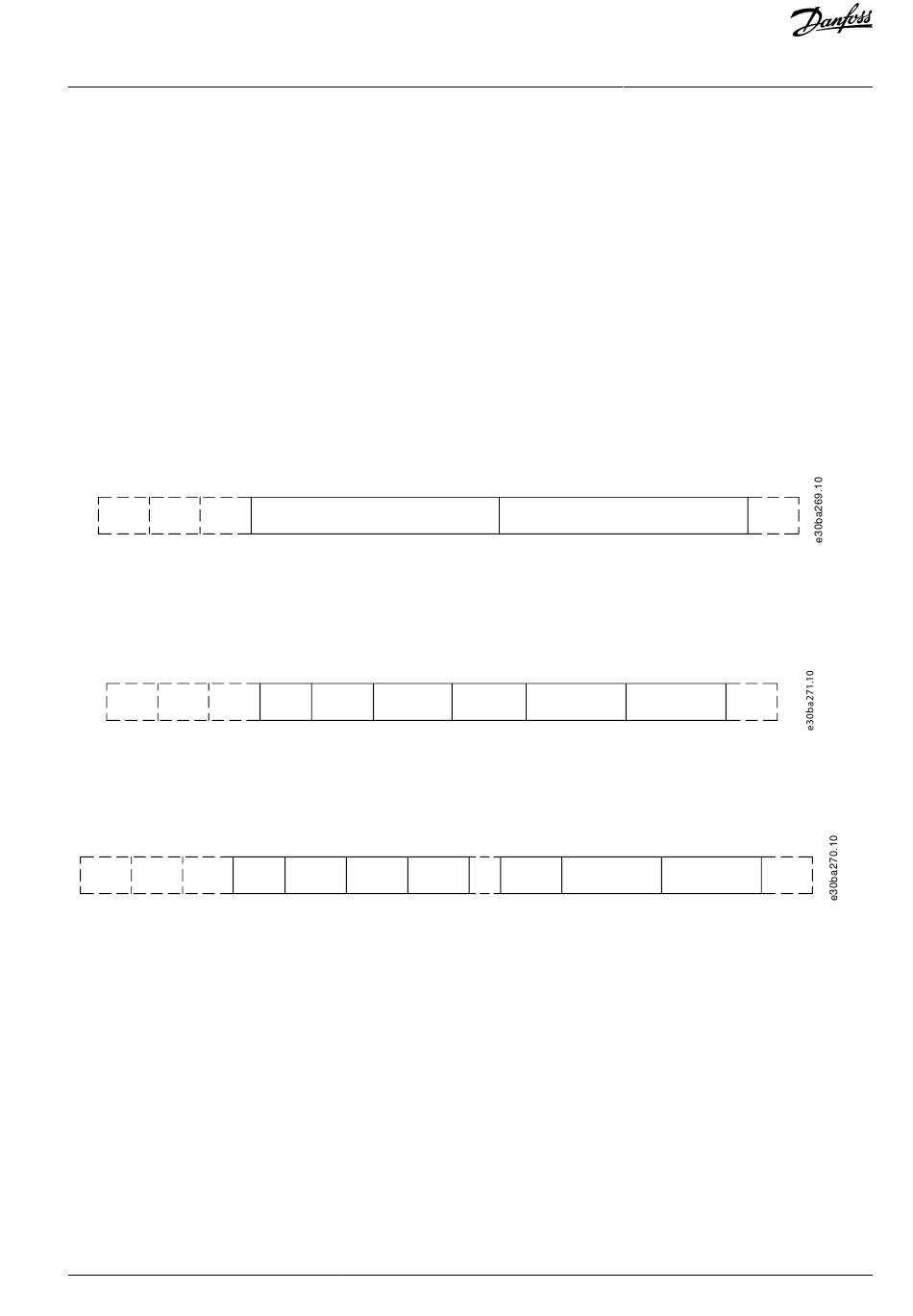

Abbildung 44: Prozessblock
Parameterblock
Der Parameterblock dient zur Übertragung von Parametern zwischen Master und Follower. Der Datenblock besteht aus 12 Byte (6
Wörtern) und enthält auch den Prozessblock.
STX LGE ADR
Abbildung 45: Parameterblock
Textblock
Der Textblock dient zum Lesen oder Schreiben von Texten über den Datenblock.
STX LGE ADR
Abbildung 46: Textblock

6.1.5.1.7 Das PKE-Feld

Das PKE-Feld enthält zwei untergeordnete Felder:
• Parameterbefehle und Antworten (AK)
• Parameternummer (PNU)
Danfoss A/S © 2022.06
PCD1
PWE high
PKE IND
PKE IND Ch1
PWE
PCD1
low
Ch2 Chn PCD1
RS485-Konfigurationen
PCD2 BCC
PCD2 BCC
PCD2 BCC
