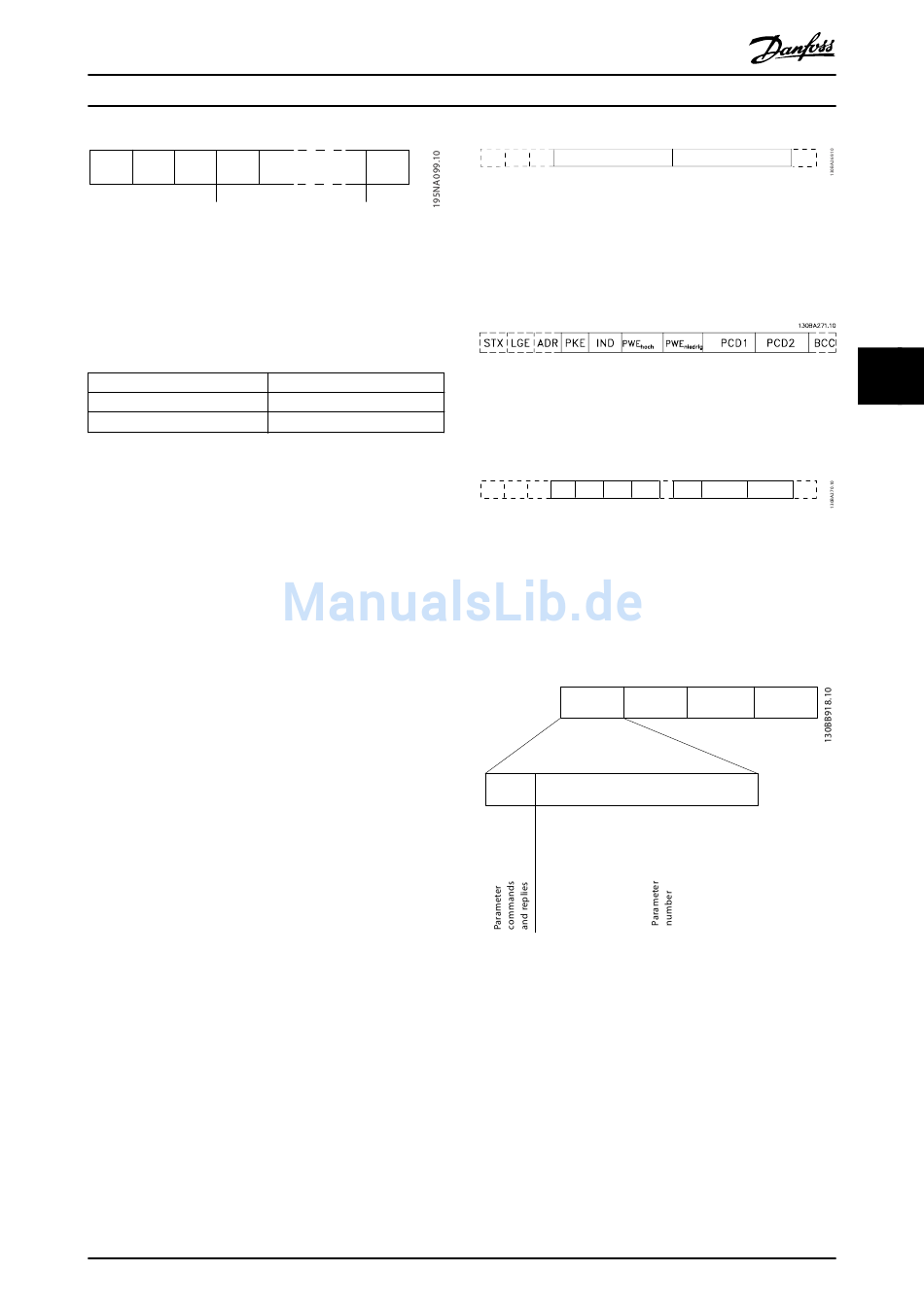

STX LGE ADR
Abbildung 5.4 Telegrammaufbau
5.4.3 Telegrammlänge (LGE)
Die Telegrammlänge ist die Anzahl der Datenbytes plus
Adressbyte ADR und Datensteuerbyte BCC.
4 Datenbyte
12 Datenbyte
Text enthaltene Telegramme
Tabelle 5.4 Länge des Telegramms
1) Die 10 steht für die festen Zeichen, während das n variabel ist (je
nach Textlänge).

5.4.4 Frequenzumrichteradresse (ADR)

Adressformat 1–126
•
Bit 7 = 1 (Adressformat 1–126 aktiv).
•
Bit 0-6 = Frequenzumrichteradresse 1-126
•
Bit 0-6 = 0 Broadcast
Der Follower sendet das Adress-Byte im Antworttelegramm
unverändert an den Master zurück.

5.4.5 Datensteuerbyte (BCC)

Die Prüfsumme wird als XOR-Funktion berechnet. Bevor das
erste Byte im Telegramm empfangen wird, lautet die
berechnete Prüfsumme 0.

5.4.6 Das Datenfeld

Die Struktur der Nutzdaten hängt vom Telegrammtyp ab.
Es gibt drei Telegrammtypen, die sowohl für Steuerte-
legramme (Master⇒Follower) als auch Antworttelegramme
(Follower⇒Master) gelten.
Die drei Telegrammarten sind:
Prozessblock (PCD)
Der PCD besteht aus einem Datenblock mit 4 Byte (2
Wörtern) und enthält:
•
Steuerwort und Sollwert (von Master zu Follower)
•
Zustandswort und aktuelle Ausgangsfrequenz
(von Follower zu Master)
MG07B203
Projektierungshandbuch
DATA BCC
LGE = 4 + 1 + 1 = 6 Byte
LGE = 12 + 1 + 1 = 14 Byte
10 1) +n Byte
Danfoss A/S © 07/2016 Alle Rechte vorbehalten.
STX LGE ADR PCD1
Abbildung 5.5 Prozessblock
Parameterblock
Der Parameterblock dient zur Übertragung von Parametern
zwischen Master und Follower. Der Datenblock besteht aus
12 Byte (6 Wörtern) und enthält auch den Prozessblock.
Abbildung 5.6 Parameterblock
Textblock
Der Textblock dient zum Lesen oder Schreiben von Texten
über den Datenblock.
STX LGE ADR PKE IND Ch1 Ch2
Abbildung 5.7 Textblock

5.4.7 Das PKE-Feld

Das PKE-Feld enthält zwei untergeordnete Felder:
•
Parameterbefehle und Antworten (AK)
•
Parameternummer (PNU)
PKE IND
AK PNU
15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 0
Abbildung 5.8 PKE-Feld
Die Bits Nr. 12–15 übertragen Parameterbefehle vom
Master zum Follower und senden bearbeitete Follower-
Antworten an den Master zurück.
PCD2 BCC
Chn PCD1 PCD2 BCC
PWE PWE
high low
