7. Installieren und Konfigurieren der RS-485-
Schnittstelle

7.3. Netzwerkkonfiguration

7.3.1. Konfiguration des VLT AQUA Frequenzumrichters

Programmieren Sie die folgenden Parameter, um das FC-Protokoll für den
VLT AQUA zu aktivieren.
Parameternummer
8-30
8-31
8-32
8-33

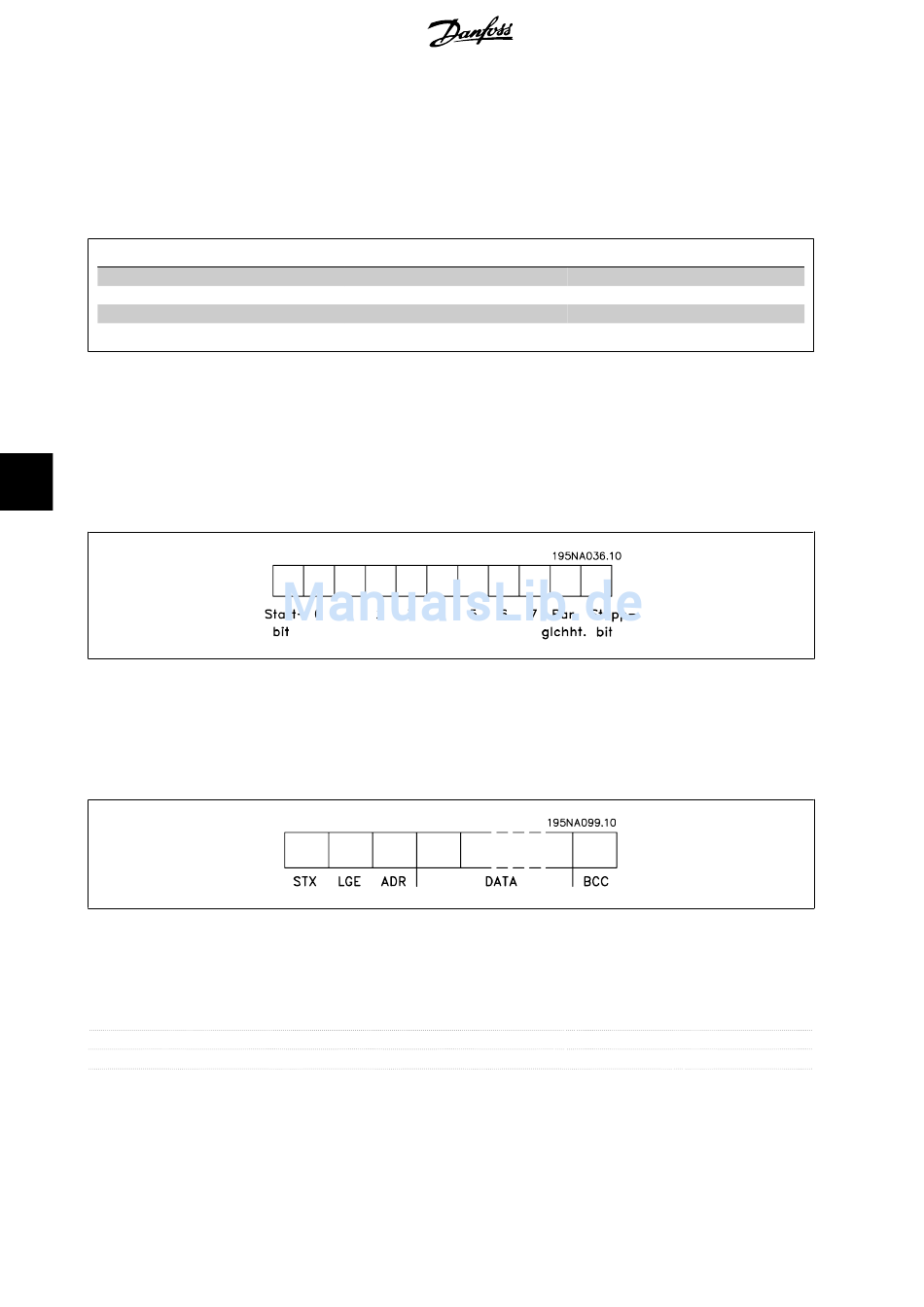

7.4. Aufbau der Telegrammblöcke für FC-Protokoll

7.4.1. Inhalt eines Zeichens (Byte)

Jedes übertragene Byte beginnt mit einem Startbit. Danach werden 8 Datenbits übertragen, was einem Byte entspricht. Jedes Byte wird über ein Paritätsbit
7
abgesichert, das auf „1" gesetzt wird, wenn Paritätsgleichheit gegeben ist (d. h. eine gleiche Anzahl binärer Einsen in den 8 Datenbits und dem Paritätsbit
zusammen). Ein Byte endet mit einem Stoppbit und besteht somit insgesamt aus 11 Bits.
7.4.2. Telegrammaufbau
Jedes Telegramm beginnt mit einem Startzeichen (STX) = 02 Hex, gefolgt von einem Byte zur Angabe der Telegrammlänge (LGE) und einem Byte, das
die Adresse des Frequenzumrichters (ADR) angibt. Danach folgen die Nutzdaten (variabel, abhängig vom Telegrammtyp). Das Telegramm schließt mit
einem Datensteuerbyte (BCC).
7.4.3. Telegrammlänge (LGE)
Die Telegrammlänge ist die Anzahl der Datenbyte plus Adressbyte ADR und Datensteuerbyte BCC.
Die Länge der Telegramme mit 4 Datenbyte beträgt:
Die Länge der Telegramme mit 12 Datenbyte beträgt:
Die Länge von Telegrammen, die Texte enthalten, ist:
1)
10 stellen die festen Zeichen dar, während das „n" variabel ist (je nach Textlänge).
132
Parametername
Protokoll
Adresse
FC-Baudrate
Parität/Stoppbits
®
MG.20.N3.03 - VLT ist eine eingetragene Marke von Danfoss.
Projektierungshandbuch für VLT
Einstellung
FC-Profil
1 - 126
2400 - 115200
Ungerade Parität, 1 Stoppbit (Werkseinstellung)
LGE = 4 + 1 + 1 = 6 Byte
LGE = 12 + 1 + 1 = 14 Byte
®
AQUA Drive
10 1) +n Byte
