9.4.3. Telegrammlänge (LGE)
Die Telegrammlänge ist die Anzahl der Datenbyte plus Adressbyte ADR und Datensteuerbyte BCC.
Die Länge der Telegramme mit 4 Datenbyte beträgt:
Die Länge der Telegramme mit 12 Datenbyte beträgt:
Die Länge von Telegrammen, die Texte enthalten, ist:
1) 10 stellen die festen Zeichen dar, während das „n" variabel ist (je nach Textlänge).

9.4.4. Frequenzumrichter-Adresse (ADR)

Es wird mit zwei verschiedenen Adressformaten gearbeitet.
Der Adressbereich des Frequenzumrichters beträgt entweder 1-31 oder 1-126.
1. Adressformat 1-31:
Bit 7 = 0 (Adressformat 1-31 aktiv)
Bit 6 wird nicht verwendet
Bit 5 = 1: Broadcast, Adressbits (0-4) werden nicht benutzt
Bit 5 = 0: Kein Broadcast
Bit 0-4 = Frequenzumrichteradresse 1-31
2. Adressformat 1-126:
Bit 7 = 1 (Adressformat 1-126 aktiv)
Bit 0-6 = Frequenzumrichteradresse 1-126
Bit 0-6 = 0 Broadcast
Der Slave sendet das Adressbyte in seinem Antworttelegramm an den Master unverändert zurück.
9.4.5. Datensteuerbyte (BCC)
Die Prüfsumme wird als eine XOR-Funktion berechnet. Bevor das erste Byte im Telegramm emp-
fangen wird, beträgt die errechnete Prüfsumme 0.
9.4.6. Das Datenfeld
Die Struktur der Nutzdaten hängt vom Telegrammtyp ab. Es gibt drei Telegrammtypen, die sowohl
für Steuertelegramme (Master=>Slave) als auch Antworttelegramme (Slave=>Master) gelten.
Die drei Telegrammarten sind:

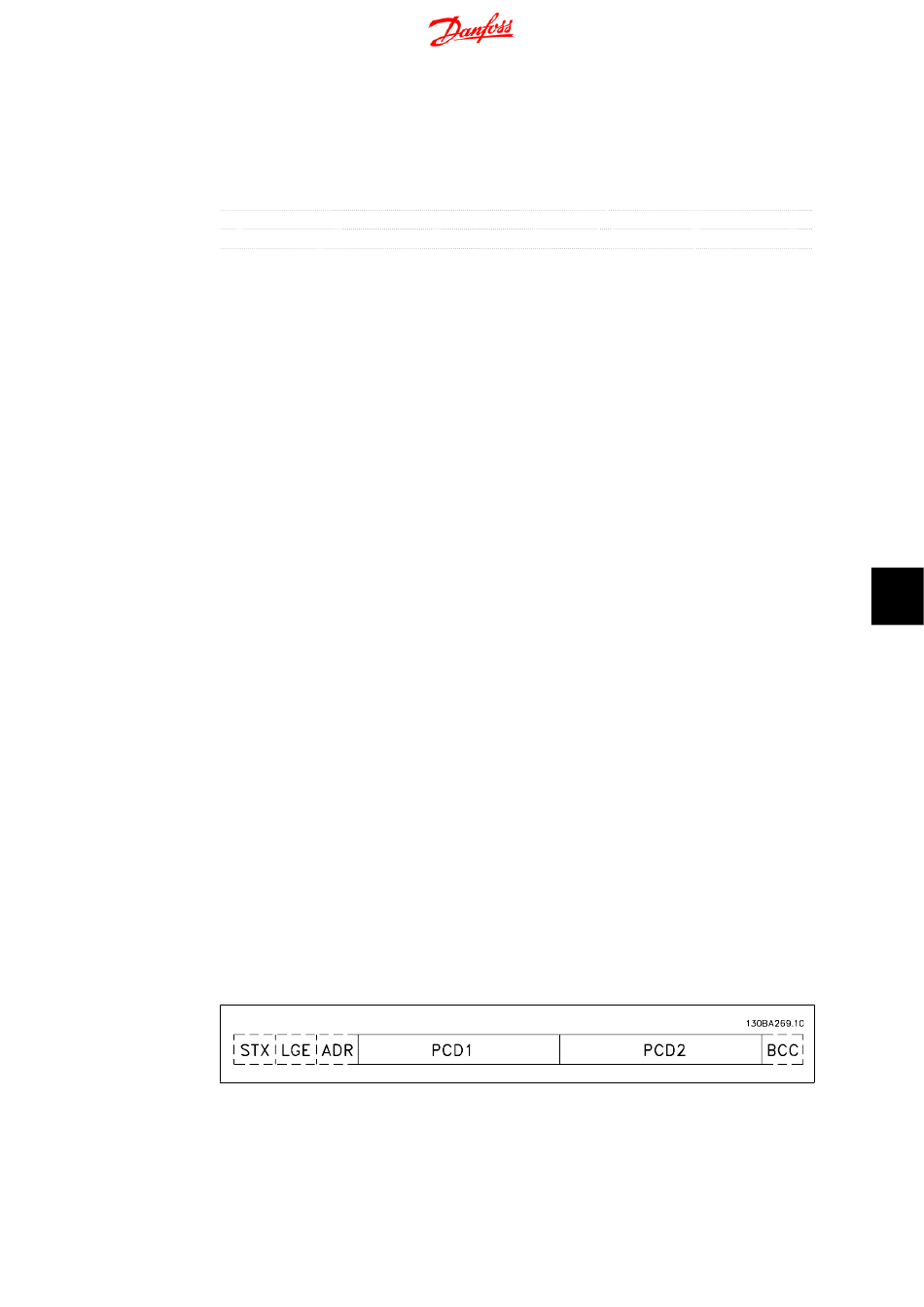

Prozessblock (PCD):
Der Prozessdatenteil besteht aus vier Byte (2 Wörtern) und enthält:
- Steuerwort und Sollwert (Master -> Slave)
- Zustandswort und aktuelle Ausgangsfrequenz (Slave -> Master)
Parameterblock:
Der Parameterblock dient zur Übertragung von Parametern zwischen Master und Slave. Der Da-
tenblock besteht aus 12 Bytes (6 Wörtern) und enthält zudem den Prozessblock.
