7 Installieren und Konfigurieren der RS-485-
Schnittstelle
7.4.3 Telegrammlänge (LGE)
Die Telegrammlänge ist die Anzahl der Datenbyte plus Adressbyte ADR und Datensteuerbyte BCC.
Die Länge der Telegramme mit 4 Datenbyte beträgt:
Die Länge der Telegramme mit 12 Datenbyte beträgt:
Die Länge von Telegrammen, die Texte enthalten, ist:
1)
10 stellen die festen Zeichen dar, während das „n" variabel ist (je nach Textlänge).
7.4.4 Frequenzumrichter-Adresse (ADR)
Es wird mit zwei verschiedenen Adressformaten gearbeitet.
Der Adressbereich des Frequenzumrichters beträgt entweder 1-31 oder 1-126.
1. Adressformat 1-31:
Bit 7 = 0 (Adressformat 1-31 aktiv)
Bit 6 wird nicht verwendet
Bit 5 = 1: Broadcast, Adressbits (0-4) werden nicht benutzt
Bit 5 = 0: Kein Broadcast
7
Bit 0-4 = Frequenzumrichteradresse 1-31
2. Adressformat 1-126:
Bit 7 = 1 (Adressformat 1-126 aktiv)
Bit 0-6 = Frequenzumrichteradresse 1-126
Bit 0-6 = 0 Broadcast
Der Slave sendet das Adressbyte in seinem Antworttelegramm an den Master unverändert zurück.
7.4.5 Datensteuerbyte (BCC)
Die Prüfsumme wird als eine XOR-Funktion berechnet. Bevor das erste Byte im Telegramm empfangen wird, beträgt die errechnete Prüfsumme 0.
7.4.6 Das Datenfeld
Die Struktur der Nutzdaten hängt vom Telegrammtyp ab. Es gibt drei Telegrammtypen, die sowohl für Steuertelegramme (Master=>Slave) als auch
Antworttelegramme (Slave=>Master) gelten.
Die drei Telegrammarten sind:

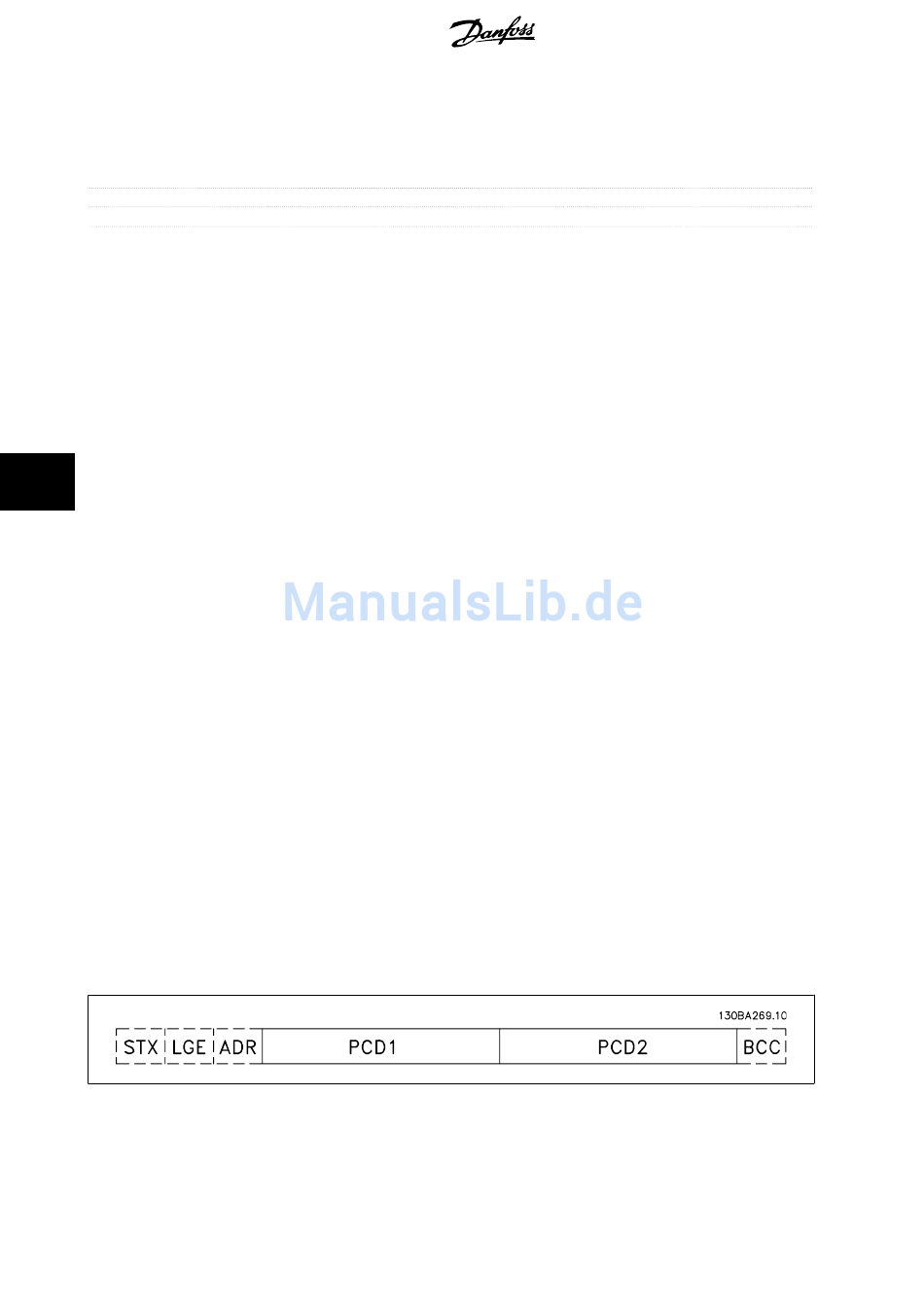

Prozessblock (PCD):
Der Prozessdatenteil besteht aus vier Byte (2 Wörtern) und enthält:
- Steuerwort und Sollwert (Master -> Slave)
- Zustandswort und aktuelle Ausgangsfrequenz (Slave -> Master)
Parameterblock:
Der Parameterblock dient zur Übertragung von Parametern zwischen Master und Slave. Der Datenblock besteht aus 12 Bytes (6 Wörtern) und enthält
zudem den Prozessblock.
154
®
MG.16.A1.03 - VLT
ist eine eingetragene Marke von Danfoss.
Produkthandbuch für VLT HVAC Low Harmo-
LGE = 4 + 1 + 1 = 6 Byte
LGE = 12 + 1 + 1 = 14 Byte
nic Drive
10
1)
+n Byte
