Systemintegration
Wenn Optionsmodul A und/oder Optionsmodul B
verwendet wird/werden, befestigen Sie die obere Blende
(B) an der Abdeckplatte (A).
HINWEIS
3
3
Eine Seite-an-Seite-Aufstellung ist bei Verwendung des
Gehäusesatzes IP21/IP4X/TYP 1 nicht möglich.

3.8.7 Gleichtaktfilter

Hochfrequenz-Gleichtaktkerne (HF-CM-Kerne) verringern
elektromagnetische Störungen und eliminieren
Lagerschäden durch elektrische Entladungen. Bei diesen
handelt es sich um nanokristalline Magnetkerne, die im
Vergleich zu normalen Ferritkernen höhere Filterleistungen
aufweisen. Der HF-CM-Kern verhält sich wie eine Gleich-
stromdrossel zwischen Phasen und Erde.
Bei Installation um die drei Motorphasen (U, V, W)
reduzieren die Gleichtaktfilter hochfrequente Gleichtakt-
ströme. Als Ergebnis werden hochfrequente
elektromagnetische Störungen vom Motorkabel verringert.
Die Anzahl der erforderlichen Kerne ist abhängig von der
Länge des Motorkabels und von der Spannung des
Frequenzumrichters. Jeder Satz besteht aus zwei Kernen.
Informationen zur erforderlichen Anzahl an Kernen finden
Sie in Tabelle 3.19.
1)
Kabellänge
[m]
50
100
150
300
Tabelle 3.19 Anzahl der Kerne
1) Wenn längere Kabel erforderlich sind, setzen Sie zusätzliche HFCM-
Kerne ein.
Um die HF-CM-Kerne anzubringen, führen Sie die drei
Motorphasenkabel (U, V, W) durch jeden einzelnen Kern
(siehe Abbildung 3.35).
72
®
VLT
Refrigeration Drive FC 103
Baugröße
A und B
C
T2/T4
T7
T2/T4
T7
2
4
2
2
4
4
2
4
4
6
4
4
4
6
4
4
Danfoss A/S © 08/2015 Alle Rechte vorbehalten.
PE
U

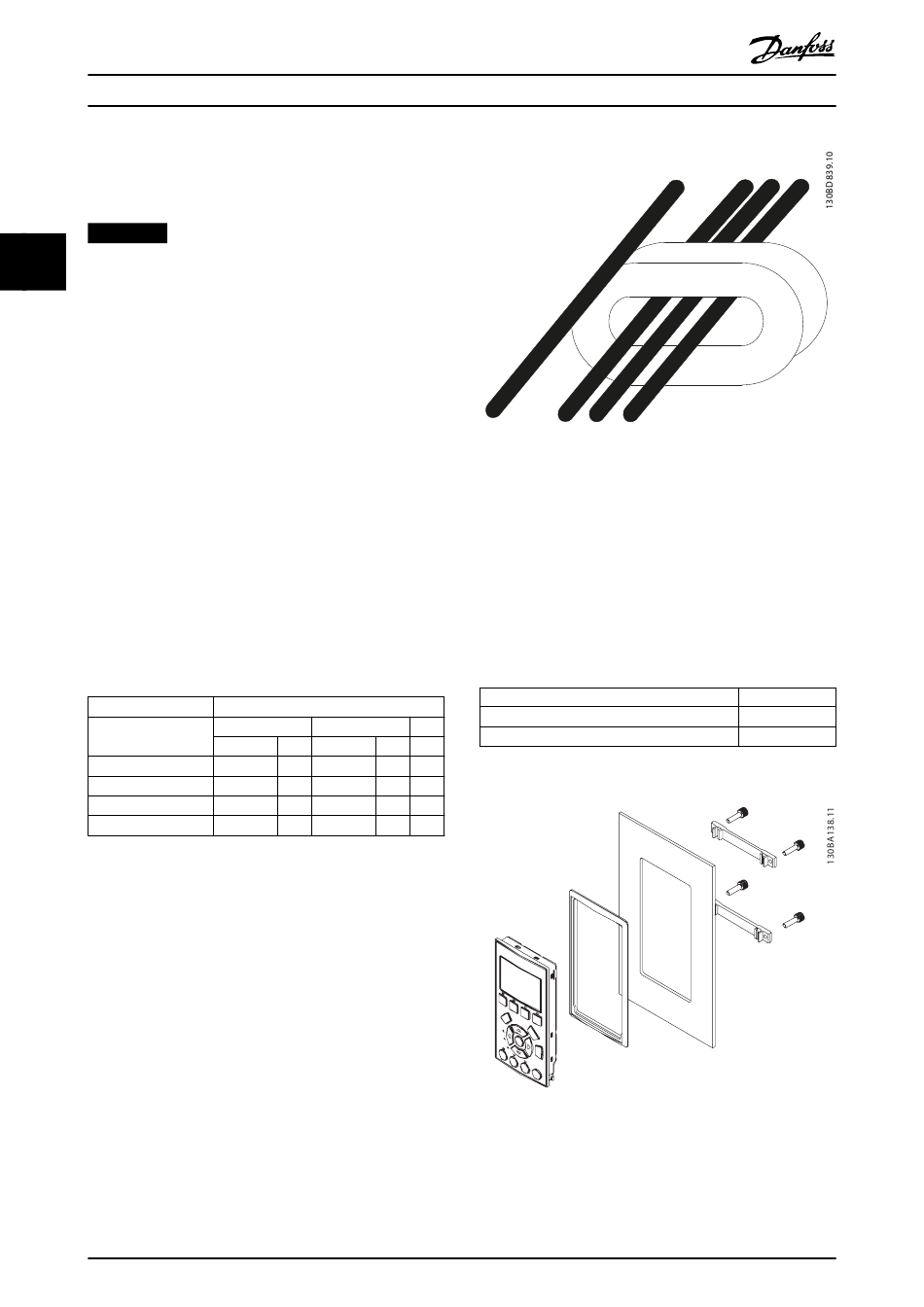

Abbildung 3.35 HF-CM-Kern mit Motorphasen

3.8.8 LCP-Einbausatz

Sie können die LCP Bedieneinheit durch Verwendung eines
Fern-Einbausatzes in die Schaltschranktür integrieren.
Ziehen Sie die Befestigungsschrauben mit einem
Drehmoment von max. 1 Nm an.
Das LCP hat die Schutzart IP66.
Gehäuse
Maximale Kabellänge zwischen LCP und Gerät
D
Standardmäßige Kommunikationsschnittstelle
T7
4
Tabelle 3.20 Technische Daten
4
4
6
Abbildung 3.36 LCP-Einbausatz mit grafischer LCP-Bedien-
einheit, Befestigungselementen, 3-m-Kabel und Dichtung
Bestellnummer 130B1113
V
W
Vorderseite IP66
3 m
RS485
MG16G203
