Resolver-Option Mcb - Danfoss VLT FC 300 Projektierungshandbuch

8 Optionen und Zubehör

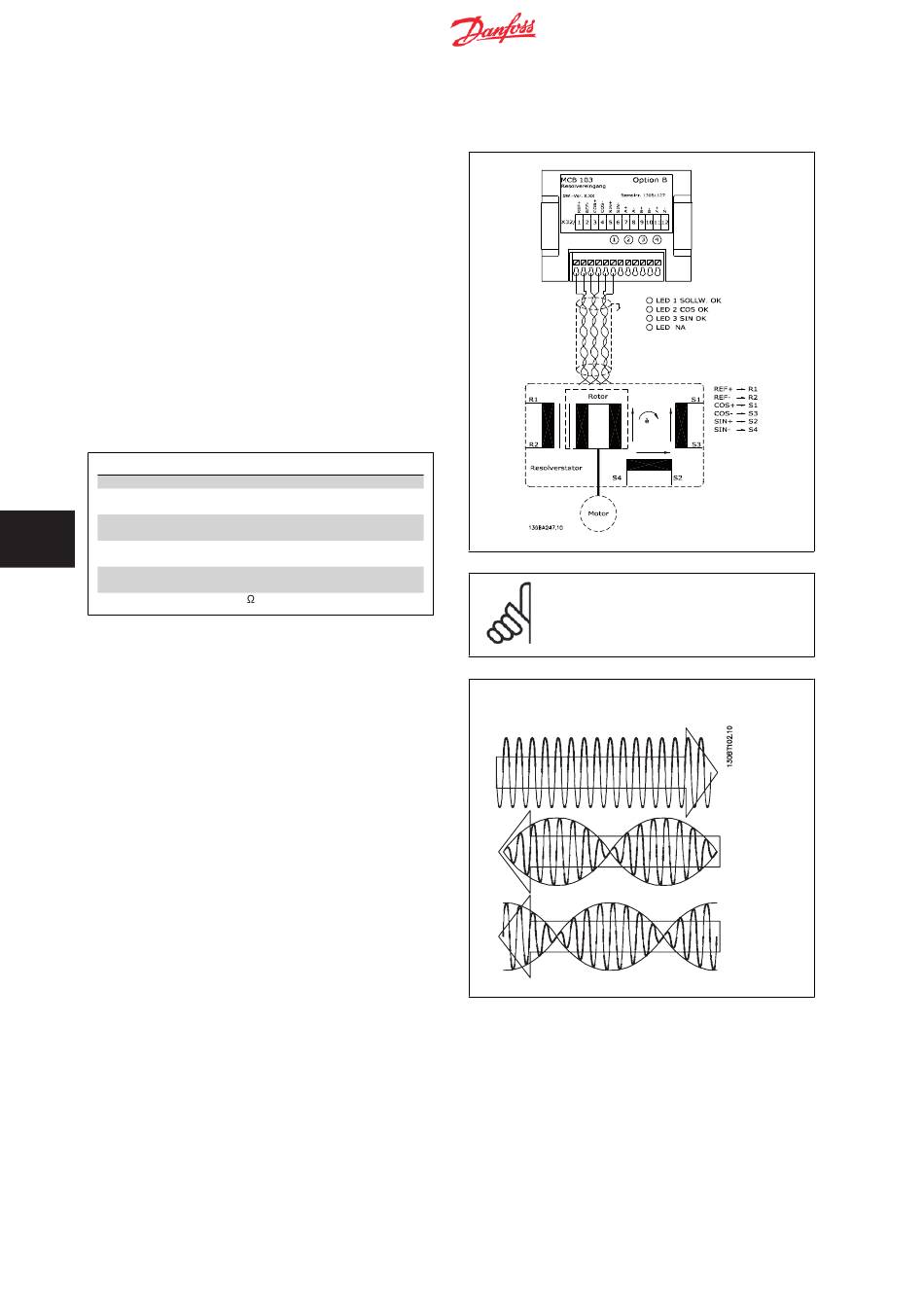

8.3 Resolver-Option MCB 103

Die Resolver-Option MCB 103 dient zur Rückführung des Resolveristwert-
signals vom Motor zum FC 300 AutomationDrive. Resolver werden häufig
als Drehzahlrückführung bei permanenterregten, bürstenlosen Synchron-
motoren verwendet.
Bei separater Bestellung der Resolver-Option MCB 103 umfasst
der Lieferumfang:
• Resolver-Option MCB 103
• Vordere Gehäuseabdeckungen für Installation von A- oder B-
Optionen
Auswahl von Parametern: 17-5x Resolver
Die Resolver-Option MCB 103 unterstützt eine vielfältige Zahl von Resol-
verarten:
Resolver-Spezifikationen:
Resolver-Pole Par 17-50: 2 *2
Resolver-Eingangs- Par. 17-51: 2,0 - 8,0 Vrms *7,0 Vrms
spannung
Resolver-Eingangs- Par 17-52: 2 - 15 kHz
8
frequenz *10,0 kHz
Übersetzungsver- Par. 17-53: 0,1 - 1,1 *0,5
hältnis
Sekundäreingangs- Max 4 Vrms
spannung
Sekundärlast Ca. 10 k
LED-Anzeigen
LED 1 leuchtet, wenn das Sollwertsignal zum Resolver i. O. ist.
LED 2 leuchtet, wenn das Cosinus-Signal vom Resolver i. O. ist.
LED 3 leuchtet, wenn das Sinus-Signal vom Resolver i. O. ist.
Die LEDs sind aktiv, wenn Par. 17-61 auf
miert ist.
166
Warnung Alarm
oder program-
MG.33.BC.03 - VLT ® ist eine eingetragene Marke von Danfoss
FC 300 Projektierungshandbuch
ACHTUNG!
Die Resolveroption MCB 103 kann nur mit Resolverar-
ten mit Rotorversorgung verwendet werden. Resolver
mit Statorversorgung können nicht benutzt werden.
