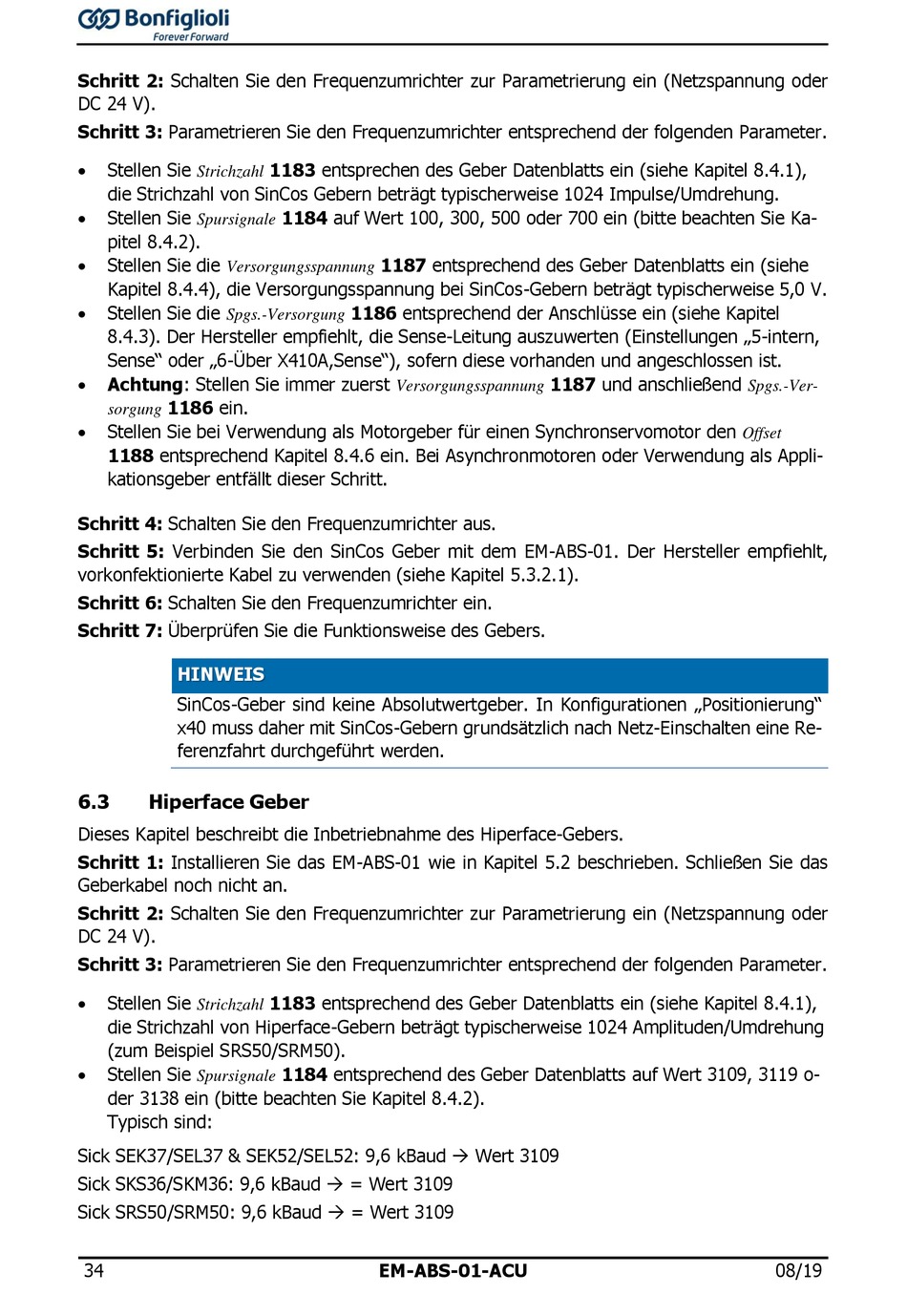

Hiperface Geber - BONFIGLIOLI Vectron EM-ABS-01 Schnellstartanleitung

Schritt 2: Schalten Sie den Frequenzumrichter zur Parametrierung ein (Netzspannung oder
DC 24 V).
Schritt 3: Parametrieren Sie den Frequenzumrichter entsprechend der folgenden Parameter.
 Stellen Sie
Strichzahl
die Strichzahl von SinCos Gebern beträgt typischerweise 1024 Impulse/Umdrehung.
 Stellen Sie
Spursignale
pitel 8.4.2).
 Stellen Sie die
Versorgungsspannung
Kapitel 8.4.4), die Versorgungsspannung bei SinCos-Gebern beträgt typischerweise 5,0 V.
 Stellen Sie die
Spgs.-Versorgung
8.4.3). Der Hersteller empfiehlt, die Sense-Leitung auszuwerten (Einstellungen „5-intern,
Sense" oder „6-Über X410A,Sense"), sofern diese vorhanden und angeschlossen ist.
 Achtung: Stellen Sie immer zuerst
1186 ein.
sorgung
 Stellen Sie bei Verwendung als Motorgeber für einen Synchronservomotor den
1188 entsprechend Kapitel 8.4.6 ein. Bei Asynchronmotoren oder Verwendung als Appli-
kationsgeber entfällt dieser Schritt.
Schritt 4: Schalten Sie den Frequenzumrichter aus.
Schritt 5: Verbinden Sie den SinCos Geber mit dem EM-ABS-01. Der Hersteller empfiehlt,
vorkonfektionierte Kabel zu verwenden (siehe Kapitel 5.3.2.1).
Schritt 6: Schalten Sie den Frequenzumrichter ein.
Schritt 7: Überprüfen Sie die Funktionsweise des Gebers.
HINWEIS
SinCos-Geber sind keine Absolutwertgeber. In Konfigurationen „Positionierung"
x40 muss daher mit SinCos-Gebern grundsätzlich nach Netz-Einschalten eine Re-
ferenzfahrt durchgeführt werden.
6.3

Hiperface Geber

Dieses Kapitel beschreibt die Inbetriebnahme des Hiperface-Gebers.
Schritt 1: Installieren Sie das EM-ABS-01 wie in Kapitel 5.2 beschrieben. Schließen Sie das
Geberkabel noch nicht an.
Schritt 2: Schalten Sie den Frequenzumrichter zur Parametrierung ein (Netzspannung oder
DC 24 V).
Schritt 3: Parametrieren Sie den Frequenzumrichter entsprechend der folgenden Parameter.

Stellen Sie
Strichzahl
die Strichzahl von Hiperface-Gebern beträgt typischerweise 1024 Amplituden/Umdrehung
(zum Beispiel SRS50/SRM50).
 Stellen Sie
Spursignale
der 3138 ein (bitte beachten Sie Kapitel 8.4.2).
Typisch sind:
Sick SEK37/SEL37 & SEK52/SEL52: 9,6 kBaud  Wert 3109
Sick SKS36/SKM36: 9,6 kBaud  = Wert 3109
Sick SRS50/SRM50: 9,6 kBaud  = Wert 3109
34
1183 entsprechen des Geber Datenblatts ein (siehe Kapitel 8.4.1),
1184 auf Wert 100, 300, 500 oder 700 ein (bitte beachten Sie Ka-
1187 entsprechend des Geber Datenblatts ein (siehe
1186 entsprechend der Anschlüsse ein (siehe Kapitel
Versorgungsspannung
1183 entsprechend des Geber Datenblatts ein (siehe Kapitel 8.4.1),
1184 entsprechend des Geber Datenblatts auf Wert 3109, 3119 o-
EM-ABS-01-ACU
1187 und anschließend
Spgs.-Ver-
Offset
08/19
