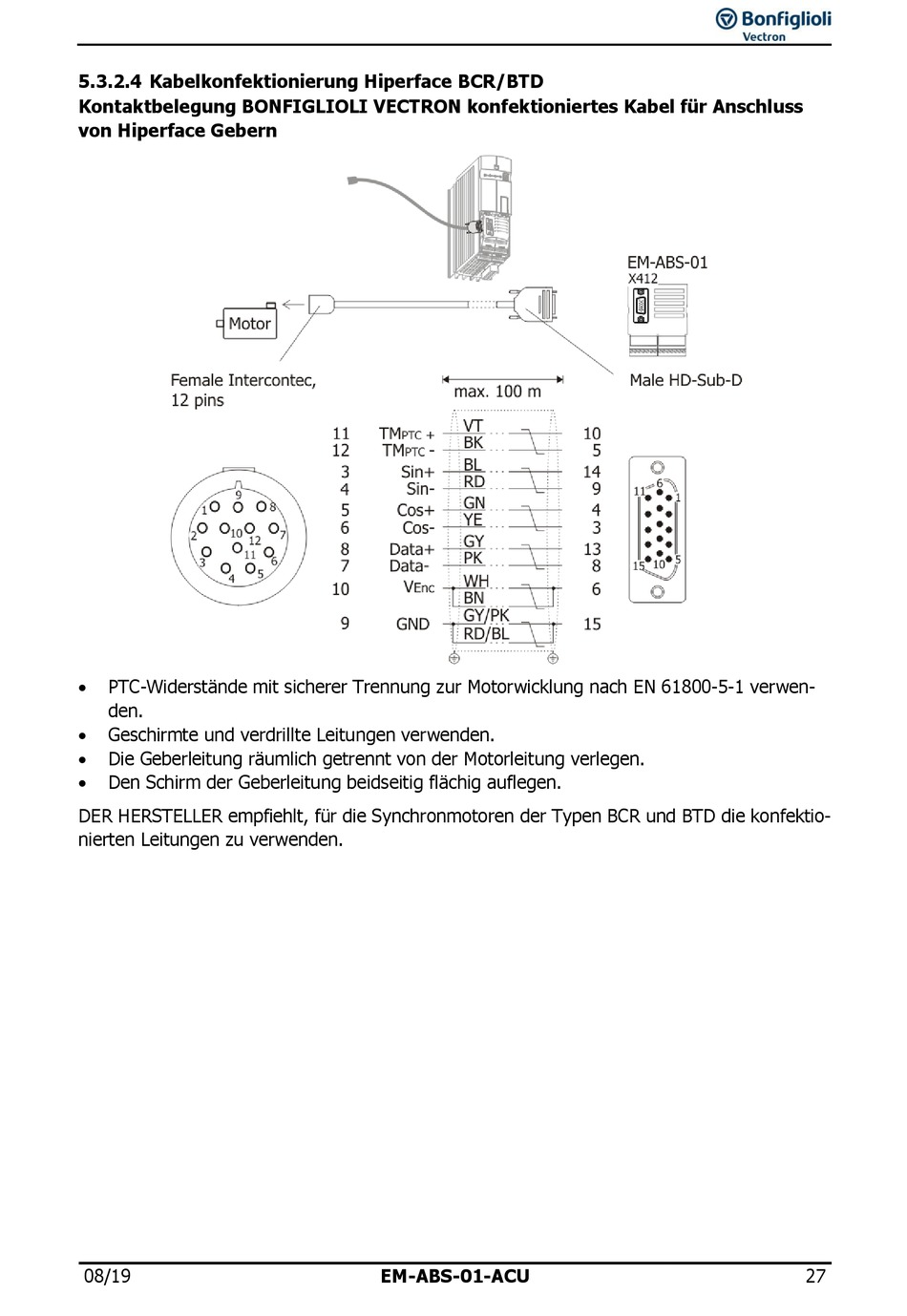

5.3.2.4 Kabelkonfektionierung Hiperface BCR/BTD
Kontaktbelegung BONFIGLIOLI VECTRON konfektioniertes Kabel für Anschluss
von Hiperface Gebern
 PTC-Widerstände mit sicherer Trennung zur Motorwicklung nach EN 61800-5-1 verwen-
den.
 Geschirmte und verdrillte Leitungen verwenden.
 Die Geberleitung räumlich getrennt von der Motorleitung verlegen.

Den Schirm der Geberleitung beidseitig flächig auflegen.
DER HERSTELLER empfiehlt, für die Synchronmotoren der Typen BCR und BTD die konfektio-
nierten Leitungen zu verwenden.
