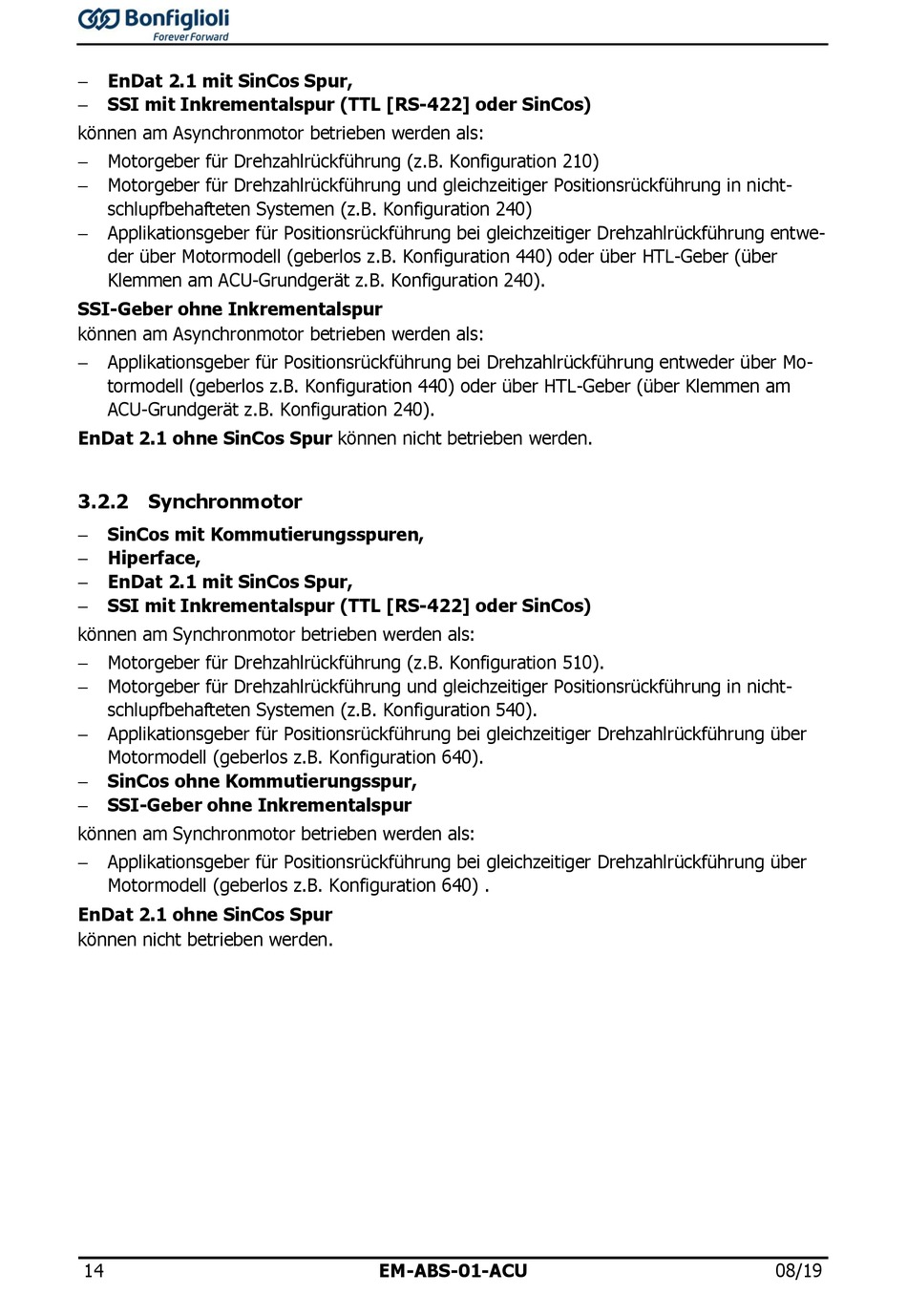

 EnDat 2.1 mit SinCos Spur,
 SSI mit Inkrementalspur (TTL [RS-422] oder SinCos)
können am Asynchronmotor betrieben werden als:
 Motorgeber für Drehzahlrückführung (z.B. Konfiguration 210)
 Motorgeber für Drehzahlrückführung und gleichzeitiger Positionsrückführung in nicht-
schlupfbehafteten Systemen (z.B. Konfiguration 240)
 Applikationsgeber für Positionsrückführung bei gleichzeitiger Drehzahlrückführung entwe-
der über Motormodell (geberlos z.B. Konfiguration 440) oder über HTL-Geber (über
Klemmen am ACU-Grundgerät z.B. Konfiguration 240).
SSI-Geber ohne Inkrementalspur
können am Asynchronmotor betrieben werden als:
 Applikationsgeber für Positionsrückführung bei Drehzahlrückführung entweder über Mo-
tormodell (geberlos z.B. Konfiguration 440) oder über HTL-Geber (über Klemmen am
ACU-Grundgerät z.B. Konfiguration 240).
EnDat 2.1 ohne SinCos Spur können nicht betrieben werden.

3.2.2 Synchronmotor

 SinCos mit Kommutierungsspuren,
 Hiperface,

EnDat 2.1 mit SinCos Spur,

SSI mit Inkrementalspur (TTL [RS-422] oder SinCos)
können am Synchronmotor betrieben werden als:
 Motorgeber für Drehzahlrückführung (z.B. Konfiguration 510).
 Motorgeber für Drehzahlrückführung und gleichzeitiger Positionsrückführung in nicht-
schlupfbehafteten Systemen (z.B. Konfiguration 540).
 Applikationsgeber für Positionsrückführung bei gleichzeitiger Drehzahlrückführung über
Motormodell (geberlos z.B. Konfiguration 640).
 SinCos ohne Kommutierungsspur,

SSI-Geber ohne Inkrementalspur
können am Synchronmotor betrieben werden als:
 Applikationsgeber für Positionsrückführung bei gleichzeitiger Drehzahlrückführung über
Motormodell (geberlos z.B. Konfiguration 640) .
EnDat 2.1 ohne SinCos Spur
können nicht betrieben werden.
14 EM-ABS-01-ACU 08/19
