VORSICHT
Die Eingänge für die externe Spannungsversorgung sind fremdspannungsfest bis
DC 30 V. Höhere Spannungspegel vermeiden. Höhere Spannungspegel können
das Modul zerstören.
VORSICHT
Einige Geber (z.B. Laserdistanzmessgeräte) benötigen mehr Strom als über die
hier beschriebene Einspeisung möglich ist. Falls der Geber mehr als 2 W Leistung
oder mehr als DC 12 V benötigt, muss dieser direkt an eine externe Spannungs-
versorgung angeschlossen werden. Nichtbeachtung kann zu gefährlichen Zustän-
den in der Anlage führen.
Über den Parameter
Spgs.-Versorgung
Sense". Siehe Kapitel 8.4.3 „Spannungsversorgung".
Der Spannungswert kann über den Parameter
Siehe Kapitel 8.4.4 „Versorgungsspannung".
Der Geber kann folgendermaßen mit Spannung versorgt werden:
über die Steuerklemmen X410A.5 (DC 5 ... 12 V) und X410A.7 (GND) oder
über die Kontakte X412.6 (V
Siehe Kapitel 5.3.2 „Steuerklemmen".

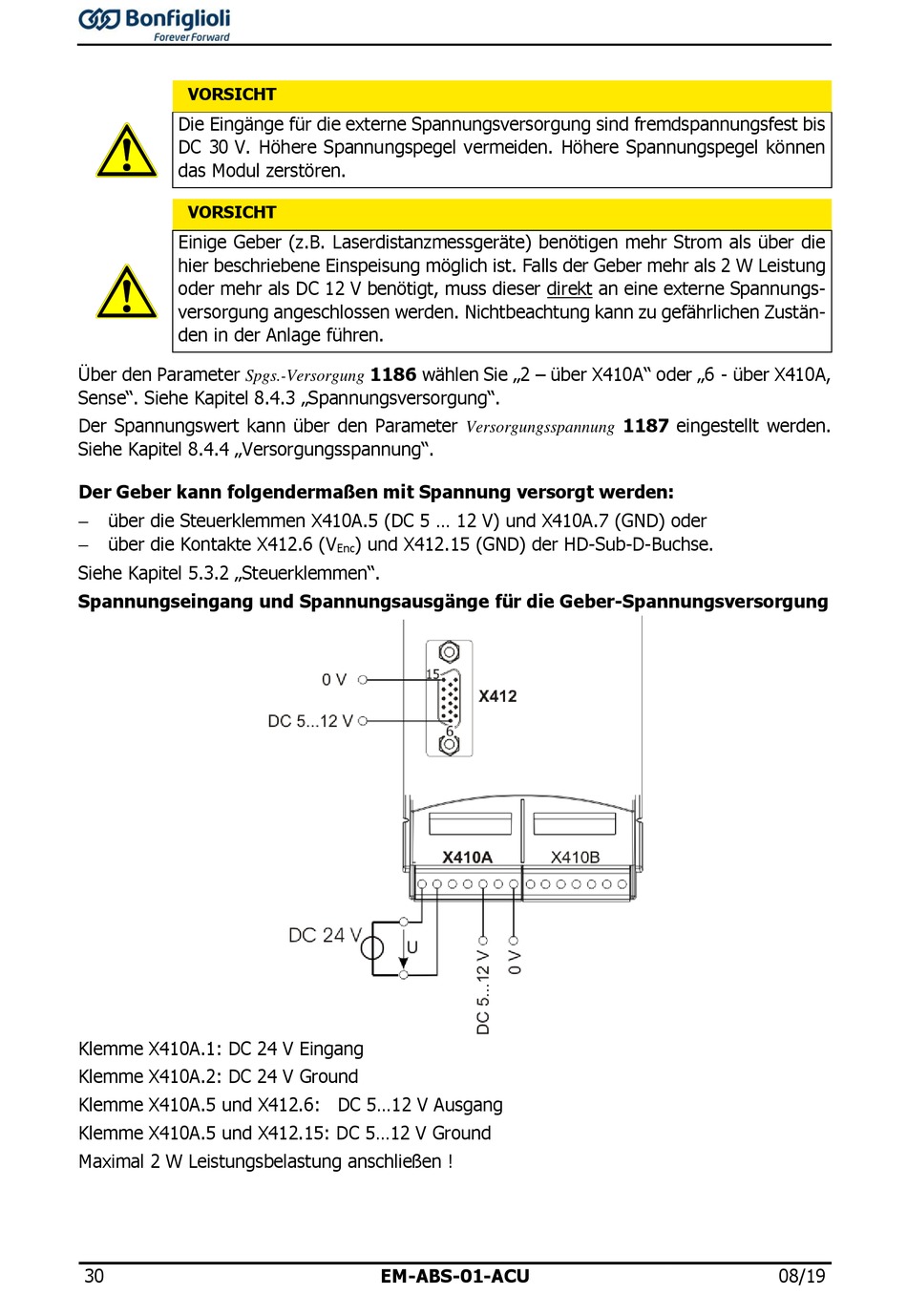

Spannungseingang und Spannungsausgänge für die Geber-Spannungsversorgung
Klemme X410A.1: DC 24 V Eingang
Klemme X410A.2: DC 24 V Ground
Klemme X410A.5 und X412.6: DC 5...12 V Ausgang
Klemme X410A.5 und X412.15: DC 5...12 V Ground
Maximal 2 W Leistungsbelastung anschließen !
30
1186 wählen Sie „2 – über X410A" oder „6 - über X410A,
Versorgungsspannung
) und X412.15 (GND) der HD-Sub-D-Buchse.
Enc
EM-ABS-01-ACU
1187 eingestellt werden.
08/19
