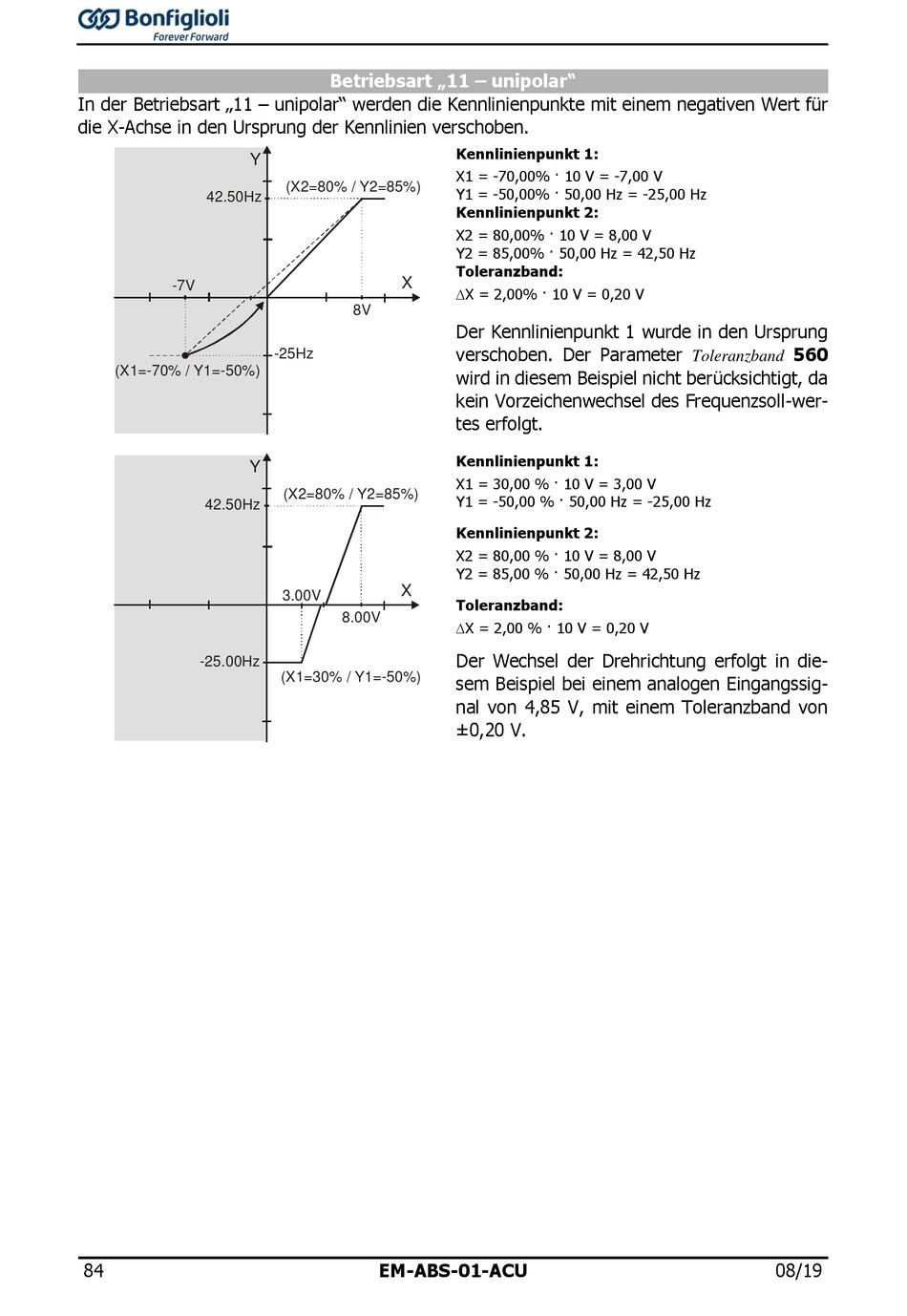

In der Betriebsart „11 – unipolar" werden die Kennlinienpunkte mit einem negativen Wert für
die X-Achse in den Ursprung der Kennlinien verschoben.
42.50Hz
-7V
(X1=-70% / Y1=-50%)
Y
42.50Hz
-25.00Hz
84
Betriebsart „11 – unipolar"
Y
(X2=80% / Y2=85%)
X
8V
-25Hz
(X2=80% / Y2=85%)
X
3.00V
8.00V
(X1=30% / Y1=-50%)
EM-ABS-01-ACU
Kennlinienpunkt 1:
X1 = -70,00% · 10 V = -7,00 V
Y1 = -50,00% · 50,00 Hz = -25,00 Hz
Kennlinienpunkt 2:
X2 = 80,00% · 10 V = 8,00 V
Y2 = 85,00% · 50,00 Hz = 42,50 Hz
Toleranzband:
X = 2,00% · 10 V = 0,20 V
Der Kennlinienpunkt 1 wurde in den Ursprung
verschoben. Der Parameter
wird in diesem Beispiel nicht berücksichtigt, da
kein Vorzeichenwechsel des Frequenzsoll-wer-
tes erfolgt.
Kennlinienpunkt 1:
X1 = 30,00 % · 10 V = 3,00 V
Y1 = -50,00 % · 50,00 Hz = -25,00 Hz
Kennlinienpunkt 2:
X2 = 80,00 % · 10 V = 8,00 V
Y2 = 85,00 % · 50,00 Hz = 42,50 Hz
Toleranzband:
X = 2,00 % · 10 V = 0,20 V
Der Wechsel der Drehrichtung erfolgt in die-
sem Beispiel bei einem analogen Eingangssig-
nal von 4,85 V, mit einem Toleranzband von
±0,20 V.
560
Toleranzband
08/19
