Data+/Data-
TM
+
PTC
TM
–
PTC
V
Enc
GND
V
EncS
V
: Spannung Spitze-Spitze
ss
1)
Der Spannungswert ist einstellbar über den Parameter
„Versorgungsspannung".
2)
Die Spannungsregelung über die Messleitung kann optional eingeschaltet werden über den Parameter
1186. Siehe Kapitel 8.4.3 „Spannungsversorgung".
Versorgung

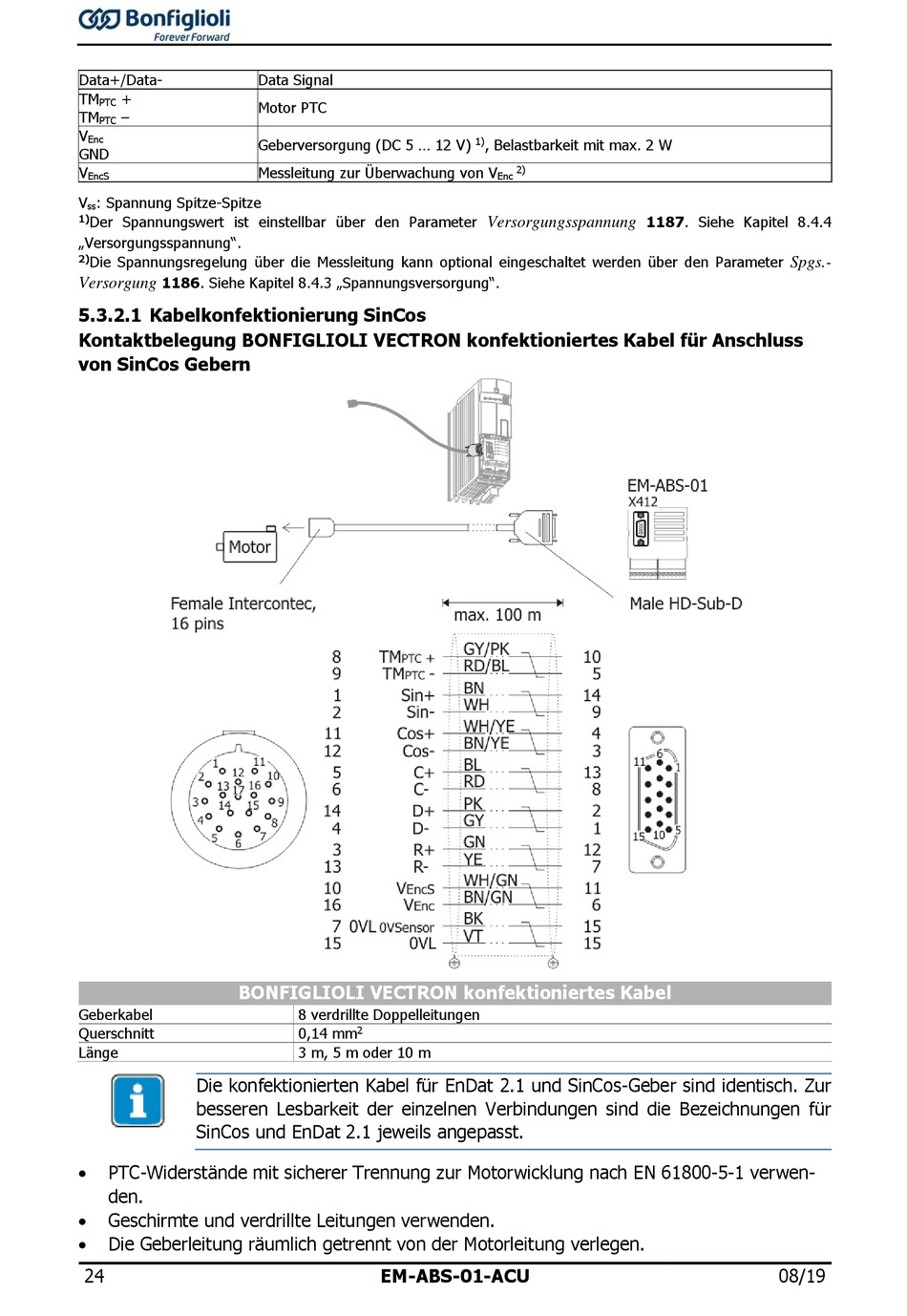

5.3.2.1 Kabelkonfektionierung SinCos
Kontaktbelegung BONFIGLIOLI VECTRON konfektioniertes Kabel für Anschluss
von SinCos Gebern
BONFIGLIOLI VECTRON konfektioniertes Kabel
Geberkabel
Querschnitt
Länge
Die konfektionierten Kabel für EnDat 2.1 und SinCos-Geber sind identisch. Zur
besseren Lesbarkeit der einzelnen Verbindungen sind die Bezeichnungen für
SinCos und EnDat 2.1 jeweils angepasst.
PTC-Widerstände mit sicherer Trennung zur Motorwicklung nach EN 61800-5-1 verwen-
den.
Geschirmte und verdrillte Leitungen verwenden.
Die Geberleitung räumlich getrennt von der Motorleitung verlegen.
24
Data Signal
Motor PTC
Geberversorgung (DC 5 ... 12 V)
Messleitung zur Überwachung von V
8 verdrillte Doppelleitungen
0,14 mm
2
3 m, 5 m oder 10 m
EM-ABS-01-ACU
1)
, Belastbarkeit mit max. 2 W
2)
Enc
1187. Siehe Kapitel 8.4.4
Versorgungsspannung
Spgs.-
