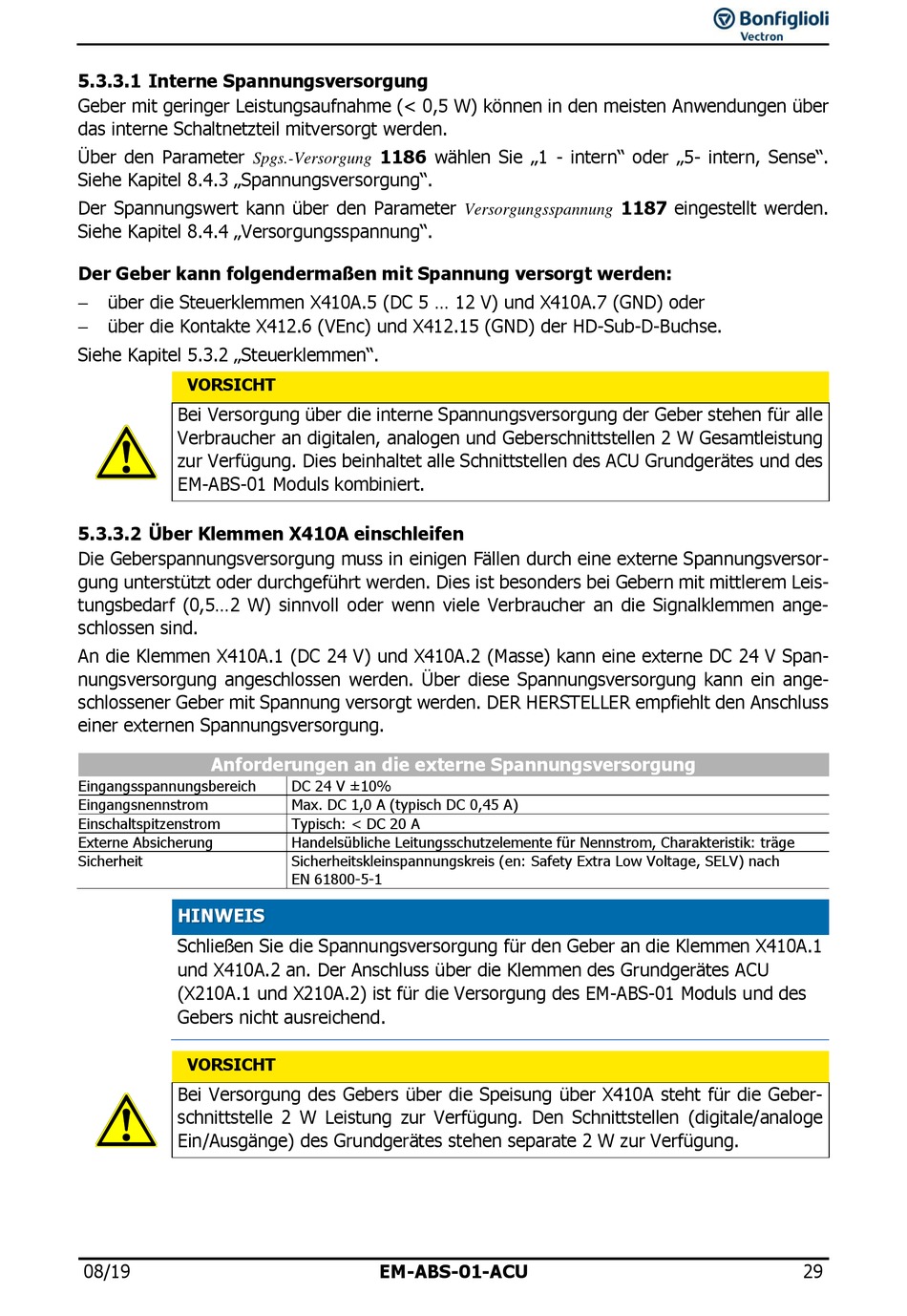

5.3.3.1 Interne Spannungsversorgung
Geber mit geringer Leistungsaufnahme (< 0,5 W) können in den meisten Anwendungen über
das interne Schaltnetzteil mitversorgt werden.
Über den Parameter
Siehe Kapitel 8.4.3 „Spannungsversorgung".
Der Spannungswert kann über den Parameter
Siehe Kapitel 8.4.4 „Versorgungsspannung".
Der Geber kann folgendermaßen mit Spannung versorgt werden:
über die Steuerklemmen X410A.5 (DC 5 ... 12 V) und X410A.7 (GND) oder
über die Kontakte X412.6 (VEnc) und X412.15 (GND) der HD-Sub-D-Buchse.
Siehe Kapitel 5.3.2 „Steuerklemmen".
VORSICHT
Bei Versorgung über die interne Spannungsversorgung der Geber stehen für alle
Verbraucher an digitalen, analogen und Geberschnittstellen 2 W Gesamtleistung
zur Verfügung. Dies beinhaltet alle Schnittstellen des ACU Grundgerätes und des
EM-ABS-01 Moduls kombiniert.
5.3.3.2 Über Klemmen X410A einschleifen
Die Geberspannungsversorgung muss in einigen Fällen durch eine externe Spannungsversor-
gung unterstützt oder durchgeführt werden. Dies ist besonders bei Gebern mit mittlerem Leis-
tungsbedarf (0,5...2 W) sinnvoll oder wenn viele Verbraucher an die Signalklemmen ange-
schlossen sind.
An die Klemmen X410A.1 (DC 24 V) und X410A.2 (Masse) kann eine externe DC 24 V Span-
nungsversorgung angeschlossen werden. Über diese Spannungsversorgung kann ein ange-
schlossener Geber mit Spannung versorgt werden. DER HERSTELLER empfiehlt den Anschluss
einer externen Spannungsversorgung.
Anforderungen an die externe Spannungsversorgung
Eingangsspannungsbereich
Eingangsnennstrom
Einschaltspitzenstrom
Externe Absicherung
Sicherheit
HINWEIS
Schließen Sie die Spannungsversorgung für den Geber an die Klemmen X410A.1
und X410A.2 an. Der Anschluss über die Klemmen des Grundgerätes ACU
(X210A.1 und X210A.2) ist für die Versorgung des EM-ABS-01 Moduls und des
Gebers nicht ausreichend.
VORSICHT
Bei Versorgung des Gebers über die Speisung über X410A steht für die Geber-
schnittstelle 2 W Leistung zur Verfügung. Den Schnittstellen (digitale/analoge
Ein/Ausgänge) des Grundgerätes stehen separate 2 W zur Verfügung.
08/19
1186 wählen Sie „1 - intern" oder „5- intern, Sense".
Spgs.-Versorgung
DC 24 V ±10%
Max. DC 1,0 A (typisch DC 0,45 A)
Typisch: < DC 20 A
Handelsübliche Leitungsschutzelemente für Nennstrom, Charakteristik: träge
Sicherheitskleinspannungskreis (en: Safety Extra Low Voltage, SELV) nach
EN 61800-5-1
EM-ABS-01-ACU
1187 eingestellt werden.
Versorgungsspannung
29
