Den Schirm der Geberleitung beidseitig flächig auflegen.
DER HERSTELLER empfiehlt, für die Synchronmotoren der Typen BCR und BTD die kon-
fektionierten Leitungen zu verwenden.

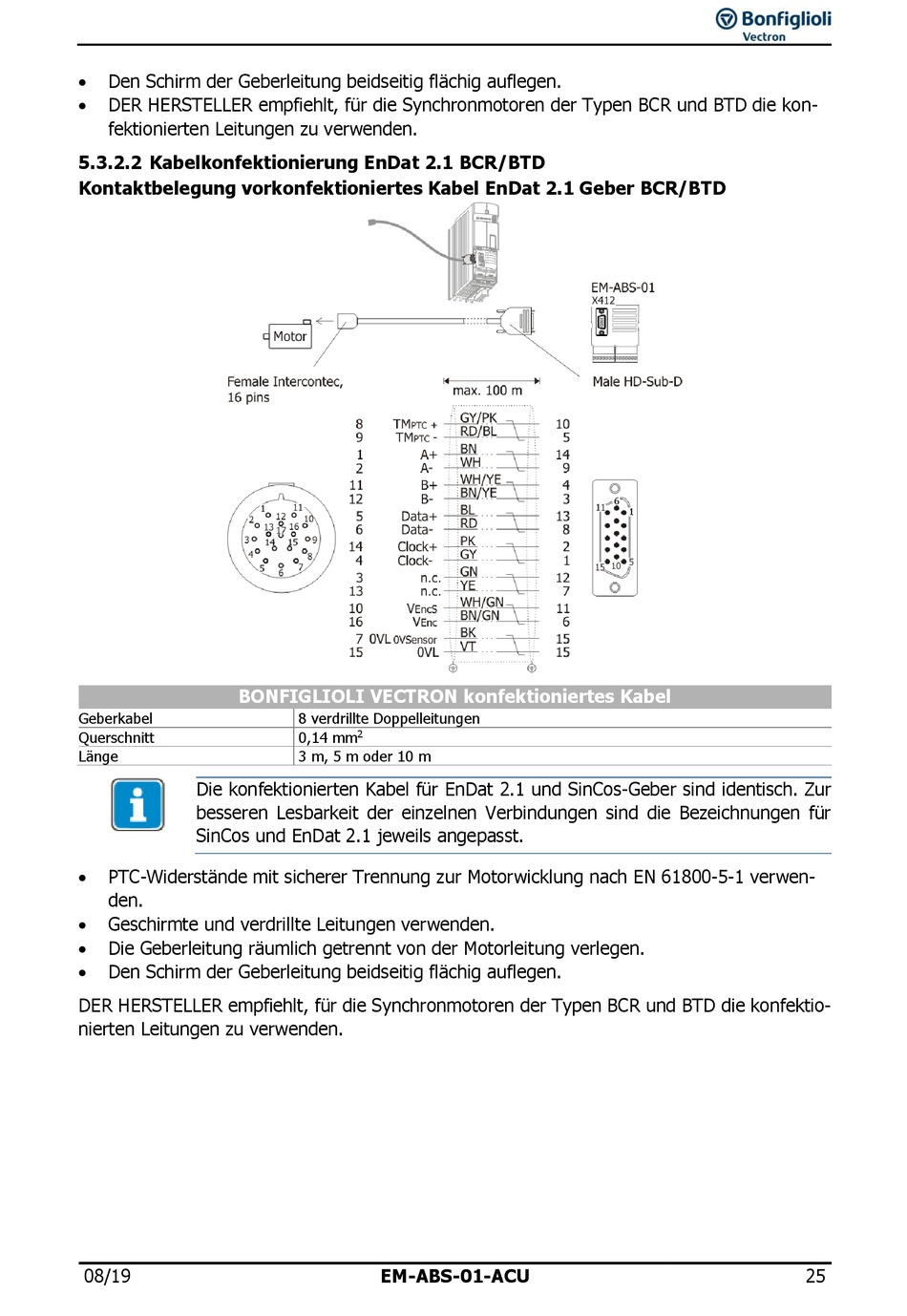

5.3.2.2 Kabelkonfektionierung EnDat 2.1 BCR/BTD
Kontaktbelegung vorkonfektioniertes Kabel EnDat 2.1 Geber BCR/BTD
BONFIGLIOLI VECTRON konfektioniertes Kabel
Geberkabel
Querschnitt
Länge
Die konfektionierten Kabel für EnDat 2.1 und SinCos-Geber sind identisch. Zur
besseren Lesbarkeit der einzelnen Verbindungen sind die Bezeichnungen für
SinCos und EnDat 2.1 jeweils angepasst.
PTC-Widerstände mit sicherer Trennung zur Motorwicklung nach EN 61800-5-1 verwen-
den.
Geschirmte und verdrillte Leitungen verwenden.
Die Geberleitung räumlich getrennt von der Motorleitung verlegen.
Den Schirm der Geberleitung beidseitig flächig auflegen.
DER HERSTELLER empfiehlt, für die Synchronmotoren der Typen BCR und BTD die konfektio-
nierten Leitungen zu verwenden.
08/19
8 verdrillte Doppelleitungen
0,14 mm
2
3 m, 5 m oder 10 m
EM-ABS-01-ACU
25
