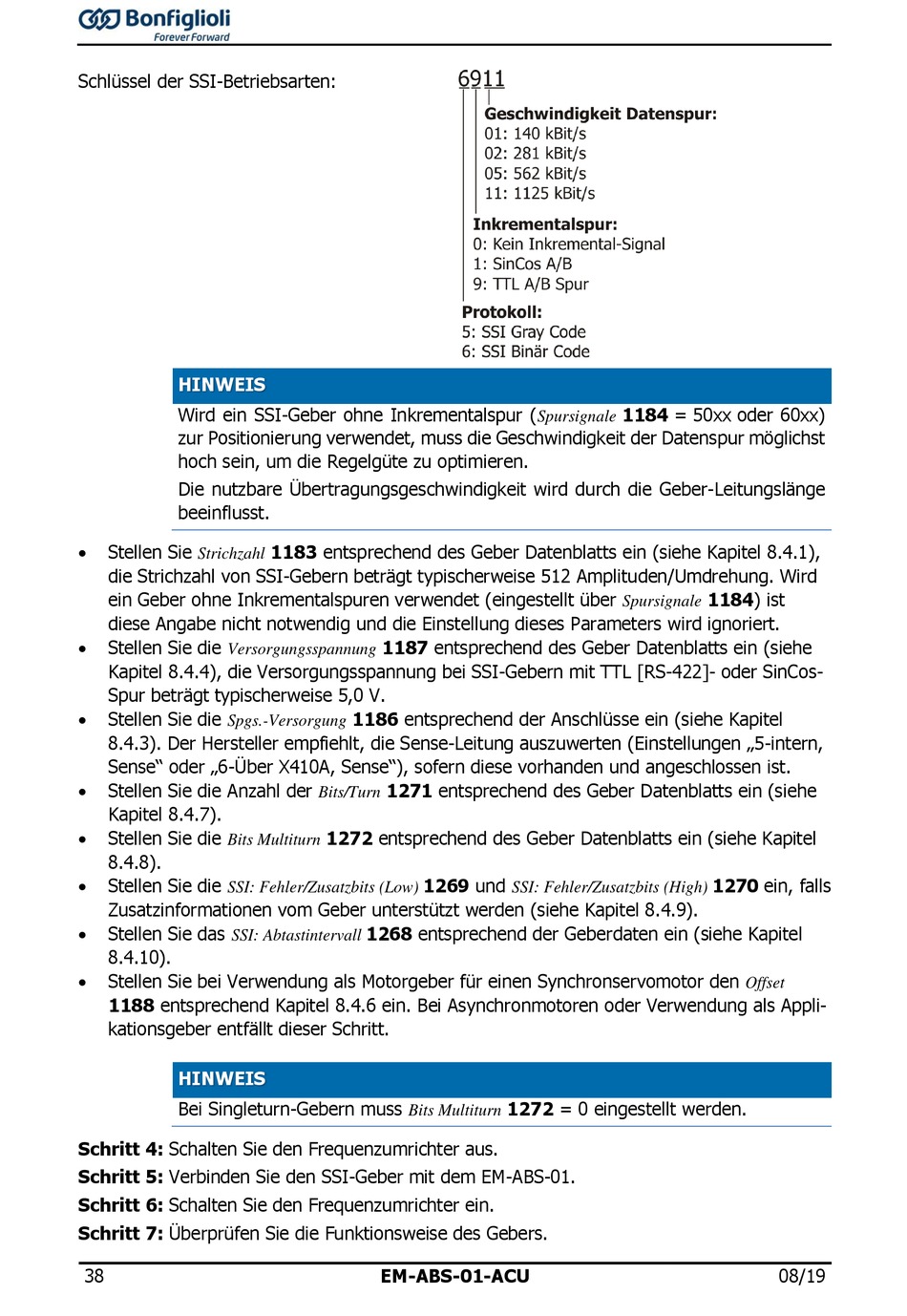

Schlüssel der SSI-Betriebsarten:
HINWEIS
Wird ein SSI-Geber ohne Inkrementalspur (
zur Positionierung verwendet, muss die Geschwindigkeit der Datenspur möglichst
hoch sein, um die Regelgüte zu optimieren.
Die nutzbare Übertragungsgeschwindigkeit wird durch die Geber-Leitungslänge
beeinflusst.
 Stellen Sie
Strichzahl
die Strichzahl von SSI-Gebern beträgt typischerweise 512 Amplituden/Umdrehung. Wird
ein Geber ohne Inkrementalspuren verwendet (eingestellt über
diese Angabe nicht notwendig und die Einstellung dieses Parameters wird ignoriert.
 Stellen Sie die
Versorgungsspannung
Kapitel 8.4.4), die Versorgungsspannung bei SSI-Gebern mit TTL [RS-422]- oder SinCos-
Spur beträgt typischerweise 5,0 V.

Stellen Sie die
Spgs.-Versorgung
8.4.3). Der Hersteller empfiehlt, die Sense-Leitung auszuwerten (Einstellungen „5-intern,
Sense" oder „6-Über X410A, Sense"), sofern diese vorhanden und angeschlossen ist.
 Stellen Sie die Anzahl der
Kapitel 8.4.7).
 Stellen Sie die
Bits Multiturn
8.4.8).
 Stellen Sie die
SSI: Fehler/Zusatzbits (Low)
Zusatzinformationen vom Geber unterstützt werden (siehe Kapitel 8.4.9).

Stellen Sie das
SSI: Abtastintervall
8.4.10).
 Stellen Sie bei Verwendung als Motorgeber für einen Synchronservomotor den
1188 entsprechend Kapitel 8.4.6 ein. Bei Asynchronmotoren oder Verwendung als Appli-
kationsgeber entfällt dieser Schritt.
HINWEIS
Bei Singleturn-Gebern muss
Schritt 4: Schalten Sie den Frequenzumrichter aus.
Schritt 5: Verbinden Sie den SSI-Geber mit dem EM-ABS-01.
Schritt 6: Schalten Sie den Frequenzumrichter ein.
Schritt 7: Überprüfen Sie die Funktionsweise des Gebers.
