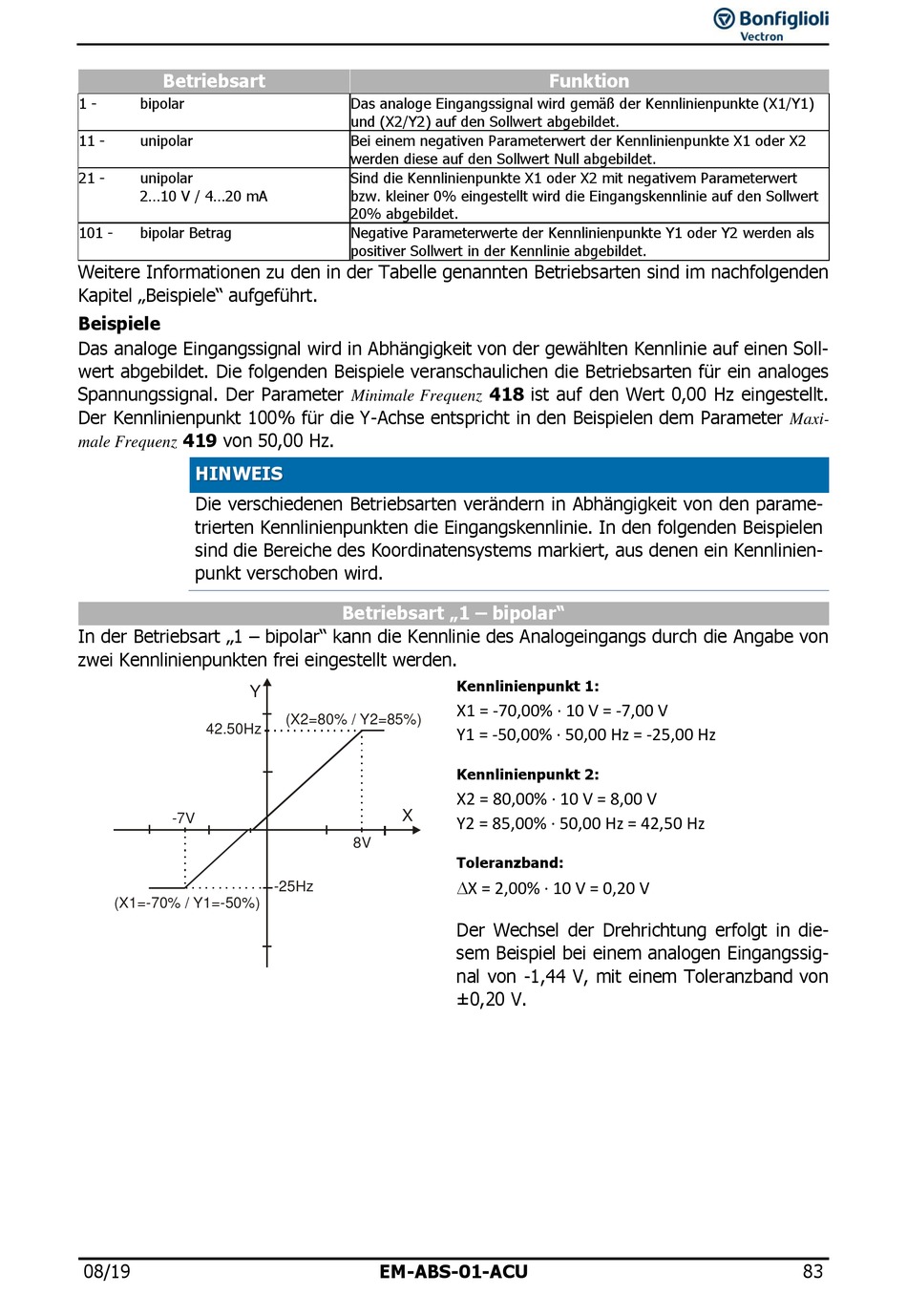

Betriebsart
1 -
bipolar
11 -
unipolar
21 -
unipolar
2...10 V / 4...20 mA
101 -
bipolar Betrag
Weitere Informationen zu den in der Tabelle genannten Betriebsarten sind im nachfolgenden
Kapitel „Beispiele" aufgeführt.
Beispiele
Das analoge Eingangssignal wird in Abhängigkeit von der gewählten Kennlinie auf einen Soll-
wert abgebildet. Die folgenden Beispiele veranschaulichen die Betriebsarten für ein analoges
Spannungssignal. Der Parameter
Der Kennlinienpunkt 100% für die Y-Achse entspricht in den Beispielen dem Parameter
419 von 50,00 Hz.
male Frequenz
HINWEIS
Die verschiedenen Betriebsarten verändern in Abhängigkeit von den parame-
trierten Kennlinienpunkten die Eingangskennlinie. In den folgenden Beispielen
sind die Bereiche des Koordinatensystems markiert, aus denen ein Kennlinien-
punkt verschoben wird.
In der Betriebsart „1 – bipolar" kann die Kennlinie des Analogeingangs durch die Angabe von
zwei Kennlinienpunkten frei eingestellt werden.
Y
42.50Hz
-7V
(X1=-70% / Y1=-50%)
08/19
Das analoge Eingangssignal wird gemäß der Kennlinienpunkte (X1/Y1)
und (X2/Y2) auf den Sollwert abgebildet.
Bei einem negativen Parameterwert der Kennlinienpunkte X1 oder X2
werden diese auf den Sollwert Null abgebildet.
Sind die Kennlinienpunkte X1 oder X2 mit negativem Parameterwert
bzw. kleiner 0% eingestellt wird die Eingangskennlinie auf den Sollwert
20% abgebildet.
Negative Parameterwerte der Kennlinienpunkte Y1 oder Y2 werden als
positiver Sollwert in der Kennlinie abgebildet.
Minimale Frequenz
Betriebsart „1 – bipolar"
(X2=80% / Y2=85%)
X
8V
-25Hz
EM-ABS-01-ACU
Funktion
418 ist auf den Wert 0,00 Hz eingestellt.
Kennlinienpunkt 1:
X1 = -70,00% · 10 V = -7,00 V
Y1 = -50,00% · 50,00 Hz = -25,00 Hz
Kennlinienpunkt 2:
X2 = 80,00% · 10 V = 8,00 V
Y2 = 85,00% · 50,00 Hz = 42,50 Hz
Toleranzband:
X = 2,00% · 10 V = 0,20 V
Der Wechsel der Drehrichtung erfolgt in die-
sem Beispiel bei einem analogen Eingangssig-
nal von -1,44 V, mit einem Toleranzband von
±0,20 V.
Maxi-
83
