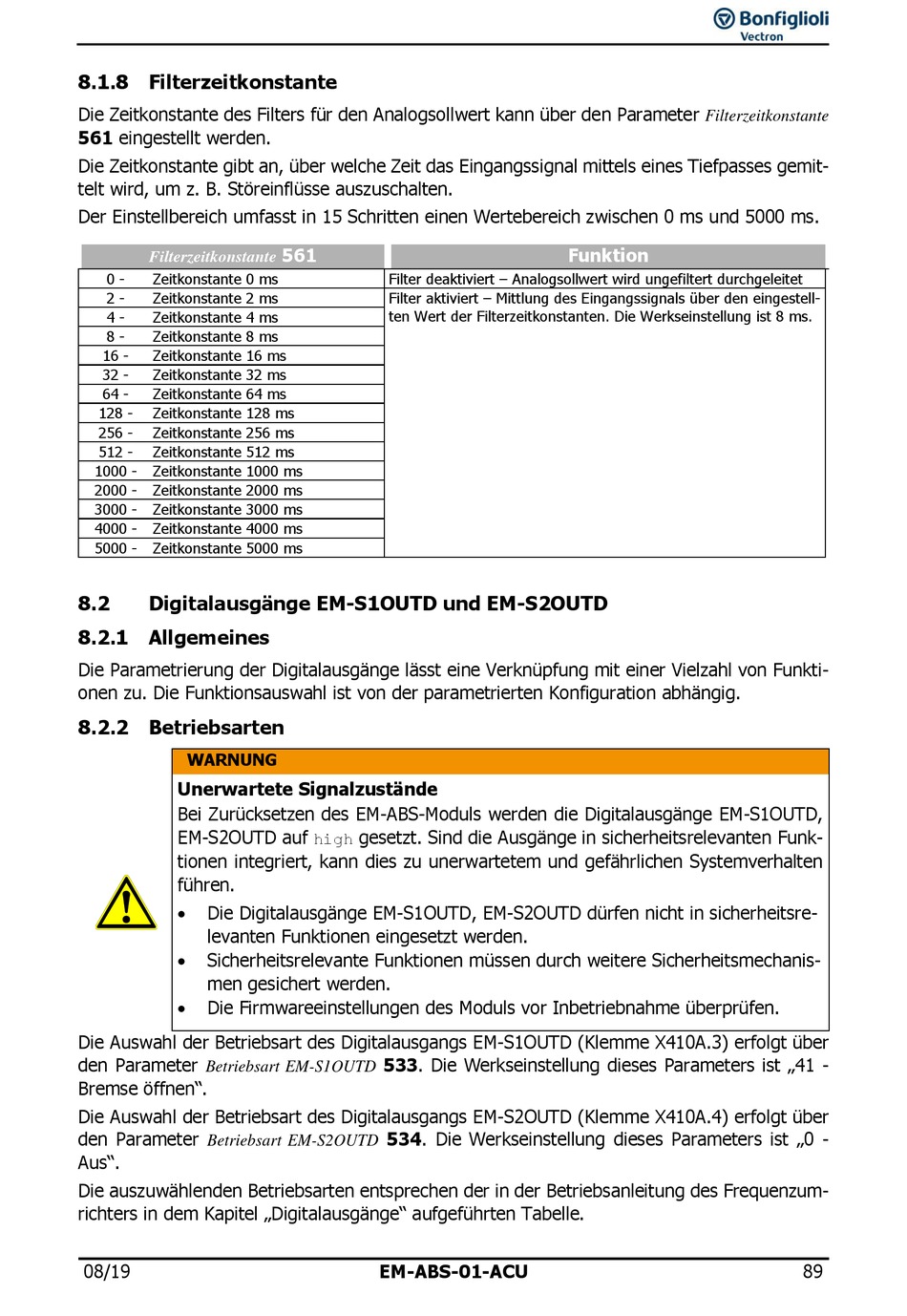

8.1.8 Filterzeitkonstante
Die Zeitkonstante des Filters für den Analogsollwert kann über den Parameter
561 eingestellt werden.
Die Zeitkonstante gibt an, über welche Zeit das Eingangssignal mittels eines Tiefpasses gemit-
telt wird, um z. B. Störeinflüsse auszuschalten.
Der Einstellbereich umfasst in 15 Schritten einen Wertebereich zwischen 0 ms und 5000 ms.
Filterzeitkonstante
0 -
Zeitkonstante 0 ms
2 -
Zeitkonstante 2 ms
4 -
Zeitkonstante 4 ms
8 -
Zeitkonstante 8 ms
16 -
Zeitkonstante 16 ms
32 -
Zeitkonstante 32 ms
64 -
Zeitkonstante 64 ms
128 -
Zeitkonstante 128 ms
256 -
Zeitkonstante 256 ms
512 -
Zeitkonstante 512 ms
1000 -
Zeitkonstante 1000 ms
2000 -
Zeitkonstante 2000 ms
3000 -
Zeitkonstante 3000 ms
4000 -
Zeitkonstante 4000 ms
5000 -
Zeitkonstante 5000 ms
8.2
Digitalausgänge EM-S1OUTD und EM-S2OUTD
8.2.1 Allgemeines
Die Parametrierung der Digitalausgänge lässt eine Verknüpfung mit einer Vielzahl von Funkti-
onen zu. Die Funktionsauswahl ist von der parametrierten Konfiguration abhängig.
8.2.2 Betriebsarten
WARNUNG
Unerwartete Signalzustände
Bei Zurücksetzen des EM-ABS-Moduls werden die Digitalausgänge EM-S1OUTD,
EM-S2OUTD auf
tionen integriert, kann dies zu unerwartetem und gefährlichen Systemverhalten
führen.
Die Digitalausgänge EM-S1OUTD, EM-S2OUTD dürfen nicht in sicherheitsre-
levanten Funktionen eingesetzt werden.
Sicherheitsrelevante Funktionen müssen durch weitere Sicherheitsmechanis-
men gesichert werden.
Die Firmwareeinstellungen des Moduls vor Inbetriebnahme überprüfen.
Die Auswahl der Betriebsart des Digitalausgangs EM-S1OUTD (Klemme X410A.3) erfolgt über
den Parameter
Betriebsart EM-S1OUTD
Bremse öffnen".
Die Auswahl der Betriebsart des Digitalausgangs EM-S2OUTD (Klemme X410A.4) erfolgt über
den Parameter
Betriebsart EM-S2OUTD
Aus".
Die auszuwählenden Betriebsarten entsprechen der in der Betriebsanleitung des Frequenzum-
richters in dem Kapitel „Digitalausgänge" aufgeführten Tabelle.
08/19
561
Filter deaktiviert – Analogsollwert wird ungefiltert durchgeleitet
Filter aktiviert – Mittlung des Eingangssignals über den eingestell-
ten Wert der Filterzeitkonstanten. Die Werkseinstellung ist 8 ms.
gesetzt. Sind die Ausgänge in sicherheitsrelevanten Funk-
high
533. Die Werkseinstellung dieses Parameters ist „41 -
534. Die Werkseinstellung dieses Parameters ist „0 -
EM-ABS-01-ACU
Filterzeitkonstante
Funktion
89
