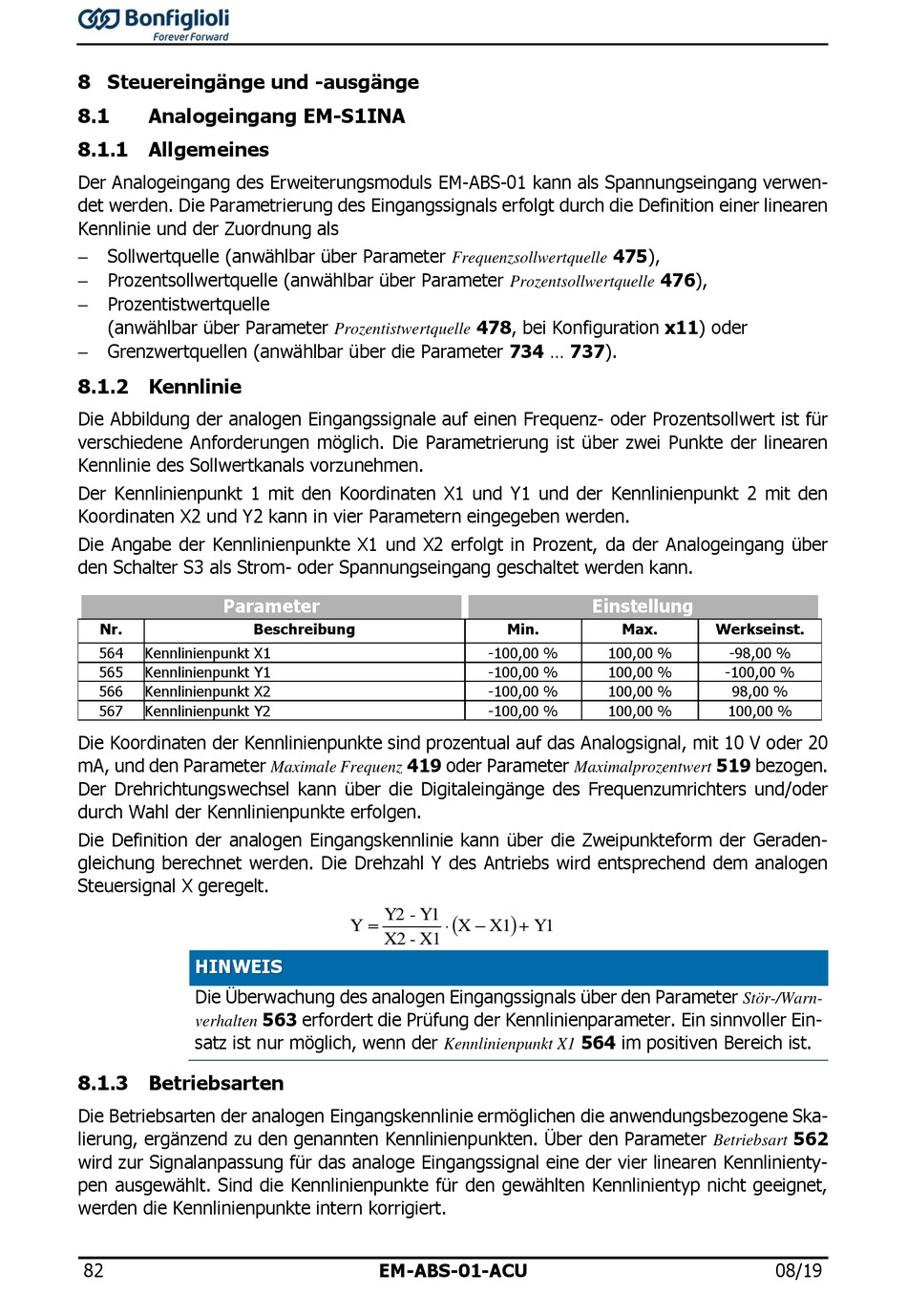

8 Steuereingänge und -ausgänge
8.1
Analogeingang EM-S1INA
8.1.1 Allgemeines
Der Analogeingang des Erweiterungsmoduls EM-ABS-01 kann als Spannungseingang verwen-
det werden. Die Parametrierung des Eingangssignals erfolgt durch die Definition einer linearen
Kennlinie und der Zuordnung als
Sollwertquelle (anwählbar über Parameter
Prozentsollwertquelle (anwählbar über Parameter
Prozentistwertquelle
(anwählbar über Parameter
Grenzwertquellen (anwählbar über die Parameter 734 ... 737).
8.1.2 Kennlinie
Die Abbildung der analogen Eingangssignale auf einen Frequenz- oder Prozentsollwert ist für
verschiedene Anforderungen möglich. Die Parametrierung ist über zwei Punkte der linearen
Kennlinie des Sollwertkanals vorzunehmen.
Der Kennlinienpunkt 1 mit den Koordinaten X1 und Y1 und der Kennlinienpunkt 2 mit den
Koordinaten X2 und Y2 kann in vier Parametern eingegeben werden.
Die Angabe der Kennlinienpunkte X1 und X2 erfolgt in Prozent, da der Analogeingang über
den Schalter S3 als Strom- oder Spannungseingang geschaltet werden kann.
Parameter
Nr.
564
Kennlinienpunkt X1
565
Kennlinienpunkt Y1
566
Kennlinienpunkt X2
567
Kennlinienpunkt Y2
Die Koordinaten der Kennlinienpunkte sind prozentual auf das Analogsignal, mit 10 V oder 20
mA, und den Parameter
Der Drehrichtungswechsel kann über die Digitaleingänge des Frequenzumrichters und/oder
durch Wahl der Kennlinienpunkte erfolgen.
Die Definition der analogen Eingangskennlinie kann über die Zweipunkteform der Geraden-
gleichung berechnet werden. Die Drehzahl Y des Antriebs wird entsprechend dem analogen
Steuersignal X geregelt.
HINWEIS
Die Überwachung des analogen Eingangssignals über den Parameter
verhalten
satz ist nur möglich, wenn der
8.1.3 Betriebsarten
Die Betriebsarten der analogen Eingangskennlinie ermöglichen die anwendungsbezogene Ska-
lierung, ergänzend zu den genannten Kennlinienpunkten. Über den Parameter
wird zur Signalanpassung für das analoge Eingangssignal eine der vier linearen Kennlinienty-
pen ausgewählt. Sind die Kennlinienpunkte für den gewählten Kennlinientyp nicht geeignet,
werden die Kennlinienpunkte intern korrigiert.
82
Prozentistwertquelle
Beschreibung
419 oder Parameter
Maximale Frequenz
Y2
-
Y1
Y
X2
-
X1
563 erfordert die Prüfung der Kennlinienparameter. Ein sinnvoller Ein-
EM-ABS-01-ACU
475),
Frequenzsollwertquelle
Prozentsollwertquelle
478, bei Konfiguration x11) oder
Einstellung
Min.
-100,00 %
100,00 %
-100,00 %
100,00 %
-100,00 %
100,00 %
-100,00 %
100,00 %
Maximalprozentwert
X
X1
Y1
564 im positiven Bereich ist.
Kennlinienpunkt X1
476),
Max.
Werkseinst.
-98,00 %
-100,00 %
98,00 %
100,00 %
519 bezogen.
Stör-/Warn-
Betriebsart
08/19
562
