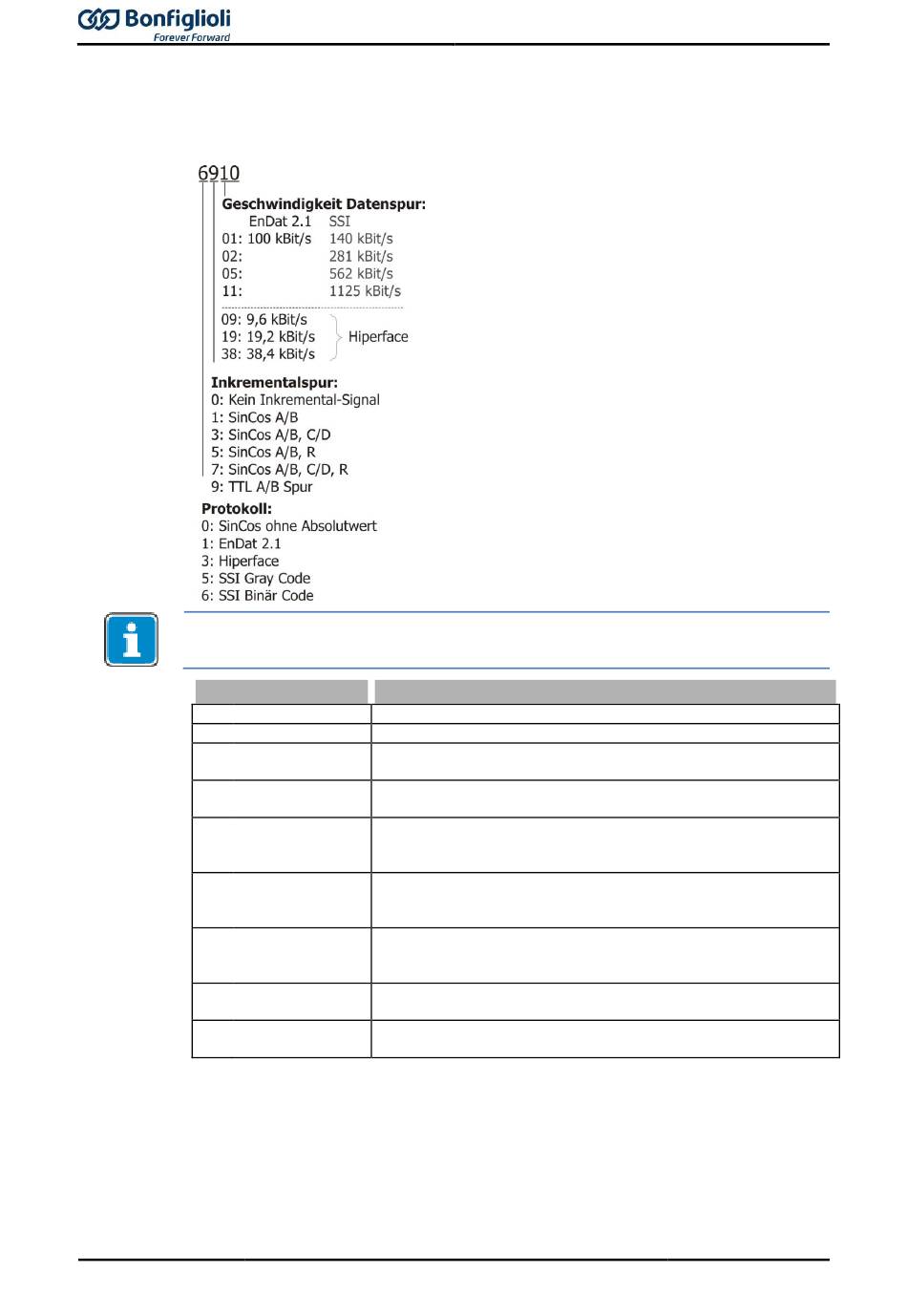

8.4.2 Spursignale
Über den Parameter
Spursignale
des Gebers und die Auswertung einer Referenzspur eingestellt werden.
Schüssel der
Spursignale:
Die Bezeichnungen der Spuren A/B und Sin/Cos sind üblicherweise ambivalent
und können mit A = Sin und B = Cos gleichgesetzt werden.
Spursignale
0 -
aus
SinCos
100 - A/B
300 - A/B, C/D
500 - A/B, R
700 - A/B, C/D, R
EnDat 2.1
1101 EnDat 2.1
Hiperface
Hiperface,
3109
9,6 kBit/s
Hiperface,
3119
19,2 kBit/s
Hiperface,
3138
38,4 kBit/s
92
1184 kann die typspezifische Anzahl der analogen Spursignale
1184
Die Auswertung ist ausgeschaltet. Werkseinstellung.
Auswertung der analogen Spursignale A und B.
Auswertung der analogen Spursignale A und B und der Kommutie-
rungspursignale C und D.
Auswertung der analogen Spursignale A und B sowie der Referenzspur
R. Überwachung und Abgleich der Spursignale.
Auswertung der analogen Spursignale A/B und der Kommutierungs-
pursignale C/D sowie der Referenzspur R. Überwachung und Abgleich
der Spursignale.
Auswertung der analogen Spursignale A/B und der Daten- und Clock-
spuren mit dem EnDat 2.1 Protokoll. Überwachung und Abgleich der
Spursignale.
Auswertung der analogen Spursignale A/B und der Datenspuren mit
dem Hiperface Protokoll. Überwachung und Abgleich der Spursignale.
Die Datenspur wird mit 9,6 kBaud übertragen.
Wie 3109. Die Datenspur wird mit 19,2 kBaud übertragen.
Wie 3109. Die Datenspur wird mit 38,4 kBaud übertragen.
EM-ABS-01-ACU
Funktion
08/19
