HINWEIS
Die Steuereingänge und Ausgänge müssen leistungslos angeschlossen und ge-
trennt werden.
HINWEIS
Um elektromagnetische Störungen zu minimieren und eine gute Signalqualität zu
erreichen, verbinden Sie den Schirm der Leitung an beiden Enden großflächig
und gut leitend mit Erde.
Klemme
1
DC 24 V Spannungseingang
2
Masse (GND) DC 24 V
3
Digitalausgang EM-S1OUTD
4
Digitalausgang EM-S2OUTD
5
DC 5 ... 12 V Spannungsausgang
6
Analogeingang EM-S1INA
7
Masse DC 10 V
Klemme
1
Masse (GND)
2
Digitaleingang EM-S1IND
3
Digitaleingang EM-S2IND
4
Digitaleingang EM-S3IND
5
Systembus, CAN-Low
6
Systembus, CAN-High
7
Masse (GND)
1)
Die Steuerelektronik kann frei parametriert werden.
2)
Die maximal zur Verfügung stehende Leistung wird durch die weiteren genutzten Steuerausgänge des
Frequenzumrichters und Erweiterungsmoduls reduziert. Für ausreichend Leistung eine externe Spannungsquelle
am DC 24 V-Spannungseingang anschließen.
Der Spannungswert ist einstellbar über Parameter
HINWEIS
Der Eingang für die externe DC 24 V Spannungsversorgung ist fremdspan-
nungsfest bis DC 30 V. Höhere Spannungspegel vermeiden. Höhere Span-
nungspegel können das Modul zerstören.
22

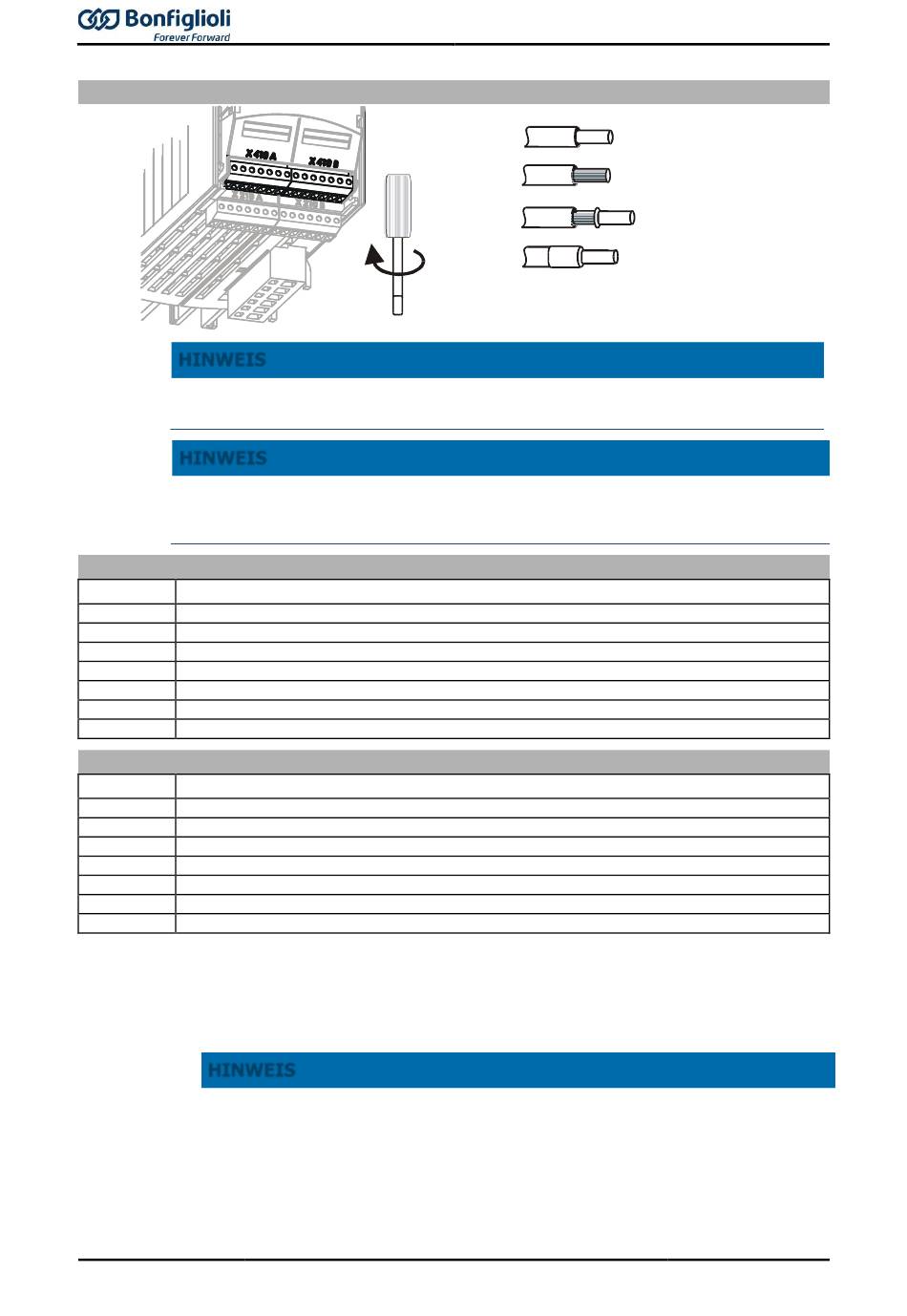

Erweiterungsmodul EM-ABS-01
0.2 ... 0.3 Nm
1.8 ... 2.7 lb-in
Steuerklemme X410A
Beschreibung
1)
1)
2)
1)
Steuerklemme X410B
Beschreibung
1)
1)
1)
Versorgungsspannung
EM-ABS-01-ACU
Wieland DST85 / RM3,5
0.14 ... 1.5 mm
AWG 30 ... 16
0.14 ... 1.5 mm
AWG 30 ... 16
0.25 ... 1.0 mm
AWG 22 ... 18
0.25 ... 0.75 mm
AWG 22 ... 20
1187.
2
2
2
2
08/19
