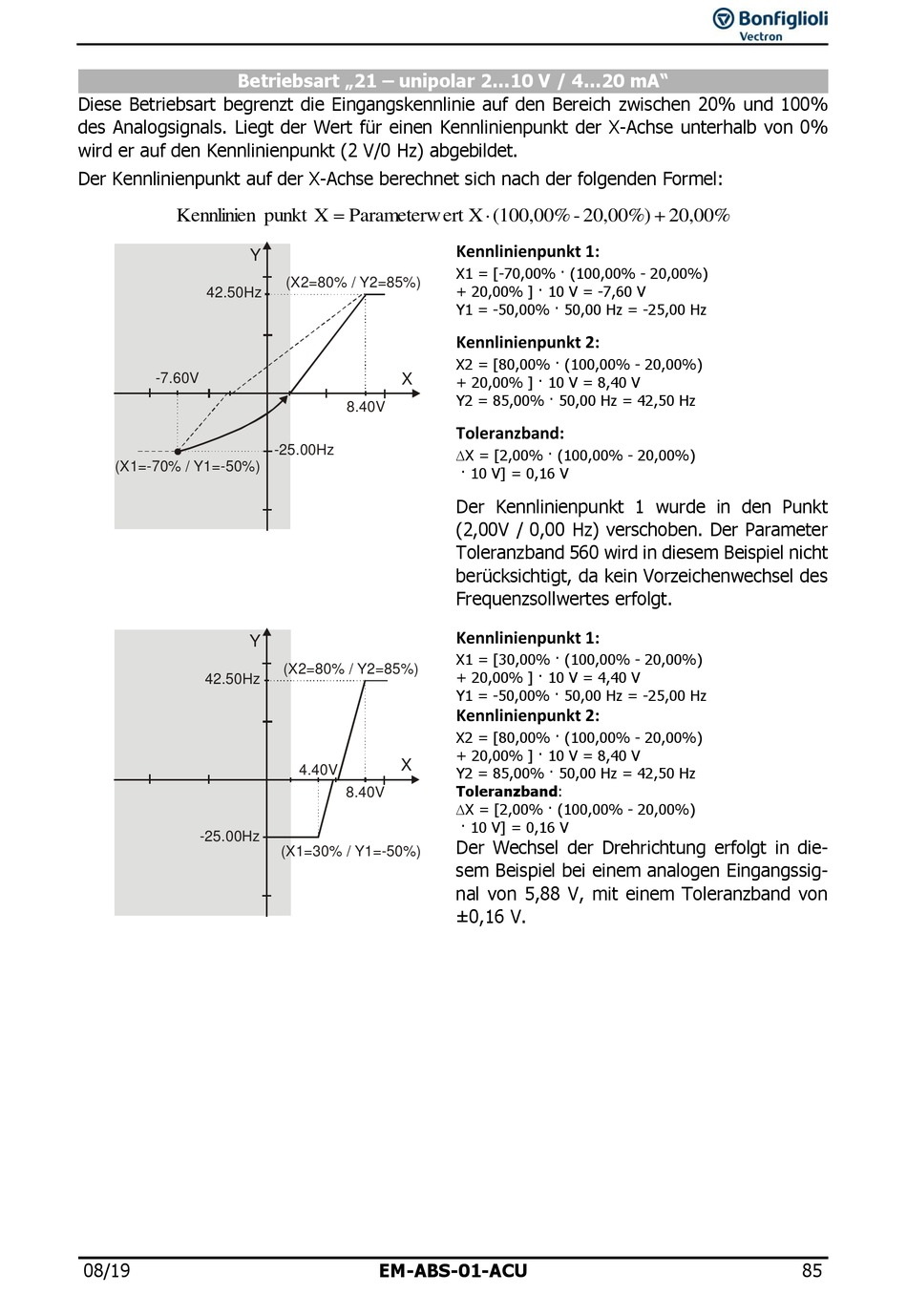

Betriebsart „21 – unipolar 2...10 V / 4...20 mA"
Diese Betriebsart begrenzt die Eingangskennlinie auf den Bereich zwischen 20% und 100%
des Analogsignals. Liegt der Wert für einen Kennlinienpunkt der X-Achse unterhalb von 0%
wird er auf den Kennlinienpunkt (2 V/0 Hz) abgebildet.
Der Kennlinienpunkt auf der X-Achse berechnet sich nach der folgenden Formel:
Kennlinien
42.50Hz
-7.60V
(X1=-70% / Y1=-50%)
Y
42.50Hz
-25.00Hz
08/19
punkt
X
Parameterw
Y
(X2=80% / Y2=85%)
X
8.40V
-25.00Hz
(X2=80% / Y2=85%)
X
4.40V
8.40V
(X1=30% / Y1=-50%)
EM-ABS-01-ACU
ert
X
(100,00%
-
20,00%)
Kennlinienpunkt 1:
X1 = [-70,00% · (100,00% - 20,00%)
+ 20,00% ] · 10 V = -7,60 V
Y1 = -50,00% · 50,00 Hz = -25,00 Hz
Kennlinienpunkt 2:
X2 = [80,00% · (100,00% - 20,00%)
+ 20,00% ] · 10 V = 8,40 V
Y2 = 85,00% · 50,00 Hz = 42,50 Hz
Toleranzband:
X = [2,00% · (100,00% - 20,00%)
· 10 V] = 0,16 V
Der Kennlinienpunkt 1 wurde in den Punkt
(2,00V / 0,00 Hz) verschoben. Der Parameter
Toleranzband 560 wird in diesem Beispiel nicht
berücksichtigt, da kein Vorzeichenwechsel des
Frequenzsollwertes erfolgt.
Kennlinienpunkt 1:
X1 = [30,00% · (100,00% - 20,00%)
+ 20,00% ] · 10 V = 4,40 V
Y1 = -50,00% · 50,00 Hz = -25,00 Hz
Kennlinienpunkt 2:
X2 = [80,00% · (100,00% - 20,00%)
+ 20,00% ] · 10 V = 8,40 V
Y2 = 85,00% · 50,00 Hz = 42,50 Hz
Toleranzband:
X = [2,00% · (100,00% - 20,00%)
· 10 V] = 0,16 V
Der Wechsel der Drehrichtung erfolgt in die-
sem Beispiel bei einem analogen Eingangssig-
nal von 5,88 V, mit einem Toleranzband von
±0,16 V.
