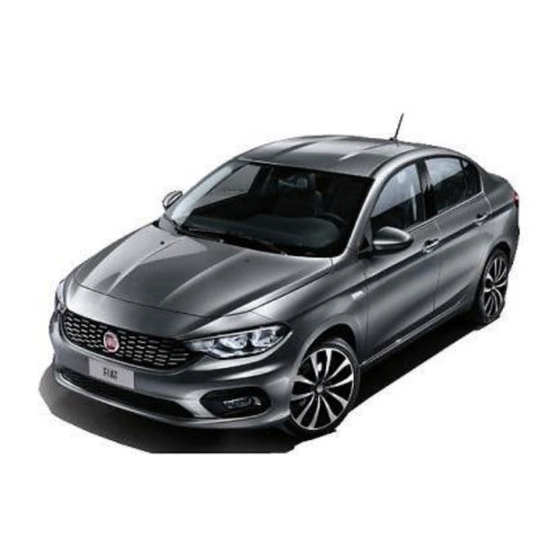

Seite 1 FIAT TIPO : FCA G HE INFORMATION IN THIS GUIDE IS SUBJECT TO CONTINUOUS UPDATING ROUP ACCEPTS NO RESPONSIBILITY FOR CONSEQUENCES ARISING FROM THE USE OF OUT DATE INFORMATION FIAT TIPO...
Seite 2 The processing of the material cannot lead to specific liability for involuntary errors or omissions. The information in this guide is subject to continuous updating: Fiat S.p.A. accepts no responsibility for consequences arising from the use of out-of-date information.
Seite 3 GENERALIDADES - SISTEMA ELÉCTRICO GENERALITES - SYSTÈME ÉLECTRIQUE OPIS OGÓLNY - INSTALACJA ELEKTRYCZNA : FCA G HE INFORMATION IN THIS GUIDE IS SUBJECT TO CONTINUOUS UPDATING ROUP ACCEPTS NO RESPONSIBILITY FOR CONSEQUENCES ARISING FROM THE USE OF OUT DATE INFORMATION FIAT TIPO...
Seite 4 : FCA G HE INFORMATION IN THIS GUIDE IS SUBJECT TO CONTINUOUS UPDATING ROUP ACCEPTS NO RESPONSIBILITY FOR CONSEQUENCES ARISING FROM THE USE OF OUT DATE INFORMATION FIAT TIPO...
Seite 5: Inhaltsverzeichnis
Modalità di arresto motore con trasmissione automatica.............. 43 Mantenere il motore in posizione di arresto con trasmissione automatica........43 Tutti i diritti riservati. La divulgazione e riproduzione di questa guida, in tutto o in parte, sotto qualunque forma è severamente proibita. FIAT TIPO . 0.0...
Seite 6 Funzionamento ..........................72 .................... 73 SENSORI DI IMPATTO LATERALI A SATELLITE Caratteristiche ..........................73 Tutti i diritti riservati. La divulgazione e riproduzione di questa guida, in tutto o in parte, sotto qualunque forma è severamente proibita. FIAT TIPO . 0.0...
Seite 7 TELECAMERA POSTERIORE ......................105 ....................105 OVRAPPOSIZIONE GRIGLIA DINAMICA RVC ..........................106 ESTIONE ......................107 CHEMA ELETTRICO E IN OUT Tutti i diritti riservati. La divulgazione e riproduzione di questa guida, in tutto o in parte, sotto qualunque forma è severamente proibita. FIAT TIPO . 0.0...
Seite 8: Impianto Elettrico
Le batterie fornite sul veicolo sono diverse a seconda del modello e del mercato in cui viene venduto il veicolo. Di seguito vengono forniti alcuni esempi: Modello veicolo Tipo di batteria 1,6 E.torQ 110 CV a trazione anteriore AW60T 70 Ah 640A L3 EN2...
Seite 9: Pdc Anteriore
La posizione dei fusibili e relè allestiti sul PDC viene indicata di seguito. Tutti i diritti riservati. La divulgazione e riproduzione di questa guida, in tutto o in parte, sotto qualunque forma è severamente proibita. FIAT TIPO . 0.0...
Seite 10 Non collegato Non collegato Non collegato KL30 BATTERIA SOC SOH RELÈ DI ALIMENTAZIONE SBRINAMENTO 87 Tutti i diritti riservati. La divulgazione e riproduzione di questa guida, in tutto o in parte, sotto qualunque forma è severamente proibita. FIAT TIPO . 0.0...
Seite 11 FINESTRINO POST. DX micro Motorino d'avviamento maxi KL30 PTC1 senza CBA - KL30 DDCT SDU Tutti i diritti riservati. La divulgazione e riproduzione di questa guida, in tutto o in parte, sotto qualunque forma è severamente proibita. FIAT TIPO . 0.0...
Seite 12: Pdc Posteriore
Riscaldatori sedili Nome del relè Funzione Regolatore lombare Riscaldatori sedili Riscaldatori sedili Presa corrente posteriore Tutti i diritti riservati. La divulgazione e riproduzione di questa guida, in tutto o in parte, sotto qualunque forma è severamente proibita. FIAT TIPO . 0.0...
Seite 13: Generazione Di Corrente
1,6 eTorq Bosch Tradizionale E4/E5+/E6 Alternatore intelligente Valeo Questo alternatore è disponibile sugli allestimenti a 120 A in conformità col tipo di motore sul quale è ’ ’ montato. L esempio seguente riguarda l alternatore montato sul 1,3 MultiJet II 95 CV con sistema Stop &...
Seite 14 Tensione nominale 14 V Velocità massima continua 18.000 giri/min. Regolatore di tensione Tipo elettronico convenzionale Tutti i diritti riservati. La divulgazione e riproduzione di questa guida, in tutto o in parte, sotto qualunque forma è severamente proibita. FIAT TIPO -10-...
Seite 15: Iam (Alternatore Intelligente)
Questo sistema verrà montato sui seguenti allestimenti di motore: 1,3 Mjet 95 CV  Tutti i diritti riservati. La divulgazione e riproduzione di questa guida, in tutto o in parte, sotto qualunque forma è severamente proibita. FIAT TIPO -11- . 0.0...
Seite 16: Descrizione Dei Componenti
NBC) DESCRIZIONE DEI COMPONENTI Alternatore – ’ polo positivo dell alternatore Tutti i diritti riservati. La divulgazione e riproduzione di questa guida, in tutto o in parte, sotto qualunque forma è severamente proibita. FIAT TIPO -12- . 0.0...
Seite 17: Polo Positivo Dell'alternatore (B+)
LIN secondo lo stile di guida e i ’ parametri ricevuti dall NBC mediante C-CAN. Tutti i diritti riservati. La divulgazione e riproduzione di questa guida, in tutto o in parte, sotto qualunque forma è severamente proibita. FIAT TIPO -13- . 0.0...
Seite 18: Nbc
IBS (sensore intelligente della batteria) - sensore dello stato di carica della batteria Polo falso staffa di montaggio Serraggio del polo negativo della batteria Tutti i diritti riservati. La divulgazione e riproduzione di questa guida, in tutto o in parte, sotto qualunque forma è severamente proibita. FIAT TIPO -14- . 0.0...
Seite 19: Body Computer (Bcm)
Il Body Computer è posizionato sotto il cruscotto, allineato a sinistra del volante sotto un coperchio in ’ plastica rimuovibile per garantire l accesso ai fusibili. Tutti i diritti riservati. La divulgazione e riproduzione di questa guida, in tutto o in parte, sotto qualunque forma è severamente proibita. FIAT TIPO -15- . 0.0...
Seite 20: Lista Dei Fusibili
(motorino di avviamento) Pos 15 15 A KL15 per presa di alimentazione Tutti i diritti riservati. La divulgazione e riproduzione di questa guida, in tutto o in parte, sotto qualunque forma è severamente proibita. FIAT TIPO -16- . 0.0...
Seite 22 Proxy deve sempre essere eseguito dopo aver avviato Ripristinare la ” configurazione del veicolo Tutti i diritti riservati. La divulgazione e riproduzione di questa guida, in tutto o in parte, sotto qualunque forma è severamente proibita. FIAT TIPO -18- . 0.0...
Seite 23: Illuminazione Interna
Luce anteriore centrale tettuccio. Luce posteriore centrale tettuccio. Luce vano portaoggetti lato passeggero (su richiesta) Tutti i diritti riservati. La divulgazione e riproduzione di questa guida, in tutto o in parte, sotto qualunque forma è severamente proibita. FIAT TIPO -19- . 0.0...
Seite 24: Luci Vano Portabagagli
7 - Luce su parasole lato sinistro (su richiesta). 8 - Lampada cabina centrale anteriore. Tutti i diritti riservati. La divulgazione e riproduzione di questa guida, in tutto o in parte, sotto qualunque forma è severamente proibita. FIAT TIPO -20- . 0.0...
Seite 25 Interruttori 3 - Fari anteriori lato destro. 4 - Fari anteriori lato sinistro. Tutti i diritti riservati. La divulgazione e riproduzione di questa guida, in tutto o in parte, sotto qualunque forma è severamente proibita. FIAT TIPO -21- . 0.0...
Seite 26: Illuminazione Esterna - Fari
Illuminazione esterna - Fari Sul veicolo vengono usate lampadine alogene. Allestito con lampadine alogene di tipo H15 15/55W. Legenda: 1 - Luce indicatore di direzione. 2 - Proiettori abbaglianti + DRL. 3 - Anabbaglianti 4 - Fendinebbia anteriori Legenda: 1 - Anabbaglianti 2 - Proiettori abbaglianti + DRL.
Seite 27 3 - Luci di posizione + Stop 4 - Luci di posizione 5 - Fendinebbia Tutti i diritti riservati. La divulgazione e riproduzione di questa guida, in tutto o in parte, sotto qualunque forma è severamente proibita. FIAT TIPO -23- . 0.0...
Seite 28 I cluster delle luci posteriori del veicolo sono allestiti con lampadine alogene aventi le seguenti funzioni Luci di arresto  Indicatori di direzione  La terza luce di arresto comprende LED. Tabella riassuntiva del tipo di lampadina Lampada Tipo di lampadina Potenza Posizione anteriore/Luci diurne (D.R.L.) 15 W Abbaglianti (alogene)
Seite 29 2 - Fari lato destro 3 - Fari lato sinistro 4 - Fendinebbia anteriori (55W) Tutti i diritti riservati. La divulgazione e riproduzione di questa guida, in tutto o in parte, sotto qualunque forma è severamente proibita. FIAT TIPO -25- . 0.0...
Seite 30 1 - Lampada posteriore lato destro 2 - Lampada posteriore lato sinistro Terza luce di arresto. Tutti i diritti riservati. La divulgazione e riproduzione di questa guida, in tutto o in parte, sotto qualunque forma è severamente proibita. FIAT TIPO -26- . 0.0...
Seite 31: Interruttore Di Attivazione Luce Esterna
Due interruttori inseriti nel lato sinistro del cruscotto lato guidatore vengono usati per attivare le seguenti funzioni: Fendinebbia anteriori  Fendinebbia posteriori  Livello fari  Tutti i diritti riservati. La divulgazione e riproduzione di questa guida, in tutto o in parte, sotto qualunque forma è severamente proibita. FIAT TIPO -27- . 0.0...
Seite 33: Interruttori Sportelli Anteriori
Interruttori sportelli anteriori. Interruttore guidatore Interruttore passeggero anteriore Tutti i diritti riservati. La divulgazione e riproduzione di questa guida, in tutto o in parte, sotto qualunque forma è severamente proibita. FIAT TIPO -29- . 0.0...
Seite 34: Interruttori Sportelli Posteriori
è a sua volta avvitata al telaio dello sportello stesso. Tutti i diritti riservati. La divulgazione e riproduzione di questa guida, in tutto o in parte, sotto qualunque forma è severamente proibita. FIAT TIPO -30- . 0.0...
Seite 35 Comando di attivazione sollevatore finestrino posteriore Interruttore Massa telaio per fila sollevatore finestrino guidatore Tutti i diritti riservati. La divulgazione e riproduzione di questa guida, in tutto o in parte, sotto qualunque forma è severamente proibita. FIAT TIPO -31- . 0.0...
Seite 36 (allestimento Low e High). Tutti i diritti riservati. La divulgazione e riproduzione di questa guida, in tutto o in parte, sotto qualunque forma è severamente proibita. FIAT TIPO -32- . 0.0...
Seite 37: Schema Elettrico Sollevatore Finestrino - Allestimento Low
2. Interruttore di sollevamento finestrino anteriore DX 3. Comandi sportello guidatore 4. Attuatore sollevatore finestrino laterale sportello guidatore Tutti i diritti riservati. La divulgazione e riproduzione di questa guida, in tutto o in parte, sotto qualunque forma è severamente proibita. FIAT TIPO -33- . 0.0...
Seite 38: Schema Elettrico Sollevatore Finestrino - Allestimento High
Comandi sportello guidatore posteriore DX Alzacristalli elettrico anteriore lato Interruttore alzacristalli posteriore lato destro sinistro Tutti i diritti riservati. La divulgazione e riproduzione di questa guida, in tutto o in parte, sotto qualunque forma è severamente proibita. FIAT TIPO -34- . 0.0...
Seite 39: Tergicristalli
MUX (diversi livelli di resistenza a seconda della posizione della leva) dallo stelo del piantone dello sterzo. Tutti i diritti riservati. La divulgazione e riproduzione di questa guida, in tutto o in parte, sotto qualunque forma è severamente proibita. FIAT TIPO -35- . 0.0...
Seite 40: Motorino Tergicristalli Parabrezza
3. Contatto stazionamento motorino tergicristalli anteriore (normalmente chiuso a terra) 4. Massa motorino tergicristalli anteriore Tutti i diritti riservati. La divulgazione e riproduzione di questa guida, in tutto o in parte, sotto qualunque forma è severamente proibita. FIAT TIPO -36- . 0.0...
Seite 41: Pompa Circuito Di Lavaggio Vetro Elettrico
Legenda: 1. Alimentazione 2. Massa 3. Bus LIN Tutti i diritti riservati. La divulgazione e riproduzione di questa guida, in tutto o in parte, sotto qualunque forma è severamente proibita. FIAT TIPO -37- . 0.0...
Seite 42: Funzione Blocco Sportello
I BCM sugli allestimenti dei veicoli destinati alla regione EMEA non possono gestire il bloccaggio degli sportelli se uno o più degli sportelli sono aperti. Tutti i diritti riservati. La divulgazione e riproduzione di questa guida, in tutto o in parte, sotto qualunque forma è severamente proibita. FIAT TIPO -38- . 0.0...
Seite 43 La resistenza dell elemento PTC aumenta ’ aumentare della temperatura, interrompendo così il circuito elettrico. Tutti i diritti riservati. La divulgazione e riproduzione di questa guida, in tutto o in parte, sotto qualunque forma è severamente proibita. FIAT TIPO -39- . 0.0...
Seite 44: Schema Elettrico
Interruttori e attuatori laterali sportello lato Comando di rilascio baule elettrico esterno guidatore (su richiesta) Tutti i diritti riservati. La divulgazione e riproduzione di questa guida, in tutto o in parte, sotto qualunque forma è severamente proibita. FIAT TIPO -40- . 0.0...
Seite 45: Immobilizzatore
Ripristinare la configurazione di Proxy consente di riscrivere, mediante wiTECH collegato alla rete, il proxy nel BCM. Tutti i diritti riservati. La divulgazione e riproduzione di questa guida, in tutto o in parte, sotto qualunque forma è severamente proibita. FIAT TIPO -41- . 0.0...
Seite 46: Sistema Stop/Start
A veicolo fermo, il motore (3) si arresta con il cambio in folle (1) e il pedale della frizione (2) rilasciato. Il motore può essere fermato a velocità inferiori ai 7 km/h. Tutti i diritti riservati. La divulgazione e riproduzione di questa guida, in tutto o in parte, sotto qualunque forma è severamente proibita. FIAT TIPO -42- . 0.0...
Seite 47: Modalità Di Riavvio Motore Con Cambio Manuale
Con il pedale del freno premuto (3) e il motore fermo (4), posizionare la leva del cambio su N (5) e rilasciare il pedale del freno (6). Tutti i diritti riservati. La divulgazione e riproduzione di questa guida, in tutto o in parte, sotto qualunque forma è severamente proibita. FIAT TIPO -43- . 0.0...
Seite 48: Modalità Di Riavvio Motore Con Trasmissione Automatica
Parabrezza riscaldato attivo.  Nel caso di cui sopra, viene mostrato un messaggio sul pannello. Tutti i diritti riservati. La divulgazione e riproduzione di questa guida, in tutto o in parte, sotto qualunque forma è severamente proibita. FIAT TIPO -44- . 0.0...
Seite 49: Condizioni Di Riavvio Automatico
Se volete il massimo comfort dal punto di vista climatico, il sistema Start&Stop può essere ’ disattivato per consentire il funzionamento continuo dell impianto di climatizzazione. Tutti i diritti riservati. La divulgazione e riproduzione di questa guida, in tutto o in parte, sotto qualunque forma è severamente proibita. FIAT TIPO -45- . 0.0...
Seite 50: Funzionamento Irregolare
Le parti o componenti coinvolti nel funzionamento possono essere suddivisi secondo le quattro categorie di seguito riportate:  Componenti aggiuntivi: componenti che sono nuovi o sono stati aggiunti per far funzionare questo tipo di dispositivo.  Componenti con hardware modificato.  -Componenti con hardware e/o software modificato.
Seite 51: Sensore Per Cambio In Folle (Neutral)
33% e il 67% quando il cambio è in folle (neutral). Tutti i diritti riservati. La divulgazione e riproduzione di questa guida, in tutto o in parte, sotto qualunque forma è severamente proibita. FIAT TIPO -47- . 0.0...
Seite 52: Sensore Di Vuoto Servofreno
’ Il sensore è fissato direttamente sul gruppo pedale. Il sensore è di tipo rotativo e comunica all sia se il pedale è rilasciato o premuto, e sia se il pedale non è totalmente rilasciato. In questo modo, il sistema riesce a riconoscere la posizione del pedale senza ambiguità.
Seite 53: Pompa Combustibile
180 W se è allestita con autoradio e impianto Hi-Fi. Tutti i diritti riservati. La divulgazione e riproduzione di questa guida, in tutto o in parte, sotto qualunque forma è severamente proibita. FIAT TIPO -49- . 0.0...
Seite 54: Ibs (Sensore Batteria Intelligente O Monitoraggio Batteria) E Polo Negativo Falso
IBS esegue le seguenti misurazioni: Tensione batteria (V)  Corrente batteria (A)   Temperatura batteria (°C) Tutti i diritti riservati. La divulgazione e riproduzione di questa guida, in tutto o in parte, sotto qualunque forma è severamente proibita. FIAT TIPO -50- . 0.0...
Seite 55: Calibrazione Dell'ibs
Durante la ricalibrazione, viene calcolato lo stato di efficienza della batteria (SOC, SOH e SOF) in modo meno preciso e con tolleranze più ampie per un determinato periodo di tempo, durante il quale ’ IBS deve riconoscere il tipo di batteria al quale è collegato, la sua tensione e il suo stato di efficienza. ’...
Seite 56: Utilizzo Delle Informazioni Fornite Dall'ibs
’ dall ECM. Tutti i diritti riservati. La divulgazione e riproduzione di questa guida, in tutto o in parte, sotto qualunque forma è severamente proibita. FIAT TIPO -52- . 0.0...
Seite 57: Messa In Moto
BCM vi è un relè, R2, i cui cavi elettrici sono in serie con i cavi elettrici del relè R1 ’ gestito dall ECM. Tutti i diritti riservati. La divulgazione e riproduzione di questa guida, in tutto o in parte, sotto qualunque forma è severamente proibita. FIAT TIPO -53- . 0.0...
Seite 58: Condizioni Di Mancato Spegnimento Del Motore
DPF stia eseguendo la rigenerazione del filtro. Tutti i diritti riservati. La divulgazione e riproduzione di questa guida, in tutto o in parte, sotto qualunque forma è severamente proibita. FIAT TIPO -54- . 0.0...
Seite 59: Condizioni Gestite Dal Bcm
Anomalia relè BCM: In caso di malfunzionamento del relè del circuito di avviamento azionato dal BCM, non è consentito lo spegnimento automatico del motore. Tutti i diritti riservati. La divulgazione e riproduzione di questa guida, in tutto o in parte, sotto qualunque forma è severamente proibita. FIAT TIPO -55- . 0.0...
Seite 60: Riavvio Automatico
Lo stato di funzionamento della batteria (SOF) è inferiore a 7,3 V  −  La temperatura della batteria è inferiore a 24°C  Tutti i diritti riservati. La divulgazione e riproduzione di questa guida, in tutto o in parte, sotto qualunque forma è severamente proibita. FIAT TIPO -56- . 0.0...
Seite 61: Disabilitazione Del Riavvio Automatico (Funzione Di Sicurezza)
Interruttore retromarcia  Modulo di comando motopropulsore o motore (a MIL acceso).  Tutti i diritti riservati. La divulgazione e riproduzione di questa guida, in tutto o in parte, sotto qualunque forma è severamente proibita. FIAT TIPO -57- . 0.0...
Seite 62: Condizioni Gestite Dal Bcm
Anomalia relè BCM: In caso di malfunzionamento del relè T20 comandato dal BCM, non è consentito il riavvio automatico del motore. Tutti i diritti riservati. La divulgazione e riproduzione di questa guida, in tutto o in parte, sotto qualunque forma è severamente proibita. FIAT TIPO -58- . 0.0...
Seite 63: Reti Digitali
CAN C1 (ad alta velocità, 500 kb/s)   CAN BH (a velocità media, 125 kb/s) Tutti i diritti riservati. La divulgazione e riproduzione di questa guida, in tutto o in parte, sotto qualunque forma è severamente proibita. FIAT TIPO -59- . 0.0...
Seite 64: Can C1
Le resistenze dei morsetti da 120 ohm del CAN C1 sono posizionate nel BCM e nell ECM. Tutti i diritti riservati. La divulgazione e riproduzione di questa guida, in tutto o in parte, sotto qualunque forma è severamente proibita. FIAT TIPO -60- . 0.0...
Seite 65: Can Bh
Le resistenze dei morsetti da 120 ohm sono nel BCM e nel modulo IPC. Tutti i diritti riservati. La divulgazione e riproduzione di questa guida, in tutto o in parte, sotto qualunque forma è severamente proibita. FIAT TIPO -61- . 0.0...
Seite 66 CAN BH basso – Polo 14 CAN C1 basso – Polo 6 CAN C1 alto Tutti i diritti riservati. La divulgazione e riproduzione di questa guida, in tutto o in parte, sotto qualunque forma è severamente proibita. FIAT TIPO -62- . 0.0...
Seite 67 Il CAN C1, CAN C2 e CAN BH entrano in modalità Stand-by circa 10-12 secondi dopo che la chiave “ ” viene portata su Tutti i diritti riservati. La divulgazione e riproduzione di questa guida, in tutto o in parte, sotto qualunque forma è severamente proibita. FIAT TIPO -63- . 0.0...
Seite 68: Continuità Elettrica Delle Reti
CAN BH - (Polo 11 e polo 3) CAN C1 - (Polo 14 e polo 6) Tutti i diritti riservati. La divulgazione e riproduzione di questa guida, in tutto o in parte, sotto qualunque forma è severamente proibita. FIAT TIPO -64- . 0.0...
Seite 70: Sistema Di Sicurezza Passiva (Airbag)
 ’ automobile soltanto. Per questo motivo NON POSSONO essere riparati, adattati o montati su qualunque altro tipo di veicolo.  Per motivi di sicurezza NON sono consentite riparazioni del cablaggio. I collegamenti elettrici tra le componenti del sistema di airbag vengono ottenuti mediante un cablaggio dedicato incardinato nel circuito di cavi del cruscotto e nel circuito di cavi posteriore.
Seite 73: Autodiagnosi
La centralina effettua continuamente autodiagnosi del funzionamento del sistema. In particolare: rileva e memorizza qualsiasi avaria;   diagnostica le connessioni con le componenti del sistema e il tipo di avaria che si è verificato; ’ segnala l insorgenza di tali avarie azionando la spia luminosa sul quadro strumenti.
Seite 74: Modulo Airbag Lato Passeggero
Quando la funzione è attiva, la spia luminosa sul quadro strumenti rimane accesa. Tutti i diritti riservati. La divulgazione e riproduzione di questa guida, in tutto o in parte, sotto qualunque forma è severamente proibita. FIAT TIPO -70- . 0.0...
Seite 75: Modulo Airbag Laterale
Non è possibile eseguire operazioni su sedili dotati di airbag, salvo la rimozione/posizionamento del sedile.  È strettamente vietato disassemblare sedili allestiti con airbag. Tutti i diritti riservati. La divulgazione e riproduzione di questa guida, in tutto o in parte, sotto qualunque forma è severamente proibita. FIAT TIPO -71- . 0.0...
Seite 76: Modulo Airbag Lato Finestrino ( Airbag Per Testa )
La borsa si sgonfia immediatamente dopo essere stata gonfiata dal gas, perché il tessuto è permeabile. Tutti i diritti riservati. La divulgazione e riproduzione di questa guida, in tutto o in parte, sotto qualunque forma è severamente proibita. FIAT TIPO -72- . 0.0...
Seite 77: Sensori Di Impatto Laterali A Satellite
’ si muova verso la borsa piena d aria per massimizzare la protezione. Tutti i diritti riservati. La divulgazione e riproduzione di questa guida, in tutto o in parte, sotto qualunque forma è severamente proibita. FIAT TIPO -73- . 0.0...
Seite 78: Funzionamento
Una volta che i pretensionatori vengono azionati, le cinture vengono bloccate e devono essere sostituite. Tutti i diritti riservati. La divulgazione e riproduzione di questa guida, in tutto o in parte, sotto qualunque forma è severamente proibita. FIAT TIPO -74- . 0.0...
Seite 79: Segnale Di Cintura Di Sicurezza Non Allacciata
2 - spia luminosa airbag lato passeggero disattivato 3 - spia luminosa cintura di sicurezza non allacciata Tutti i diritti riservati. La divulgazione e riproduzione di questa guida, in tutto o in parte, sotto qualunque forma è severamente proibita. FIAT TIPO -75- . 0.0...
Seite 80: Spia Luminosa Avaria Sistema Airbag
Quando la funzione è attiva, la spia luminosa sul quadro strumenti rimane accesa. Tutti i diritti riservati. La divulgazione e riproduzione di questa guida, in tutto o in parte, sotto qualunque forma è severamente proibita. FIAT TIPO -76- . 0.0...
Seite 81: Diagramma Operativo Tenditori Cinture Di Sicurezza E Airbag Anteriori
Diagramma operativo tenditori cinture di sicurezza e airbag anteriori Tutti i diritti riservati. La divulgazione e riproduzione di questa guida, in tutto o in parte, sotto qualunque forma è severamente proibita. FIAT TIPO -77- . 0.0...
Seite 82 Diagramma operativo tenditori cinture di sicurezza posteriori e airbag laterali Tutti i diritti riservati. La divulgazione e riproduzione di questa guida, in tutto o in parte, sotto qualunque forma è severamente proibita. FIAT TIPO -78- . 0.0...
Seite 83: Modulo Parcheggio Assistito (Pam)
1 altoparlante (segnalatore acustico)  2 altoparlanti radio anteriori  2 altoparlanti radio posteriori Tutti i diritti riservati. La divulgazione e riproduzione di questa guida, in tutto o in parte, sotto qualunque forma è severamente proibita. FIAT TIPO -79- . 0.0...
Seite 84: Logica Di Azionamento Del Sistema
La posizione e il tipo di ostacoli sono determinati basandosi su ogni processo di misurazione effettuato e sulla distanza fra i sensori. Queste informazioni permettono di determinare la distanza reale con grande precisione in condizioni critiche.
Seite 85: Autodiagnosi
Le avarie vengono registrate secondo il tipo e la frequenza degli avvenimenti; queste informazioni possono essere lette tramite strumenti diagnostici attraverso la rete CAN e vengono visualizzati sul display del cruscotto. Ciascun sensore ha il proprio codice avaria: •...
Seite 86: Modulo Parcheggio Assistito (Pam)
Acquisizione su CAN bus delle condizioni operative e di avaria dei sensori del sistema di parcheggio assistito Indicazione di avaria del sistema Tutti i diritti riservati. La divulgazione e riproduzione di questa guida, in tutto o in parte, sotto qualunque forma è severamente proibita. FIAT TIPO -82- . 0.0...
Seite 87 Legenda: 1. Corpo centralina 2. connessione 3. Pin Tutti i diritti riservati. La divulgazione e riproduzione di questa guida, in tutto o in parte, sotto qualunque forma è severamente proibita. FIAT TIPO -83- . 0.0...
Seite 88 Sensore (posteriore sinistro, interno) Alimentazione sensore posteriore Sensore (posteriore sinistro, esterno) Ingresso rimorchio n.c. Massa sensore Tutti i diritti riservati. La divulgazione e riproduzione di questa guida, in tutto o in parte, sotto qualunque forma è severamente proibita. FIAT TIPO -84- . 0.0...
Seite 89: Zone Di Copertura
(valore nella figura sotto riportata) è all incirca di 80 ± 10 Tutti i diritti riservati. La divulgazione e riproduzione di questa guida, in tutto o in parte, sotto qualunque forma è severamente proibita. FIAT TIPO -85- . 0.0...
Seite 90: Gestione Gancio Di Traino ( Nel Caso In Cui Il Gancio Non Sia Rimuovibile )
Tutti i diritti riservati. La divulgazione e riproduzione di questa guida, in tutto o in parte, sotto qualunque forma è severamente proibita. FIAT TIPO -86- . 0.0...
Seite 91: Schema Elettrico
CHEMA ELETTRICO Tutti i diritti riservati. La divulgazione e riproduzione di questa guida, in tutto o in parte, sotto qualunque forma è severamente proibita. FIAT TIPO -87- . 0.0...
Seite 92 Sensore posteriore destro, interno Sensore posteriore destro, esterno POLO KL 15 da F49 per PAM Tutti i diritti riservati. La divulgazione e riproduzione di questa guida, in tutto o in parte, sotto qualunque forma è severamente proibita. FIAT TIPO -88- . 0.0...
Seite 93: Quadro Strumenti Ipc
5. Contametri (visualizzatore della distanza percorsa in chilometri o miglia) 6. Tempo 7. Temperatura esterna 8. Indicazione funzione Start&Stop Tutti i diritti riservati. La divulgazione e riproduzione di questa guida, in tutto o in parte, sotto qualunque forma è severamente proibita. FIAT TIPO -89- . 0.0...
Seite 94: Definizione Spie
Intervento / guasto Controllo elettronico della controllo elettronico stabilità spento della stabilità Tutti i diritti riservati. La divulgazione e riproduzione di questa guida, in tutto o in parte, sotto qualunque forma è severamente proibita. FIAT TIPO -90- . 0.0...
Seite 95 La figura di seguito riportata mostra tutte le serigrafie comprese nell EVIC, ciascuna nella posizione corretta. Tutti i diritti riservati. La divulgazione e riproduzione di questa guida, in tutto o in parte, sotto qualunque forma è severamente proibita. FIAT TIPO -91- . 0.0...
Seite 96: Template Di Visualizzazione
Template di visualizzazione Tutti i diritti riservati. La divulgazione e riproduzione di questa guida, in tutto o in parte, sotto qualunque forma è severamente proibita. FIAT TIPO -92- . 0.0...
Seite 97 3. Contametri (visualizzatore della distanza percorsa in chilometri o miglia) e icone qualsiasi segnalazione di avaria. Tutti i diritti riservati. La divulgazione e riproduzione di questa guida, in tutto o in parte, sotto qualunque forma è severamente proibita. FIAT TIPO -93- . 0.0...
Seite 98: Caratteristiche Display Tft
Trip Questo menu contiene i seguenti sottomenu: Tutti i diritti riservati. La divulgazione e riproduzione di questa guida, in tutto o in parte, sotto qualunque forma è severamente proibita. FIAT TIPO -94- . 0.0...
Seite 99 Icona Autonomia Consumo istantaneo Informazioni sul viaggio Descrizione Icona Distanza Tempo di percorrenza Tutti i diritti riservati. La divulgazione e riproduzione di questa guida, in tutto o in parte, sotto qualunque forma è severamente proibita. FIAT TIPO -95- . 0.0...
Seite 100 Una volta che il cliente è uscito da questo menu, le unità ritornano al valore selezionato nelle impostazioni. Tutti i diritti riservati. La divulgazione e riproduzione di questa guida, in tutto o in parte, sotto qualunque forma è severamente proibita. FIAT TIPO -96- . 0.0...
Seite 101 Il grafico segnala che tutti gli pneumatici hanno una pressione bassa, anche se uno solo di essi è effettivamente sgonfio. Quando si verifica un evento di questo tipo, la spia TPMS si illuminerà nel cluster e, se si sta visualizzando un altro elemento del menu, la schermata TPMS comparirà come popup, altrimenti ’...
Seite 102: Audio
EVIC ripete alcune informazioni, visualizzate sul display VP, in un menu dedicato o nella riga del titolo a seconda della fonte delle informazioni. Tutti i diritti riservati. La divulgazione e riproduzione di questa guida, in tutto o in parte, sotto qualunque forma è severamente proibita. FIAT TIPO -98- . 0.0...
Seite 103: Telefono
Le chiamate sono ordinate nello stesso modo in cui compaiono sul telefono e anche sul VP. Tutti i diritti riservati. La divulgazione e riproduzione di questa guida, in tutto o in parte, sotto qualunque forma è severamente proibita. FIAT TIPO -99- . 0.0...
Seite 104: Navigazione
’ icona che simboleggia il tipo di chiamata (in entrata, in uscita e persa): Chiamata in entrata Chiamata in uscita Chiamata persa Lettore di SMS Questo sottomenu visualizza gli ultimi 10 SMS con un’icona che mostra se l’SMS è già stato letto o meno;...
Seite 105: Messaggi
Il numero di messaggi è indicato dai punti sulla parte superiore della schermata; usare i pulsanti freccia destro e sinistro per scorrere tra i messaggi. Tutti i diritti riservati. La divulgazione e riproduzione di questa guida, in tutto o in parte, sotto qualunque forma è severamente proibita. FIAT TIPO -101- . 0.0...
Seite 106: Attivazione Del Menu
’ I pulsanti inferiori controllano l interazione con il VP. Tutti i diritti riservati. La divulgazione e riproduzione di questa guida, in tutto o in parte, sotto qualunque forma è severamente proibita. FIAT TIPO -102- . 0.0...
Seite 108: Schema Elettrico
Segnale negativo (comandi CAF+, CAF-) a LSS Massa (comandi CAF+, CAF-) a LSS Non collegato Non collegato Tutti i diritti riservati. La divulgazione e riproduzione di questa guida, in tutto o in parte, sotto qualunque forma è severamente proibita. FIAT TIPO -104- . 0.0...
Seite 109: Telecamera Posteriore
Tipicamente, la larghezza massima dei parafanghi posteriori è la parte più larga del posteriore di un veicolo. Tutti i diritti riservati. La divulgazione e riproduzione di questa guida, in tutto o in parte, sotto qualunque forma è severamente proibita. FIAT TIPO -105- . 0.0...
Seite 110: Gestione Rvc
 Stato retromarcia(cambio manuale);  Stato selettore cambio (cambio automatico)  Richiesta griglie dinamiche Tutti i diritti riservati. La divulgazione e riproduzione di questa guida, in tutto o in parte, sotto qualunque forma è severamente proibita. FIAT TIPO -106- . 0.0...
Seite 111: Schema Elettrico E Pin Out
Successivamente l immagine sovrascritta viene inviata dalla retrocamera al modulo Radio con un segnale in uscita di tipo NTSC. Il positivo e negativo del segnale sono twistati e schermati per evitare disturbi al segnale stesso. Il modulo Radio riceve via CAN BH anche il segnale sullo stato del portellone del bagagliaio per ’...
Seite 113 Engine stopping mode with automatic transmission..............43 Keeping the engine stopped with automatic transmission............. 43 Engine restarting mode with automatic transmission..............44 All rights reserved. The circulation and reproduction of all or part of this guide by any means is prohibited. FIAT TIPO...
Seite 114 Characteristics ..........................72 Composition ............................ 72 Operation ............................72 ......................73 SATELLITE SIDE IMPACT SENSORS Characteristics ..........................73 Operation ............................73 All rights reserved. The circulation and reproduction of all or part of this guide by any means is prohibited. FIAT TIPO...
Seite 115 Pinout ............................102 REAR VIEW CAMERA ........................103 ........................103 YNAMIC VERLAY RVC M ..........................104 ANAGEMENT – ......................105 IRING DIAGRAM AND PIN All rights reserved. The circulation and reproduction of all or part of this guide by any means is prohibited. FIAT TIPO...
Seite 116: Electrical System
The following fuses are fitted in the CBA: CAL for the protection of the starter motor CBA for vehicle: 1.4 T-Jet All rights reserved. The circulation and reproduction of all or part of this guide by any means is prohibited. FIAT TIPO...
Seite 117: Front Pdc
The front PDC is inserted on the front vehicle wiring harness and fixed to the front left wing. The location of the fuses and relays fitted on the PDC is indicated below. All rights reserved. The circulation and reproduction of all or part of this guide by any means is prohibited. FIAT TIPO...
Seite 118 KL30 PTC1 w/o CBA - KL30 DDCT SDU Not connected Not connected Not connected KL30 SOC SOH BATTERY FEED DEFROSTING RLY 87 All rights reserved. The circulation and reproduction of all or part of this guide by any means is prohibited. FIAT TIPO...
Seite 119 BLOW BY HEATER (opt 1.3 – opt 1.6) micro RR WINDOW HEATER micro Starter maxi KL30 PTC1 w/o CBA - KL30 DDCT SDU All rights reserved. The circulation and reproduction of all or part of this guide by any means is prohibited. FIAT TIPO...
Seite 120: Rear Pdc
Seat heaters Rear power outlet Seat heaters Relay name Function Lumbar regulator Seat heaters Seat heaters Rear power outlet All rights reserved. The circulation and reproduction of all or part of this guide by any means is prohibited. FIAT TIPO...
Seite 121: Current Generation
The following example is the alternator fitted on the 1.3 Multijet II 95 HP with Stop & Start system. All rights reserved. The circulation and reproduction of all or part of this guide by any means is prohibited. FIAT TIPO...
Seite 122 An example of traditional alternator fitted on 1.3 engines, without Stop & Start system. Rated voltage 14 V Maximum continuous speed 18,000 rpm Voltage regulator Conventional electronic type All rights reserved. The circulation and reproduction of all or part of this guide by any means is prohibited. FIAT TIPO -10-...
Seite 123: Iam (Intelligent Alternator)
NCM to implement the appropriate strategies. This system will be installed on the following engine versions: 1.3 MJet 95 HP  All rights reserved. The circulation and reproduction of all or part of this guide by any means is prohibited. FIAT TIPO -11-...
Seite 124: Description Of The Components
Front and rear wiper motor Battery info (Vmax, Vmin, NBC faults) DESCRIPTION OF THE COMPONENTS Alternator 1 – positive pole of alternator All rights reserved. The circulation and reproduction of all or part of this guide by any means is prohibited. FIAT TIPO -12-...
Seite 125: Positive Pole Of Alternator (B+)
The NCM provides the intelligent alternator with commands via LIN according to driving style and the parameters received via C-CAN from the NBC. All rights reserved. The circulation and reproduction of all or part of this guide by any means is prohibited. FIAT TIPO -13-...
Seite 126: Nbc
IBS (Intelligent Battery Sensor) – battery state of charge sensor Dummy pole mounting bracket Tightening to negative battery pole All rights reserved. The circulation and reproduction of all or part of this guide by any means is prohibited. FIAT TIPO -14-...
Seite 127: Body Computer (Bcm)
The Body Computer is positioned under the dashboard lining to the left of the steering wheel behind a plastic cover which is removable for access to the fuses. All rights reserved. The circulation and reproduction of all or part of this guide by any means is prohibited. FIAT TIPO -15-...
Seite 128: Fuse List
Kl12 for seta heaters/lumbar regulator/real power outlet/T08 engine Pos 14 compartment (Starter relay) Pos 15 15 A KL15 for power outlet All rights reserved. The circulation and reproduction of all or part of this guide by any means is prohibited. FIAT TIPO -16-...
Seite 130 The BCM extracts the part relating to the airbag module from the Proxy and sends it to the latter in a file. The Proxy alignment must always be carried out after running “restore vehicle configuration”. All rights reserved. The circulation and reproduction of all or part of this guide by any means is prohibited. FIAT TIPO -18-...
Seite 131: Interior Lighting
The interior lighting in the vehicle is achieved through the following light sources: Front central roof light. Rear central roof light. Passenger side glove compartment light (optional) All rights reserved. The circulation and reproduction of all or part of this guide by any means is prohibited. FIAT TIPO -19-...
Seite 132: Luggage Compartment Lights
6 – Light on right sunshade (optional). 7 – Light on left sunshade (optional). 8 – Front center dome lamp. All rights reserved. The circulation and reproduction of all or part of this guide by any means is prohibited. FIAT TIPO -20-...
Seite 133 Key: 1 – IPC. 2 – Stack switches 3 – Front right headlamp. 4 – Front left headlamp. All rights reserved. The circulation and reproduction of all or part of this guide by any means is prohibited. FIAT TIPO -21-...
Seite 134: Exterior Lighting - Headlights
1 – Low beam. 2 – High beam + DRL 3 – Turn indicator lamp 4 – Front fog light All rights reserved. The circulation and reproduction of all or part of this guide by any means is prohibited. FIAT TIPO -22-...
Seite 135 1 – Reverse lamp. 2 – Turn indicator 3 – Position + Stop 4 – Position 5 – Fog lamp All rights reserved. The circulation and reproduction of all or part of this guide by any means is prohibited. FIAT TIPO -23-...
Seite 136 16 W Front roof light Front roof lights (sunshade) Rear roof light Luggage compartment light Glove box light All rights reserved. The circulation and reproduction of all or part of this guide by any means is prohibited. FIAT TIPO -24-...
Seite 137 1 – Front fog light (55W) 2 – Right headlamp 3 – Left headlamp 4 – Front fog light (55W) All rights reserved. The circulation and reproduction of all or part of this guide by any means is prohibited. FIAT TIPO -25-...
Seite 138 Rear. Key: 1 – Right rear lamp 2 – Left rear lamp Third brake light. All rights reserved. The circulation and reproduction of all or part of this guide by any means is prohibited. FIAT TIPO -26-...
Seite 139: Exterior Light Activation Switch
Two switches built into on the left side of the driver side dashboard are used to activate the following functions: Front fog lights  Rear fog lights  Headlight level  All rights reserved. The circulation and reproduction of all or part of this guide by any means is prohibited. FIAT TIPO -27-...
Seite 141: Front Door Switches
Front door switches. Driver switch Front passenger switch All rights reserved. The circulation and reproduction of all or part of this guide by any means is prohibited. FIAT TIPO -29-...
Seite 142: Rear Door Switches
The window movement mechanism is connected to a carrier with screws. The carrier is located behind the door panel and is in turn screwed to the frame of the door itself. All rights reserved. The circulation and reproduction of all or part of this guide by any means is prohibited. FIAT TIPO -30-...
Seite 143 UPDN Window from Driver Stack Enable Command for Rear Window lifter Switch Chassis GND for Drv Window lifter Stack All rights reserved. The circulation and reproduction of all or part of this guide by any means is prohibited. FIAT TIPO -31-...
Seite 144 The supply is sent directly by the BCM. When the UP/DOWN movement is requested the related relay will be closed to send feed to the motor itself. All rights reserved. The circulation and reproduction of all or part of this guide by any means is prohibited. FIAT TIPO -32-...
Seite 145: Wiring Diagram Windows Lifter - Low Version
1. Passenger’s door side window lifter actuator 2. Front RH window lift switch 3. Driver Door Commands 4. Driver’s door side window lifter actuator All rights reserved. The circulation and reproduction of all or part of this guide by any means is prohibited. FIAT TIPO -33-...
Seite 146: Wiring Diagram Windows Lifter - High Version
Rear LH window lift switch Rear RH window lift switch Driver Door Commands Rear Right PowerWindow Front Left Power Window All rights reserved. The circulation and reproduction of all or part of this guide by any means is prohibited. FIAT TIPO -34-...
Seite 147: Wipers
The control on the steering column stalk is electrically connected to the BCM. This receives MUX signals (different levels of resistance according to the position of the lever) from the steering column stalk. All rights reserved. The circulation and reproduction of all or part of this guide by any means is prohibited. FIAT TIPO -35-...
Seite 148: Windscreen Wiper Motor
2. Front wiper motor supply (low speed) 3. Front wiper motor parking contact (normally closed @ ground) 4. Front wiper motor ground All rights reserved. The circulation and reproduction of all or part of this guide by any means is prohibited. FIAT TIPO -36-...
Seite 149: Electric Screen Washer Circuit Pump
Key: 1. Supply 2. Ground 3. LIN Bus All rights reserved. The circulation and reproduction of all or part of this guide by any means is prohibited. FIAT TIPO -37-...
Seite 150: Door Locking Function
(the bonnet switch is only present if there is the alarm). The BCMs on EMEA-version vehicles cannot manage door locking if one or more doors are open. All rights reserved. The circulation and reproduction of all or part of this guide by any means is prohibited. FIAT TIPO -38-...
Seite 151 The resistance of the PTC element increases as its temperature increases, consequently interrupting the electrical circuit. All rights reserved. The circulation and reproduction of all or part of this guide by any means is prohibited. FIAT TIPO -39-...
Seite 152: Wiring Diagram
7 – Central control panel actuators 4 – Driver’s door side switches and actuators 8 – External electrical trunk release command (Optional) All rights reserved. The circulation and reproduction of all or part of this guide by any means is prohibited. FIAT TIPO -40-...
Seite 153: Immobilizer
BCM. Proxy alignment allows the BCM to send the appropriate part of the Proxy to each individual module. All rights reserved. The circulation and reproduction of all or part of this guide by any means is prohibited. FIAT TIPO -41-...
Seite 154: Stop/Start System
With the vehicle stationary, the engine (3) stops with the gearbox in neutral (1) and the clutch pedal (2) released. The engine can be stopped at speeds below 7 km/h. All rights reserved. The circulation and reproduction of all or part of this guide by any means is prohibited. FIAT TIPO -42-...
Seite 155: Engine Restarting Mode With Manual Gearbox
With the brake pedal pressed (3) and the engine at standstill (4), position the gear lever at N (5) and release the brake pedal (6). All rights reserved. The circulation and reproduction of all or part of this guide by any means is prohibited. FIAT TIPO -43-...
Seite 156: Engine Restarting Mode With Automatic Transmission
With automatic climate control, if a suitable level of thermal comfort has not yet been reached. Heated windscreen active.  In the above case, an informative message is shown on the panel. All rights reserved. The circulation and reproduction of all or part of this guide by any means is prohibited. FIAT TIPO -44-...
Seite 157: Automatic Restarting Conditions
If you want to make the most of climate comfort, the Start&Stop system can be deactivated to allow continuous operation of the climate control system. All rights reserved. The circulation and reproduction of all or part of this guide by any means is prohibited. FIAT TIPO -45-...
Seite 158: Irregular Operation
A: added components. M-HW: components with modified hardware. M-HW/SW: components with modified hardware/software. CO: Carry Over components (not modified). All rights reserved. The circulation and reproduction of all or part of this guide by any means is prohibited. FIAT TIPO -46-...
Seite 159: Sensor For Gearbox In Neutral
The gearbox sensor generates a PWM signal with a duty cycle between 33% and 67% when the gearbox is in neutral. All rights reserved. The circulation and reproduction of all or part of this guide by any means is prohibited. FIAT TIPO -47-...
Seite 160: Vacuum Sensor On Brake Servo
The ECM receives from the rotary sensor associated to the clutch pedal a value which can be HIGH (pedal not pressed), MIDDLE (pedal partly pressed), LOW (pedal pressed) or ERROR (sensor error). All rights reserved. The circulation and reproduction of all or part of this guide by any means is prohibited. FIAT TIPO -48-...
Seite 161: Fuel Pump
Two types of stabilisers are available: 90 W if the car is only equipped with the radio and 180 W if it has both the radio and the Hi-Fi system. All rights reserved. The circulation and reproduction of all or part of this guide by any means is prohibited. FIAT TIPO -49-...
Seite 162: Ibs (Intelligent Battery Sensor Or Battery Monitor) And Dummy Negative Pole
The IBS performs the following measurements: Battery voltage (V)   Battery current (A)  Battery temperature (°C) All rights reserved. The circulation and reproduction of all or part of this guide by any means is prohibited. FIAT TIPO -50-...
Seite 163: Calibration Of The Ibs
Tolerance O.K. Tolerance O.K. O.K. Out of range Out of range Out of range Tolerance O.K. Calibration Standard operation All rights reserved. The circulation and reproduction of all or part of this guide by any means is prohibited. FIAT TIPO -51-...
Seite 164: Use Of Information Supplied By The Ibs
(actions on the brake, clutch and accelerator pedals) are satisfied in the same way as the other conditions controlled by the ECM. All rights reserved. The circulation and reproduction of all or part of this guide by any means is prohibited. FIAT TIPO -52-...
Seite 165: Cranking
Inside the BCM is a relay, R2, the power line of which is in series with the power line of relay R1 managed by the ECM. All rights reserved. The circulation and reproduction of all or part of this guide by any means is prohibited. FIAT TIPO -53-...
Seite 166: Failed Engine Cut Out Conditions
DPF is carrying out the regeneration of the filter. All rights reserved. The circulation and reproduction of all or part of this guide by any means is prohibited. FIAT TIPO -54-...
Seite 167: Conditions Managed By The Bcm
Failure on BCM relay: the automatic engine cut-out is not allowed in the case of malfunction of the start-up circuit relay operated by the BCM. All rights reserved. The circulation and reproduction of all or part of this guide by any means is prohibited. FIAT TIPO -55-...
Seite 168: Automatic Restarting
Function Status (SOF) is below 7.3 V   the battery temperature is below −24°C  All rights reserved. The circulation and reproduction of all or part of this guide by any means is prohibited. FIAT TIPO -56-...
Seite 169: Disabling Of Automatic Restarting (Safety Function)
Engine rpm sensor  Camshaft sensor  Reverse switch  Engine or Powertrain Control Module (with MIL on).  All rights reserved. The circulation and reproduction of all or part of this guide by any means is prohibited. FIAT TIPO -57-...
Seite 170: Conditions Managed By The Bcm
Failure on BCM relay: automatic engine restarting is not allowed in the case of malfunction of relay T20 controlled by the BCM. All rights reserved. The circulation and reproduction of all or part of this guide by any means is prohibited. FIAT TIPO -58-...
Seite 171: Digital Networks
ECUs in the Next-Generation architecture occurs through the following digital networks: CAN-C1 (high-speed 500 kb/s)   CAN-BH (medium-speed 125 kb/s) All rights reserved. The circulation and reproduction of all or part of this guide by any means is prohibited. FIAT TIPO -59-...
Seite 172: Can-C1
CAN-C1 reaches the DLC multiple diagnosis connector. The 120-ohm terminal resistors of the CAN-C1 are located in the BCM and in the ECM. All rights reserved. The circulation and reproduction of all or part of this guide by any means is prohibited. FIAT TIPO -60-...
Seite 173: Can-Bh
The CAN-BH is in the DLC multiple diagnosis connector. The 120-ohm terminal resistors are in the BCM and the IPC module. All rights reserved. The circulation and reproduction of all or part of this guide by any means is prohibited. FIAT TIPO -61-...
Seite 174 Pin 3 – CAN-BH High Pin 11 – CAN – BH Low Pin 14 – CAN-C1 Low Pin 6 – CAN-C1 High All rights reserved. The circulation and reproduction of all or part of this guide by any means is prohibited. FIAT TIPO -62-...
Seite 175 The CAN-C1, CAN-C2 and CAN-BH enter Sleep mode approximately 10–12 seconds after the key is turned to OFF. All rights reserved. The circulation and reproduction of all or part of this guide by any means is prohibited. FIAT TIPO -63-...
Seite 176: Electrical Continuity Of The Networks
60 ohms for all three networks. CAN – BH – (Pin 11 and Pin 3) CAN-C1 – (Pin 14 and Pin 6) All rights reserved. The circulation and reproduction of all or part of this guide by any means is prohibited. FIAT TIPO -64-...
Seite 178: Passive Safety System (Airbag)
Body Computer for possible end-of-line customisation (Proxy), and consequent  reduction of number of parts at Spare Parts. All rights reserved. The circulation and reproduction of all or part of this guide by any means is prohibited. FIAT TIPO -66-...
Seite 179: Composition
It manages all the containment system detection and activation devices by processing signals from the various sensors distributed throughout the car plus the internal sensors. All rights reserved. The circulation and reproduction of all or part of this guide by any means is prohibited. FIAT TIPO -67-...
Seite 180: Operation
The final activation, corresponding to the maximum number for the limits indicated, will prevent further reset procedures. All rights reserved. The circulation and reproduction of all or part of this guide by any means is prohibited. FIAT TIPO -68-...
Seite 181: Self-Diagnosis
These openings also serve to “soften” the passenger’s impact against the bag and prevent abrasions. All rights reserved. The circulation and reproduction of all or part of this guide by any means is prohibited. FIAT TIPO -69-...
Seite 182: Passenger Side Airbag Module
Hold down the button to return to the standard screen without storing. When the function is on, the instrument panel warning light stays on. All rights reserved. The circulation and reproduction of all or part of this guide by any means is prohibited. FIAT TIPO -70-...
Seite 183: Side Bag Module
It is not possible to carry out operations on seats fitted with airbags, apart from seat  removing/refitting. It is strictly forbidden to dismantle seats equipped with airbags.  All rights reserved. The circulation and reproduction of all or part of this guide by any means is prohibited. FIAT TIPO -71-...
Seite 184: Side Window Bag Module ( Head Bag )
The bag deflates immediately after being inflated by the gas because the fabric is permeable. All rights reserved. The circulation and reproduction of all or part of this guide by any means is prohibited. FIAT TIPO -72-...
Seite 186: Operation
NOTE: Once the pretensioners have been activated, the belts are locked and must be replaced. All rights reserved. The circulation and reproduction of all or part of this guide by any means is prohibited. FIAT TIPO -74-...
Seite 187: Seat Belts Not Fastened Signal
1 - airbag system fault warning light 2 - passenger side airbag disabled warning light 3 - seat belt not fastened warning light All rights reserved. The circulation and reproduction of all or part of this guide by any means is prohibited. FIAT TIPO -75-...
Seite 188: Airbag System Fault Warning Light
Hold down the button to return to the standard screen without storing. When the function is on, the instrument panel warning light stays on. All rights reserved. The circulation and reproduction of all or part of this guide by any means is prohibited. FIAT TIPO -76-...
Seite 189: Front Airbag And Seatbelt Tighteners Operating Diagram
Front airbag and seatbelt tighteners operating diagram All rights reserved. The circulation and reproduction of all or part of this guide by any means is prohibited. FIAT TIPO -77-...
Seite 191: Pam (Parking Aid Module)
 Electrical power supply of the ECU; Electrical power supply for the sensor; Interface for sensor signal; Input for trailer presence; High speed CAN All rights reserved. The circulation and reproduction of all or part of this guide by any means is prohibited. FIAT TIPO -79-...
Seite 192: System Activation Logic
3 seconds (stopping of warning during manoeuvres parallel to walls). Warnings are not emitted in the presence of a trailer. All rights reserved. The circulation and reproduction of all or part of this guide by any means is prohibited. FIAT TIPO -80-...
Seite 193: Self Diagnosys
ECU via the same line used for the transmission request. Key: 1. Voltage 2. Signal 3. Ground All rights reserved. The circulation and reproduction of all or part of this guide by any means is prohibited. FIAT TIPO -81-...
Seite 194: Park Aid Module (Pam)
Transmission on CAN bus of the system configuration selected by the driver Implementation of the “Chime Request” signals All rights reserved. The circulation and reproduction of all or part of this guide by any means is prohibited. FIAT TIPO -82-...
Seite 195 The PAM is located in rear right part of the car, in the trunk, under the internal cover. Key: 1. Module body 2. connection 3. Pins Pin out All rights reserved. The circulation and reproduction of all or part of this guide by any means is prohibited. FIAT TIPO -83-...
Seite 196: Covered Areas
The second approach distance starts 30 ± 5 cm from the end of the vehicle body and must cover its entire width (excluding the wing mirrors). All rights reserved. The circulation and reproduction of all or part of this guide by any means is prohibited. FIAT TIPO -84-...
Seite 197: Side Coverage Area
The dimensions of the blank area around the hook must be modified accordingly with the size, position and shape of the hook in order to avoid acoustic signalling due to the hook’s presence. All rights reserved. The circulation and reproduction of all or part of this guide by any means is prohibited. FIAT TIPO -85-...
Seite 199 Rear left internal Sensor Rear right internal Sensor Rear right external Sensor KL 15 from F49 for PAM All rights reserved. The circulation and reproduction of all or part of this guide by any means is prohibited. FIAT TIPO -87-...
Seite 200: Ipc Instrument Panel
4. "Cruise Control" display 5. Odometer (display of distance travelled in kilometres/miles) 6. Time 7. Outside temperature 8. Start&Stop function indication All rights reserved. The circulation and reproduction of all or part of this guide by any means is prohibited. FIAT TIPO -88-...
Seite 201: Telltale Definition
Press brake / clutch transmission fail /Dual pedal indicator clutch transmission fail Electronic Stability Electronic Stability Control Control intervention / fail All rights reserved. The circulation and reproduction of all or part of this guide by any means is prohibited. FIAT TIPO -89-...
Seite 202 Air bag fail Door(s) ajar Below figure shows all the serigraphs included in the EVIC in their proper position. All rights reserved. The circulation and reproduction of all or part of this guide by any means is prohibited. FIAT TIPO -90-...
Seite 203: Visualization Templates
2. Digital fuel level indicator with reserve warning light 3. Display 4. Digital engine coolant temperature display with overheating warning light 5. Tachometer. All rights reserved. The circulation and reproduction of all or part of this guide by any means is prohibited. FIAT TIPO -91-...
Seite 204: Tft Display Features
Engine Oil Life – Battery Voltage – Service Audio   Phone  Navigation (if available)  Messages All rights reserved. The circulation and reproduction of all or part of this guide by any means is prohibited. FIAT TIPO -92-...
Seite 206 When the customer exits this menu the units returns to what has been set in the settings. All rights reserved. The circulation and reproduction of all or part of this guide by any means is prohibited. FIAT TIPO -94-...
Seite 207 The visualization of these items shown: the gauge, the minimum and maximum value of the bargraph and the relating icon. All rights reserved. The circulation and reproduction of all or part of this guide by any means is prohibited. FIAT TIPO -95-...
Seite 208: Audio
EVIC repeats some information visualized on the VP display depending on the source in a dedicated menu, or in the title line. All rights reserved. The circulation and reproduction of all or part of this guide by any means is prohibited. FIAT TIPO -96-...
Seite 209: Phone
The call are in the same order that there is in the phone and also in the VP. All rights reserved. The circulation and reproduction of all or part of this guide by any means is prohibited. FIAT TIPO -97-...
Seite 210: Navigation
 The distance to next maneuver  The name of the street  The turn by turn indication All rights reserved. The circulation and reproduction of all or part of this guide by any means is prohibited. FIAT TIPO -98-...
Seite 211: Messages
Dots are visualized only when is stored more than 1 message and are always centered in the display. All rights reserved. The circulation and reproduction of all or part of this guide by any means is prohibited. FIAT TIPO -99-...
Seite 212: Menu Activation
CANC button: sets CC in standby without erasing the set speed; Cruise Control button (center): sets CC on/off. Bottom buttons are disabled and covered. All rights reserved. The circulation and reproduction of all or part of this guide by any means is prohibited. FIAT TIPO -100-...
Seite 213: Ipc Functions
Resetting of pre-delivery mileage is carried out through diagnosis equipment in the IPC module diagnosis. All rights reserved. The circulation and reproduction of all or part of this guide by any means is prohibited. FIAT TIPO -101-...
Seite 214: Wiring Diagram
C-CAN H OUT to ORC Negative signal (CAF+, CAF- commands) to LSS GND (CAF+, CAF- commands) to LSS Not connected Not connected All rights reserved. The circulation and reproduction of all or part of this guide by any means is prohibited. FIAT TIPO -102-...
Seite 215: Rear View Camera
3 – Start offset for Bumper projection 7 – Marker lenght 4 – Distance to first marker 8 – Overlay width All rights reserved. The circulation and reproduction of all or part of this guide by any means is prohibited. FIAT TIPO -103-...
Seite 216: Rvc Management
The Radio module also receives via CAN BH the signal of the status of the boot lid, to avoid activating the rear view camera by mistake when the boot is "OPEN". All rights reserved. The circulation and reproduction of all or part of this guide by any means is prohibited. FIAT TIPO -104-...
Seite 217: Wiring Diagram And Pin - Out
1 - Earth for video cable 6 – Video signal + 2 – LIN_2 7 – External screening All rights reserved. The circulation and reproduction of all or part of this guide by any means is prohibited. FIAT TIPO -105-...
Seite 219 Motor-Startmodus bei Schaltgetriebe..................... 46 Motor-Stoppmodus bei Automatikgetriebe..................46 Halten des Motors im Stoppmodus bei Automatikgetriebe............47 Alle Rechte vorbehalten. Die Verbreitung und Vervielfältigung des gesamten Leitfadens oder von Auszügen desselben in jedweder Form und Weise ist verboten. FIAT TIPO . 0.0...
Seite 220 Eigenschaften ..........................76 Aufbau ............................76 Betrieb ............................76 ....................77 ATELLITEN EITENAUFPRALLSENSOREN Eigenschaften ..........................77 Alle Rechte vorbehalten. Die Verbreitung und Vervielfältigung des gesamten Leitfadens oder von Auszügen desselben in jedweder Form und Weise ist verboten. FIAT TIPO . 0.0...
Seite 221 Pinbelegung ..........................109 RÜCKFAHRKAMERA ........................110 .........................110 YNAMISCHES ITTERNETZ RVC M ..........................111 ANAGEMENT ......................112 CHALTPLAN UND INBELEGUNG Alle Rechte vorbehalten. Die Verbreitung und Vervielfältigung des gesamten Leitfadens oder von Auszügen desselben in jedweder Form und Weise ist verboten. FIAT TIPO . 0.0...
Seite 222: Elektrische Anlage
CBA ist mit folgenden Sicherungen ausgestattet: CAL zum Schutz des Anlassers CBA für das Fahrzeug: 1.4 T-Jet Alle Rechte vorbehalten. Die Verbreitung und Vervielfältigung des gesamten Leitfadens oder von Auszügen desselben in jedweder Form und Weise ist verboten. FIAT TIPO . 0.0...
Seite 223: Vorderes Pdc
Das vordere PDC ist im frontseitigen Fahrzeugkabelbaum eingesetzt und am vorderen linken Kotflügel befestigt. Weiter unten wird die Anordnung der im PDC montierten Sicherungen und Relais gezeigt. Alle Rechte vorbehalten. Die Verbreitung und Vervielfältigung des gesamten Leitfadens oder von Auszügen desselben in jedweder Form und Weise ist verboten. FIAT TIPO . 0.0...
Seite 225 KL30 PTC1 ohne CBA - KL30 DDCT SDU Nicht angeschlossen Nicht angeschlossen Nicht angeschlossen KL30 SOC SOH BATTERIE VERSORGUNG ENTFROSTEN RLY 87 Alle Rechte vorbehalten. Die Verbreitung und Vervielfältigung des gesamten Leitfadens oder von Auszügen desselben in jedweder Form und Weise ist verboten. FIAT TIPO . 0.0...
Seite 226: Dieselfilterheizung
Mikro SCHEIBENHEIZUNG HINTEN RECHTS Mikro Anlasser Maxi KL30 PTC1 ohne CBA - KL30 DDCT SDU Alle Rechte vorbehalten. Die Verbreitung und Vervielfältigung des gesamten Leitfadens oder von Auszügen desselben in jedweder Form und Weise ist verboten. FIAT TIPO . 0.0...
Seite 227: Hinteres Pdc
I [A] Geschützte Verbraucher Lordosenverstellung Sitzheizungen Hinterer Stromausgang Sitzheizungen Relaisbezeichnung Funktion Lordosenverstellung Sitzheizungen Sitzheizungen Hinterer Stromausgang Alle Rechte vorbehalten. Die Verbreitung und Vervielfältigung des gesamten Leitfadens oder von Auszügen desselben in jedweder Form und Weise ist verboten. FIAT TIPO . 0.0...
Seite 228: Stromerzeugung
1.6 Mjet II Denso Herkömmlich 1.6 Mjet II Denso Herkömmlich E4/E5+/E6 1.6 eTorq Bosch Herkömmlich E4/E5+/E6 Alle Rechte vorbehalten. Die Verbreitung und Vervielfältigung des gesamten Leitfadens oder von Auszügen desselben in jedweder Form und Weise ist verboten. FIAT TIPO -10- . 0.0...
Seite 229 Das folgende Beispiel betrifft den im 1.3 Multijet II 95 PS Motor mit Stopp-/Start-Automatik eingebauten Generator. Alle Rechte vorbehalten. Die Verbreitung und Vervielfältigung des gesamten Leitfadens oder von Auszügen desselben in jedweder Form und Weise ist verboten. FIAT TIPO -11- . 0.0...
Seite 230 Hier nun ein Beispiel eines auf dem 1.3 Motor ohne Stopp-/Start-Automatik montierten herkömmlichen Generators. Nennspannung 14 V Maximale Dauerdrehzahl 18.000 U/min Spannungsregler In herkömmlicher elektronischer Ausführung Alle Rechte vorbehalten. Die Verbreitung und Vervielfältigung des gesamten Leitfadens oder von Auszügen desselben in jedweder Form und Weise ist verboten. FIAT TIPO -12- . 0.0...
Seite 231: Iam (Intelligenter Generator)
Status, die das NCM dann für die Ausführung der jeweils geeigneten Strategien verwendet. Das System wird auf folgenden Motorversionen eingebaut: 1.3 MJet 95 PS  Alle Rechte vorbehalten. Die Verbreitung und Vervielfältigung des gesamten Leitfadens oder von Auszügen desselben in jedweder Form und Weise ist verboten. FIAT TIPO -13- . 0.0...
Seite 232: Beschreibung Der Bauteile
Batterie-Info (Vmax., Vmin., NBC Heckscheibenwischermotor Fehler) ESCHREIBUNG DER AUTEILE Generator – Pluspol des Generators Alle Rechte vorbehalten. Die Verbreitung und Vervielfältigung des gesamten Leitfadens oder von Auszügen desselben in jedweder Form und Weise ist verboten. FIAT TIPO -14- . 0.0...
Seite 233: Pluspol Des Generators (B+)
Das NCM speist den intelligenten Generator über LIN mit Steuerbefehlen in Abhängigkeit von der Fahrweise und den über C-CAN vom NBC empfangenen Parametern. Alle Rechte vorbehalten. Die Verbreitung und Vervielfältigung des gesamten Leitfadens oder von Auszügen desselben in jedweder Form und Weise ist verboten. FIAT TIPO -15- . 0.0...
Seite 234: Nbc
Sendet NBC über LIN Informationen zum Zustand der Batterie (Ladeprozent (SOC), Temperatur). – IBS (Intelligenter Batteriesensor) Batterie-Ladestandsensor Blindpol-Montagebügel Befestigung Batterie- Minuspol Alle Rechte vorbehalten. Die Verbreitung und Vervielfältigung des gesamten Leitfadens oder von Auszügen desselben in jedweder Form und Weise ist verboten. FIAT TIPO -16- . 0.0...
Seite 235: Body Computer (Bcm)
Der Body Computer unter der Armaturenbrettverkleidung links vom Lenkrad und weist eine Abdeckung für den Zugang zu den Sicherungen auf. Alle Rechte vorbehalten. Die Verbreitung und Vervielfältigung des gesamten Leitfadens oder von Auszügen desselben in jedweder Form und Weise ist verboten. FIAT TIPO -17- . 0.0...
Seite 236: Sicherungsliste
Kl12 für Sitzheizungen/Lordosenverstellung/hinterer Stromausgang/T08 Pos 14 Motorraum (Anlasserrelais) Pos 15 15 A KL15 für Stromausgang Alle Rechte vorbehalten. Die Verbreitung und Vervielfältigung des gesamten Leitfadens oder von Auszügen desselben in jedweder Form und Weise ist verboten. FIAT TIPO -18- . 0.0...
Seite 237: Steckverbinder
Steckverbinder. Alle Rechte vorbehalten. Die Verbreitung und Vervielfältigung des gesamten Leitfadens oder von Auszügen desselben in jedweder Form und Weise ist verboten. FIAT TIPO -19- . 0.0...
Seite 238 Datei an das Modul. Der Proxy-Abgleich hat stets nach dem Vorgang "Fahrzeugkonfiguration wiederherstellen" zu erfolgen. Alle Rechte vorbehalten. Die Verbreitung und Vervielfältigung des gesamten Leitfadens oder von Auszügen desselben in jedweder Form und Weise ist verboten. FIAT TIPO -20- . 0.0...
Seite 239: Innenbeleuchtung
Die Innenbeleuchtung des Fahrzeugs wird durch folgende Lichtquellen erhalten: Vordere mittlere Innenleuchte. Hintere mittlere Innenleuchte. Handschuhfachleuchte auf Beifahrerseite (optional) Alle Rechte vorbehalten. Die Verbreitung und Vervielfältigung des gesamten Leitfadens oder von Auszügen desselben in jedweder Form und Weise ist verboten. FIAT TIPO -21- . 0.0...
Seite 240: Kofferraumleuchte
Leuchte an rechter Sonnenblende (optional). – Leuchte an linker Sonnenblende (optional). – Vordere mittlere Innenleuchte. Alle Rechte vorbehalten. Die Verbreitung und Vervielfältigung des gesamten Leitfadens oder von Auszügen desselben in jedweder Form und Weise ist verboten. FIAT TIPO -22- . 0.0...
Seite 241 Einstelltasten für Leuchtweitenregulierung. Legende: – IPC. – Stack-Schalter – Scheinwerfer vorn rechts. – Scheinwerfer vorn links. Alle Rechte vorbehalten. Die Verbreitung und Vervielfältigung des gesamten Leitfadens oder von Auszügen desselben in jedweder Form und Weise ist verboten. FIAT TIPO -23- . 0.0...
Seite 242: Außenbeleuchtung - Scheinwerfer
Abblendlicht – Nebelscheinwerfer Legende: – Abblendlicht. – Fernlicht + DRL – Fahrtrichtungsanzeiger – Nebelscheinwerfer Alle Rechte vorbehalten. Die Verbreitung und Vervielfältigung des gesamten Leitfadens oder von Auszügen desselben in jedweder Form und Weise ist verboten. FIAT TIPO -24- . 0.0...
Seite 243 Heckleuchten Legende: – Rückfahrleuchte. – Fahrtrichtungsanzeiger – Standlicht + Bremsleuchte – Standlicht – Nebelschlussleuchte Alle Rechte vorbehalten. Die Verbreitung und Vervielfältigung des gesamten Leitfadens oder von Auszügen desselben in jedweder Form und Weise ist verboten. FIAT TIPO -25- . 0.0...
Seite 244: Dritte Bremsleuchte
55 W Nebelschlussleuchte W16W 16 W Innenleuchte vorn Innenleuchte vorn (Sonnenblenden) Innenleuchte hinten Kofferraumleuchte Handschuhfachleuchte Alle Rechte vorbehalten. Die Verbreitung und Vervielfältigung des gesamten Leitfadens oder von Auszügen desselben in jedweder Form und Weise ist verboten. FIAT TIPO -26- . 0.0...
Seite 245: Schaltbild Außenbeleuchtung
Vorn Legende: – Nebelscheinwerfer (55W) – Scheinwerfer rechts – Scheinwerfer links – Nebelscheinwerfer (55W) Alle Rechte vorbehalten. Die Verbreitung und Vervielfältigung des gesamten Leitfadens oder von Auszügen desselben in jedweder Form und Weise ist verboten. FIAT TIPO -27- . 0.0...
Seite 246 Hinten. Legende: – Heckleuchten rechts – Heckleuchten links Dritte Bremsleuchte. Alle Rechte vorbehalten. Die Verbreitung und Vervielfältigung des gesamten Leitfadens oder von Auszügen desselben in jedweder Form und Weise ist verboten. FIAT TIPO -28- . 0.0...
Seite 247: Aussenlichtschalter
Zwei Schalter links vom fahrerseitigen Armaturenbrett dienen zur Aktivierung folgender Funktionen: Nebelscheinwerfer  Nebelschlussleuchte  Leuchtweitenregulierung  Alle Rechte vorbehalten. Die Verbreitung und Vervielfältigung des gesamten Leitfadens oder von Auszügen desselben in jedweder Form und Weise ist verboten. FIAT TIPO -29- . 0.0...
Seite 248: Pinbelegung
Fenstern sorgt die Betätigung der Fensterheberschalter nur für die manuelle Auf- und Abwärtsbewegung des Fensterhebermotors. Alle Rechte vorbehalten. Die Verbreitung und Vervielfältigung des gesamten Leitfadens oder von Auszügen desselben in jedweder Form und Weise ist verboten. FIAT TIPO -30- . 0.0...
Seite 249: Vordertürschalter
Vordertürschalter. Fahrerschalter Beifahrerschalter Alle Rechte vorbehalten. Die Verbreitung und Vervielfältigung des gesamten Leitfadens oder von Auszügen desselben in jedweder Form und Weise ist verboten. FIAT TIPO -31- . 0.0...
Seite 250: Hintertürschalter
Der Bewegungsmechanismus der Fenster ist mit Schrauben an einem Träger befestigt. Der Träger befindet sich unter der Türverkleidung und am Rahmen der Fahrzeugtür angeschraubt. Alle Rechte vorbehalten. Die Verbreitung und Vervielfältigung des gesamten Leitfadens oder von Auszügen desselben in jedweder Form und Weise ist verboten. FIAT TIPO -32- . 0.0...
Seite 251 Strom versorgen. Der Widerstand des the PTC-Elements nimmt bei steigender Temperatur zu und unterbricht infolgedessen den Stromkreis. Alle Rechte vorbehalten. Die Verbreitung und Vervielfältigung des gesamten Leitfadens oder von Auszügen desselben in jedweder Form und Weise ist verboten. FIAT TIPO -33- . 0.0...
Seite 252: Stecker Elektronische Motoreinheit (Fahrer)
UPDN Fenster von Fahrer-Block Aktivierungsbefehl für elektrischen Fensterheber hinten Schalter Fahrgestell-GND für Fahrer Fensterheber Stack Alle Rechte vorbehalten. Die Verbreitung und Vervielfältigung des gesamten Leitfadens oder von Auszügen desselben in jedweder Form und Weise ist verboten. FIAT TIPO -34- . 0.0...
Seite 253 Anforderungen der AUF-/AB-Bewegung wird das entsprechende Relais geschlossen, um so den Motor mit Strom zu speisen. Alle Rechte vorbehalten. Die Verbreitung und Vervielfältigung des gesamten Leitfadens oder von Auszügen desselben in jedweder Form und Weise ist verboten. FIAT TIPO -35- . 0.0...
Seite 254: Schaltplan Elektrische Fensterheber - Untere Version
1. Fensterheber-Aktor an Beifahrertür 2. Vorderer Fensterheberschalter rechts 3. Fahrertür-Bedienelemente 4. Fensterheber-Aktor an Fahrertür Alle Rechte vorbehalten. Die Verbreitung und Vervielfältigung des gesamten Leitfadens oder von Auszügen desselben in jedweder Form und Weise ist verboten. FIAT TIPO -36- . 0.0...
Seite 255: Schaltplan Elektrische Fensterheber - Obere Version
Hinterer Fensterheberschalter links Hinterer Fensterheberschalter rechts Fahrertür-Bedienelemente Elektrischer Fensterheber hinten rechts Elektrischer Fensterheber vorn links Alle Rechte vorbehalten. Die Verbreitung und Vervielfältigung des gesamten Leitfadens oder von Auszügen desselben in jedweder Form und Weise ist verboten. FIAT TIPO -37- . 0.0...
Seite 256: Scheibenwischer
Die Steuerung am Lenkstockschalter ist elektrisch mit dem BCM verbunden. Dieser empfängt MUX- Signale (je nach Hebelposition unterschiedliche Widerstandspegel) vom Lenkstockschalter. Alle Rechte vorbehalten. Die Verbreitung und Vervielfältigung des gesamten Leitfadens oder von Auszügen desselben in jedweder Form und Weise ist verboten. FIAT TIPO -38- . 0.0...
Seite 257: Windschutzscheibenwischer-Motor
2. Versorgung Windschutzscheibenwischer-Motor (niedrige Stufe) 3. Parkkontakt Windschutzscheibenwischer-Motor (bei Masse geschlossen) 4. Masse Windschutzscheibenwischer-Motor Alle Rechte vorbehalten. Die Verbreitung und Vervielfältigung des gesamten Leitfadens oder von Auszügen desselben in jedweder Form und Weise ist verboten. FIAT TIPO -39- . 0.0...
Seite 258: Elektropumpe Für Scheibenwaschanlage
Modul das Wischen der Windschutzscheibe sowie das Einschalten der Beleuchtung. Legende: 1. Versorgung 2. Masse 3. LIN-Bus Alle Rechte vorbehalten. Die Verbreitung und Vervielfältigung des gesamten Leitfadens oder von Auszügen desselben in jedweder Form und Weise ist verboten. FIAT TIPO -40- . 0.0...
Seite 259: Türverriegelungsfunktion
Die BCM der EMEA-Fahrzeugversionen können die Türverriegelung nicht steuern, wenn eine oder mehrere Türen geöffnet sind. Alle Rechte vorbehalten. Die Verbreitung und Vervielfältigung des gesamten Leitfadens oder von Auszügen desselben in jedweder Form und Weise ist verboten. FIAT TIPO -41- . 0.0...
Seite 260 Strom versorgen. Der Widerstand des the PTC-Elements nimmt bei steigender Temperatur zu und unterbricht infolgedessen den Stromkreis. Alle Rechte vorbehalten. Die Verbreitung und Vervielfältigung des gesamten Leitfadens oder von Auszügen desselben in jedweder Form und Weise ist verboten. FIAT TIPO -42- . 0.0...
Seite 261: Schaltplan
Offen-Schalter und Aktoren Zentrales Bedienfeld Beifahrertür – – Schalter und Aktoren Fahrertür Externe Steuerung Kofferraumentriegelung (Optional) Alle Rechte vorbehalten. Die Verbreitung und Vervielfältigung des gesamten Leitfadens oder von Auszügen desselben in jedweder Form und Weise ist verboten. FIAT TIPO -43- . 0.0...
Seite 262: Wegfahrsperre
Mit dem Proxy-Abgleich kann der BCM den zutreffenden Teil der Proxy-Datei an die jeweiligen Module senden. Alle Rechte vorbehalten. Die Verbreitung und Vervielfältigung des gesamten Leitfadens oder von Auszügen desselben in jedweder Form und Weise ist verboten. FIAT TIPO -44- . 0.0...
Seite 263: Stopp/Start-System
Die Deaktivierung des System wird durch eine Meldung an der Instrumententafel angezeigt. Im deaktivierten Zustand ist die Schalter-LED erleuchtet. Im aktivierten Zustand ist die Schalter-LED erloschen. Alle Rechte vorbehalten. Die Verbreitung und Vervielfältigung des gesamten Leitfadens oder von Auszügen desselben in jedweder Form und Weise ist verboten. FIAT TIPO -45- . 0.0...
Seite 264: Betrieb
Motor-Stoppmodus bei Automatikgetriebe. Der Motor wird abgestellt, wenn das Fahrzeug mit getretenem Bremspedal (1) anhält. Alle Rechte vorbehalten. Die Verbreitung und Vervielfältigung des gesamten Leitfadens oder von Auszügen desselben in jedweder Form und Weise ist verboten. FIAT TIPO -46- . 0.0...
Seite 265: Halten Des Motors Im Stoppmodus Bei Automatikgetriebe
Temperaturkomfort erreicht ist.  Eingeschaltete Scheibenheizung. In obigem Fall wird eine Infomeldung auf der Instrumententafel eingeblendet. Alle Rechte vorbehalten. Die Verbreitung und Vervielfältigung des gesamten Leitfadens oder von Auszügen desselben in jedweder Form und Weise ist verboten. FIAT TIPO -47- . 0.0...
Seite 266: Automatische Neustartbedingungen
Für höchsten Klimakomfort kann das Start&Stopp-System deaktiviert werden, so dass die Klimaanlage kontinuierlich funktioniert. Alle Rechte vorbehalten. Die Verbreitung und Vervielfältigung des gesamten Leitfadens oder von Auszügen desselben in jedweder Form und Weise ist verboten. FIAT TIPO -48- . 0.0...
Seite 267: Fehlerhafter Betrieb
M-HW: Komponenten mit geänderter Hardware. M-HW/SW: Komponenten mit geänderter Hardware/Software. CO: Übernommene Komponenten (nicht geändert). Alle Rechte vorbehalten. Die Verbreitung und Vervielfältigung des gesamten Leitfadens oder von Auszügen desselben in jedweder Form und Weise ist verboten. FIAT TIPO -49- . 0.0...
Seite 268: Fahrzeug-Bereich
Der Getriebesensor erzeugt ein PWM-Signal mit einem Tastverhältnis zwischen 33% und 67% bei Getriebe im Leerlauf. Alle Rechte vorbehalten. Die Verbreitung und Vervielfältigung des gesamten Leitfadens oder von Auszügen desselben in jedweder Form und Weise ist verboten. FIAT TIPO -50- . 0.0...
Seite 269: Unterdrucksensor Am Bremskraftverstärker
ECM empfängt von dem Drehsensor des Kupplungspedals einen Wert, der HOCH (Pedal nicht niedergetreten), MITTEL (Pedal teilweise niedergetreten), NIEDRIG (Pedal niedergetreten) oder FEHLER (Sensorfehler) sein kann. Alle Rechte vorbehalten. Die Verbreitung und Vervielfältigung des gesamten Leitfadens oder von Auszügen desselben in jedweder Form und Weise ist verboten. FIAT TIPO -51- . 0.0...
Seite 270: Kraftstoffpumpe
Zwei Typen von Spannungsreglern sind verfügbar: 90 W bei Ausstattung des Fahrzeugs mit Radio und 180 W bei Ausstattung mit Radio und HiFi-System. Alle Rechte vorbehalten. Die Verbreitung und Vervielfältigung des gesamten Leitfadens oder von Auszügen desselben in jedweder Form und Weise ist verboten. FIAT TIPO -52- . 0.0...
Seite 271: Ibs (Intelligenter Batteriesensor Oder Batterie-Monitor) Und Minusblindpol
IBS führt folgende Messungen aus: Batteriespannung (V)  Batteriestrom (A)  Batterietemperatur (°C)  Alle Rechte vorbehalten. Die Verbreitung und Vervielfältigung des gesamten Leitfadens oder von Auszügen desselben in jedweder Form und Weise ist verboten. FIAT TIPO -53- . 0.0...
Seite 272: Ibs-Kalibrierung
Außerhalb Außerhalb des Außerhalb zulässigen Toleranz OK zulässigen zulässigen Bereichs Bereichs Bereichs Kalibrierung Standardbetrieb Alle Rechte vorbehalten. Die Verbreitung und Vervielfältigung des gesamten Leitfadens oder von Auszügen desselben in jedweder Form und Weise ist verboten. FIAT TIPO -54- . 0.0...
Seite 273: Bei Wiederherstellung Der Stromversorgung Sind Alle Parameter Außerhalb Des Zulässigen
Motor automatisch zu stoppen, selbst wenn die Fahrbedingungen (Aktionen an Brems-, Kupplungs- und Gaspedal) genauso erfüllt sind wie die anderen von ECM gesteuerten Bedingungen. Alle Rechte vorbehalten. Die Verbreitung und Vervielfältigung des gesamten Leitfadens oder von Auszügen desselben in jedweder Form und Weise ist verboten. FIAT TIPO -55- . 0.0...
Seite 274: Anlassen
Im BCM befindet sich ein Relais, R2, dessen Stromleitung mit der Stromleitung des von ECM gesteuerten Relais R1 in Reihe ist. Alle Rechte vorbehalten. Die Verbreitung und Vervielfältigung des gesamten Leitfadens oder von Auszügen desselben in jedweder Form und Weise ist verboten. FIAT TIPO -56- . 0.0...
Seite 275: Bedingungen Zum Unterbinden Des Motorstopps
Nur für Dieselmotoren. Die Regeneration des Partikelfilters wird ausgeführt; das Antriebsstrangsteuermodul erlaubt nicht den automatischen Motorstopp, wenn der DPF regeneriert wird. Alle Rechte vorbehalten. Die Verbreitung und Vervielfältigung des gesamten Leitfadens oder von Auszügen desselben in jedweder Form und Weise ist verboten. FIAT TIPO -57- . 0.0...
Seite 276: Von Bcm Gesteuerte Bedingungen
Fehler in BCM-Relais: der automatische Motorstopp ist bei einer Störung des vom BCM betätigten Startkreis-Relais nicht erlaubt. Alle Rechte vorbehalten. Die Verbreitung und Vervielfältigung des gesamten Leitfadens oder von Auszügen desselben in jedweder Form und Weise ist verboten. FIAT TIPO -58- . 0.0...
Seite 277: Automatischer Neustart
Batterie-Funktionszustand (SOF) ist unter 7.3 V   die Batterietemperatur liegt unter -24°C  Alle Rechte vorbehalten. Die Verbreitung und Vervielfältigung des gesamten Leitfadens oder von Auszügen desselben in jedweder Form und Weise ist verboten. FIAT TIPO -59- . 0.0...
Seite 278: Außentemperatursensor: Bei Eingebautem Außentemperatursensor Erfolgt Ein Automatischer
Neutralgang-Sensor Motordrehzahlsensor  Nockenwellensensor  Rückwärtsgangschalter  Motor- oder Antriebsstrangsteuermodul (bei MIL ein).  Alle Rechte vorbehalten. Die Verbreitung und Vervielfältigung des gesamten Leitfadens oder von Auszügen desselben in jedweder Form und Weise ist verboten. FIAT TIPO -60- . 0.0...
Seite 279: Von Bcm Gesteuerte Bedingungen
Fehler in BCM-Relais: der automatische Motorneustart ist bei einer Störung des vom BCM betätigten T20 Relais nicht erlaubt. Alle Rechte vorbehalten. Die Verbreitung und Vervielfältigung des gesamten Leitfadens oder von Auszügen desselben in jedweder Form und Weise ist verboten. FIAT TIPO -61- . 0.0...
Seite 280: Digitale Netze
Architektur erfolgt auf folgenden digitalen Netzen: CAN-C1 (Hochgeschwindigkeit 500 kb/s)   CAN-C1 (Mittlere Geschwindigkeit 125 kb/s) Alle Rechte vorbehalten. Die Verbreitung und Vervielfältigung des gesamten Leitfadens oder von Auszügen desselben in jedweder Form und Weise ist verboten. FIAT TIPO -62- . 0.0...
Seite 281: Can-C1
CAN-C1 erreicht den Mehrfach-Diagnosestecker DLC. Die 120-Ohm Abschlusswiderstände der CAN-C1 Leitung befinden sich in BCM und ECM. Alle Rechte vorbehalten. Die Verbreitung und Vervielfältigung des gesamten Leitfadens oder von Auszügen desselben in jedweder Form und Weise ist verboten. FIAT TIPO -63- . 0.0...
Seite 282: Can-Bh
CAN-BH ist im Mehrfach-Diagnosestecker DLC. Die 120-Ohm Abschlusswiderstände befinden sich in BCM und IPC. Alle Rechte vorbehalten. Die Verbreitung und Vervielfältigung des gesamten Leitfadens oder von Auszügen desselben in jedweder Form und Weise ist verboten. FIAT TIPO -64- . 0.0...
Seite 283 Pin 11 BH Low – Pin 14 CAN-C1 Low – Pin 6 CAN-C1 High Alle Rechte vorbehalten. Die Verbreitung und Vervielfältigung des gesamten Leitfadens oder von Auszügen desselben in jedweder Form und Weise ist verboten. FIAT TIPO -65- . 0.0...
Seite 284 CAN-C1, CAN-C2 und CAN-BH beginnen des Ruhemodus ungefähr 10 12 Sekunden nach Drehen des Schlüssels auf OFF. Alle Rechte vorbehalten. Die Verbreitung und Vervielfältigung des gesamten Leitfadens oder von Auszügen desselben in jedweder Form und Weise ist verboten. FIAT TIPO -66- . 0.0...
Seite 285: Stromdurchgang Der Netze
– – (Pin 11 und Pin 3) – CAN-C1 (Pin 14 und Pin 6) Alle Rechte vorbehalten. Die Verbreitung und Vervielfältigung des gesamten Leitfadens oder von Auszügen desselben in jedweder Form und Weise ist verboten. FIAT TIPO -67- . 0.0...
Seite 287: Passives Sicherheitssystem (Airbag)
Body-Computer für eine mögliche End-of-Line-Personalisierung (Proxy) und die daraus folgende Reduzierung der Teileanzahl bei den Ersatzteilen. Alle Rechte vorbehalten. Die Verbreitung und Vervielfältigung des gesamten Leitfadens oder von Auszügen desselben in jedweder Form und Weise ist verboten. FIAT TIPO -69- . 0.0...
Seite 288: Ufbau
Es steuert alle Melde- und Aktivierungsvorrichtungen des Rückhaltesystems durch die Verarbeitung der von verschiedenen Sensoren im ganzen Fahrzeug und den Innensensoren eingehenden Signale. Alle Rechte vorbehalten. Die Verbreitung und Vervielfältigung des gesamten Leitfadens oder von Auszügen desselben in jedweder Form und Weise ist verboten. FIAT TIPO -70- . 0.0...
Seite 289: Betrieb
System-Betriebsbedingungen wiederverwendet werden. Die endgültige Aktivierung, die der maximalen Anzahl der angegebenen Grenzen entspricht, unterbindet weitere Resetvorgänge. Alle Rechte vorbehalten. Die Verbreitung und Vervielfältigung des gesamten Leitfadens oder von Auszügen desselben in jedweder Form und Weise ist verboten. FIAT TIPO -71- . 0.0...
Seite 290: Eigendiagnose
Aufblasen graduell und nicht zum Fahrer gerichtet erfolgt;  einen pyrotechnischen Gasgenerator;  einen Sicherheitsbehälter. Alle Rechte vorbehalten. Die Verbreitung und Vervielfältigung des gesamten Leitfadens oder von Auszügen desselben in jedweder Form und Weise ist verboten. FIAT TIPO -72- . 0.0...
Seite 291 Schlag des Fahrgasts gegen den Airbag "abzudämpfen" und dadurch Abschürfungen zu vermeiden. Alle Rechte vorbehalten. Die Verbreitung und Vervielfältigung des gesamten Leitfadens oder von Auszügen desselben in jedweder Form und Weise ist verboten. FIAT TIPO -73- . 0.0...
Seite 292: Beifahrer -Airbagmodul
Standardseite ohne Speichern der Einstellung zurückzukehren. Bei eingeschalteter Funktion bleibt die Kontrollleuchte auf der Instrumententafel erleuchtet. Alle Rechte vorbehalten. Die Verbreitung und Vervielfältigung des gesamten Leitfadens oder von Auszügen desselben in jedweder Form und Weise ist verboten. FIAT TIPO -74- . 0.0...
Seite 293: Seiten -Airbagmodul
 Sitzes nicht möglich. Sitze mit Airbags dürfen auf keinen Fall demontiert werden.  Alle Rechte vorbehalten. Die Verbreitung und Vervielfältigung des gesamten Leitfadens oder von Auszügen desselben in jedweder Form und Weise ist verboten. FIAT TIPO -75- . 0.0...
Seite 294: Seitliches Fenster -Airbagmodul (Kopfairbag )
Position für den Insassenschutz. Das im Sack enthaltene Gas wird dank dem durchlässigen Gewebe sofort nach dem Aufblasen entleert. Alle Rechte vorbehalten. Die Verbreitung und Vervielfältigung des gesamten Leitfadens oder von Auszügen desselben in jedweder Form und Weise ist verboten. FIAT TIPO -76- . 0.0...
Seite 295: Satelliten -Seitenaufprallsensoren
Brustbereichs und die Beine effektiv gegen den Sitz zurück, so dass sich der obere Körperteil für optimieren Schutz zum entfalteten Sack bewegen kann. Alle Rechte vorbehalten. Die Verbreitung und Vervielfältigung des gesamten Leitfadens oder von Auszügen desselben in jedweder Form und Weise ist verboten. FIAT TIPO -77- . 0.0...
Seite 296: Betrieb
HINWEIS: Nachdem die Gurtstraffer ausgelöst wurden, sind die Sicherheitsgurte gesperrt und müssen ersetzt werden. Alle Rechte vorbehalten. Die Verbreitung und Vervielfältigung des gesamten Leitfadens oder von Auszügen desselben in jedweder Form und Weise ist verboten. FIAT TIPO -78- . 0.0...
Seite 297: Signal Sicherheitsgurte Nicht Angelegt
1 - Fehlerwarnleuchte Airbagsystem 2 - Warnleuchte Beifahrerairbag deaktiviert 3 - Warnleuchte Sicherheitsgurt nicht angelegt Alle Rechte vorbehalten. Die Verbreitung und Vervielfältigung des gesamten Leitfadens oder von Auszügen desselben in jedweder Form und Weise ist verboten. FIAT TIPO -79- . 0.0...
Seite 298: Fehlerwarnleuchte Airbagsystem
Standardseite ohne Speichern der Einstellung zurückzukehren. Bei eingeschalteter Funktion bleibt die Kontrollleuchte auf der Instrumententafel erleuchtet. Alle Rechte vorbehalten. Die Verbreitung und Vervielfältigung des gesamten Leitfadens oder von Auszügen desselben in jedweder Form und Weise ist verboten. FIAT TIPO -80- . 0.0...
Seite 299: Betriebsdiagramm Frontairbag Und Gurtstraffer
Betriebsdiagramm Frontairbag und Gurtstraffer Alle Rechte vorbehalten. Die Verbreitung und Vervielfältigung des gesamten Leitfadens oder von Auszügen desselben in jedweder Form und Weise ist verboten. FIAT TIPO -81- . 0.0...
Seite 300: Betriebsdiagramm Seitenairbag Und Hintere Gurtstraffer
Betriebsdiagramm Seitenairbag und hintere Gurtstraffer Alle Rechte vorbehalten. Die Verbreitung und Vervielfältigung des gesamten Leitfadens oder von Auszügen desselben in jedweder Form und Weise ist verboten. FIAT TIPO -82- . 0.0...
Seite 301: Pam (Parkassistenz-Modul)
 Stromversorgung der ECU; Stromversorgung des Sensors; Schnittstelle für Sensorsignal; Eingang für Anhänger; High-Speed CAN Alle Rechte vorbehalten. Die Verbreitung und Vervielfältigung des gesamten Leitfadens oder von Auszügen desselben in jedweder Form und Weise ist verboten. FIAT TIPO -83- . 0.0...
Seite 302: System -Aktivierungslogik
Tritt diese Bedingung für die äußeren Sensoren ein, wird das Signal nach 3 Sekunden abgestellt (die Warnung endet beim Wand-parallelen Einparken). Bei angekuppeltem Anhänger werden keine Warnsignale ausgegeben. Alle Rechte vorbehalten. Die Verbreitung und Vervielfältigung des gesamten Leitfadens oder von Auszügen desselben in jedweder Form und Weise ist verboten. FIAT TIPO -84- . 0.0...
Seite 303: Selbsttest
Spannung umgewandelt wird. Diese Spannung wird über die gleiche Leitung der Sendeanforderung an die ECU gesendet. Legende: 1. Spannung 2. Signal 3. Masse Alle Rechte vorbehalten. Die Verbreitung und Vervielfältigung des gesamten Leitfadens oder von Auszügen desselben in jedweder Form und Weise ist verboten. FIAT TIPO -85- . 0.0...
Seite 304: Parkassistenz-Modul (Pam)
Warnanzeigen im IPC Erfassung auf CAN Bus der Arbeits- und Fehlerbedingungen für die Störungsanzeige der Parkassistenz-Sensoren Alle Rechte vorbehalten. Die Verbreitung und Vervielfältigung des gesamten Leitfadens oder von Auszügen desselben in jedweder Form und Weise ist verboten. FIAT TIPO -86- . 0.0...
Seite 305 PAM befindet sich im rechten Heckteil des Fahrzeugs, unter der internen Abdeckung des Kofferraums. Legende: 1. Steuergerät 2. Anschluss 3. Pins Alle Rechte vorbehalten. Die Verbreitung und Vervielfältigung des gesamten Leitfadens oder von Auszügen desselben in jedweder Form und Weise ist verboten. FIAT TIPO -87- . 0.0...
Seite 306 Sensor (hinten links innen) Stromversorgung Sensor hinten Sensor (hinten links außen) Anhängereingang n.a. Sensormasse Alle Rechte vorbehalten. Die Verbreitung und Vervielfältigung des gesamten Leitfadens oder von Auszügen desselben in jedweder Form und Weise ist verboten. FIAT TIPO -88- . 0.0...
Seite 307: Abgedeckte Bereiche
Die Höhe des senkrechten Abdeckbereichs (Wert in Abbildung unten) beträgt ca. 80 ± 10 cm. Alle Rechte vorbehalten. Die Verbreitung und Vervielfältigung des gesamten Leitfadens oder von Auszügen desselben in jedweder Form und Weise ist verboten. FIAT TIPO -89- . 0.0...
Seite 308: Steuerung Der Anhängerkupplung ( Bei Nicht Abnehmbarer Kupplung )
Position und Form der Kupplung geändert werden, um die Auslösung der akustischen Signale infolge der eingebauten Kupplung zu verhindern. Alle Rechte vorbehalten. Die Verbreitung und Vervielfältigung des gesamten Leitfadens oder von Auszügen desselben in jedweder Form und Weise ist verboten. FIAT TIPO -90- . 0.0...
Seite 309: Schaltplan
CHALTPLAN Alle Rechte vorbehalten. Die Verbreitung und Vervielfältigung des gesamten Leitfadens oder von Auszügen desselben in jedweder Form und Weise ist verboten. FIAT TIPO -91- . 0.0...
Seite 310 Innensensor hinten links Innensensor hinten rechts Außensensor hinten rechts KL 15 von F49 für PAM Alle Rechte vorbehalten. Die Verbreitung und Vervielfältigung des gesamten Leitfadens oder von Auszügen desselben in jedweder Form und Weise ist verboten. FIAT TIPO -92- . 0.0...
Seite 311: Instrumententafel Ipc
5. Kilometerzähler (Anzeige der gefahrenen Strecke in Kilometern/Meilen) 6. Uhrzeit 7. Außentemperatur 8. Anzeige Stopp&Start-Funktion Alle Rechte vorbehalten. Die Verbreitung und Vervielfältigung des gesamten Leitfadens oder von Auszügen desselben in jedweder Form und Weise ist verboten. FIAT TIPO -93- . 0.0...
Seite 312: Ausrichtung
/Kupplungspedal es Getriebe/Störung drücken Doppelkupplungsgetriebe Eingriff / Störung Elektronisches elektronisches Stabilitätsprogramm Stabilitätsprogramm ausgeschaltet Alle Rechte vorbehalten. Die Verbreitung und Vervielfältigung des gesamten Leitfadens oder von Auszügen desselben in jedweder Form und Weise ist verboten. FIAT TIPO -94- . 0.0...
Seite 313 City-Modus eingeschaltet Service / Wartung fällig Anzeige Sicherheitsgurte Allgemeine Störung anlegen Störung Airbag Tür(en) offen Alle Rechte vorbehalten. Die Verbreitung und Vervielfältigung des gesamten Leitfadens oder von Auszügen desselben in jedweder Form und Weise ist verboten. FIAT TIPO -95- . 0.0...
Seite 314: Anzeigevorlagen
Untenstehende Abbildung zeigt sämtliche Siebdrucke in ihrer richtigen Position im EVIC. Anzeigevorlagen Alle Rechte vorbehalten. Die Verbreitung und Vervielfältigung des gesamten Leitfadens oder von Auszügen desselben in jedweder Form und Weise ist verboten. FIAT TIPO -96- . 0.0...
Seite 315 2. Fahrzeuggeschwindigkeit, Warnmeldungen / jede Störungsnachricht. 3. Kilometerzähler (Display der gefahrenen Strecke in Kilometern/Meilen) und Symbole jede Störungsnachricht. Alle Rechte vorbehalten. Die Verbreitung und Vervielfältigung des gesamten Leitfadens oder von Auszügen desselben in jedweder Form und Weise ist verboten. FIAT TIPO -97- . 0.0...
Seite 316: Tft Displayeigenschaften
Türen & Schlösser (Automatische Entriegelung beim Aussteigen, Blinken der Scheinwerfer beim Verriegeln, automatische Türverriegelung) Alle Rechte vorbehalten. Die Verbreitung und Vervielfältigung des gesamten Leitfadens oder von Auszügen desselben in jedweder Form und Weise ist verboten. FIAT TIPO -98- . 0.0...
Seite 317 Bargraph zur Anzeige des Reset-Status; bei vollem Bargraph ist das Rücksetzen abgeschlossen. Momentane Information Beschreibung Symbol Reichweite Momentaner Verbrauch Alle Rechte vorbehalten. Die Verbreitung und Vervielfältigung des gesamten Leitfadens oder von Auszügen desselben in jedweder Form und Weise ist verboten. FIAT TIPO -99- . 0.0...
Seite 318 Strecken-Information Beschreibung Symbol Fahrstrecke Fahrzeit Durchschnittsgeschwindigkeit Durchschnittlicher Kraftstoffverbrauch Alle Rechte vorbehalten. Die Verbreitung und Vervielfältigung des gesamten Leitfadens oder von Auszügen desselben in jedweder Form und Weise ist verboten. FIAT TIPO -100- . 0.0...
Seite 319: Fahrzeug-Information
Dies ist ein Menü auf Abruf mit folgenden Einträgen: – Reifenfülldruck – Öltemperatur – Öl-Lebensdauer – Batteriespannung – Service Alle Rechte vorbehalten. Die Verbreitung und Vervielfältigung des gesamten Leitfadens oder von Auszügen desselben in jedweder Form und Weise ist verboten. FIAT TIPO -101- . 0.0...
Seite 320: Fahrzeug-Informationsanzeigen
Angezeigt werden folgende Einträge: Anzeige, Mindest- und Höchstwert des Bargraphen und das entsprechende Symbol. Alle Rechte vorbehalten. Die Verbreitung und Vervielfältigung des gesamten Leitfadens oder von Auszügen desselben in jedweder Form und Weise ist verboten. FIAT TIPO -102- . 0.0...
Seite 321: Audio
SAT (nur für US-Markt): zeigt nur den Sendernamen  Clear Audio Infocode: zeigt ein leeres Display Alle Rechte vorbehalten. Die Verbreitung und Vervielfältigung des gesamten Leitfadens oder von Auszügen desselben in jedweder Form und Weise ist verboten. FIAT TIPO -103- . 0.0...
Seite 322: Telefon
Gruppen eingeteilt, es gibt also nur Liste mit eingehenden, getätigten und verpassten Anrufen. Die Reihenfolge der Anrufe ist mit der im Telefon und in VP identisch. Alle Rechte vorbehalten. Die Verbreitung und Vervielfältigung des gesamten Leitfadens oder von Auszügen desselben in jedweder Form und Weise ist verboten. FIAT TIPO -104- . 0.0...
Seite 323: Navigation
Die Entfernung bis zum nächsten Manöver  Den Namen der Straße  Die Wegbeschreibung Alle Rechte vorbehalten. Die Verbreitung und Vervielfältigung des gesamten Leitfadens oder von Auszügen desselben in jedweder Form und Weise ist verboten. FIAT TIPO -105- . 0.0...
Seite 324 Wunsch entscheiden kann; bei ausgeschaltetem Radio erscheint eine Textmeldung, die auf die Deaktivierung des Navigationssystems hinweist. Alle Rechte vorbehalten. Die Verbreitung und Vervielfältigung des gesamten Leitfadens oder von Auszügen desselben in jedweder Form und Weise ist verboten. FIAT TIPO -106- . 0.0...
Seite 325: Meldungen
Weitere Display-Aktivierungsanforderungen können von anderen System eingehen, um dem Fahrer die Aktivierung des jeweiligen Systems zu melden. Alle Rechte vorbehalten. Die Verbreitung und Vervielfältigung des gesamten Leitfadens oder von Auszügen desselben in jedweder Form und Weise ist verboten. FIAT TIPO -107- . 0.0...
Seite 326: Ipc-Funktionen
Das Rücksetzen der Laufleistung vor-Auslieferung wird mit dem Diagnosegerät in der IPC-Modul Diagnose durchgeführt. Alle Rechte vorbehalten. Die Verbreitung und Vervielfältigung des gesamten Leitfadens oder von Auszügen desselben in jedweder Form und Weise ist verboten. FIAT TIPO -108- . 0.0...
Seite 327: Schaltplan
Minussignal (CAF+, CAF- Steuerungen) nach LSS GND (CAF+, CAF- Steuerungen) nach LSS Nicht angeschlossen Nicht angeschlossen Alle Rechte vorbehalten. Die Verbreitung und Vervielfältigung des gesamten Leitfadens oder von Auszügen desselben in jedweder Form und Weise ist verboten. FIAT TIPO -109- . 0.0...
Seite 328: Rückfahrkamera
– Start-Offset des Markerlänge Stoßfängerschutzes – – Abstand zum ersten Marker Breite über alles Alle Rechte vorbehalten. Die Verbreitung und Vervielfältigung des gesamten Leitfadens oder von Auszügen desselben in jedweder Form und Weise ist verboten. FIAT TIPO -110- . 0.0...
Seite 329: Rvc Management
Das Radio-Modul empfängt über CAN BH auch das Signal zum Status des Kofferraumdeckels, um eine fälschliche Aktivierung der Rückfahrkamera bei "OFFENEM" Kofferraum zu verhindern. Alle Rechte vorbehalten. Die Verbreitung und Vervielfältigung des gesamten Leitfadens oder von Auszügen desselben in jedweder Form und Weise ist verboten. FIAT TIPO -111- . 0.0...
Seite 330: Schaltplan Und Pinbelegung
Videosignal - – 1 - Masse für Videokabel Videosignal + – – LIN_2 Externe Abschirmung Alle Rechte vorbehalten. Die Verbreitung und Vervielfältigung des gesamten Leitfadens oder von Auszügen desselben in jedweder Form und Weise ist verboten. FIAT TIPO -112- . 0.0...
Seite 331 Modo de apagado del motor con cambio automático ..............44 Mantener el motor apagado con el cambio automático ..............44 Reservados todos los derechos. Distribuir o reproducir esta guía, en todo o en parte, y por cualquier medio, está prohibido. FIAT TIPO...
Seite 332 Características ..........................73 Composición ........................... 73 Funcionamiento ..........................73 .................... 74 ENSORES SATÉLITE DE IMPACTO LATERAL Características ..........................74 Reservados todos los derechos. Distribuir o reproducir esta guía, en todo o en parte, y por cualquier medio, está prohibido. FIAT TIPO...
Seite 333 CÁMARA TRASERA .......................... 108 ....................108 UADRÍCULA DINÁMICA SUPERPUESTA RVC ........................109 ESTIÓN DEL SISTEMA .................110 IAGRAMA DE CABLEADO Y ASIGNACIÓN DE PINES Reservados todos los derechos. Distribuir o reproducir esta guía, en todo o en parte, y por cualquier medio, está prohibido. FIAT TIPO...
Seite 334: Sistema Eléctrico
La batería instalada en el automóvil es diferente según el modelo y el mercado. A continuación se dan algunos ejemplos: Modelo de automóvil Tipo de batería 1.6 E.torQ 110 CV FWD AW60T 70 Ah 640A L3 EN2 1.4 Fire 95 CV FWD C514 50 Ah 250A 1.6 Mjet II 120 CV E6 clima frío...
Seite 335: Pdc Delantero
El PDC delantero está insertado en el mazo de cables delantero del automóvil y fijado al alerón delantero izquierdo. La posición de los fusibles y relés instalados en el PDC se indica a continuación. Reservados todos los derechos. Distribuir o reproducir esta guía, en todo o en parte, y por cualquier medio, está prohibido. FIAT TIPO...
Seite 336 Reservados todos los derechos. Distribuir o reproducir esta guía, en todo o en parte, y por cualquier medio, está prohibido. FIAT TIPO...
Seite 337 KL30 PTC1 sin CBA - KL30 DDCT SDU No conectado No conectado No conectado KL30 SOC SOH BATERÍA FEED DESEMPAÑ. RLY 87 Reservados todos los derechos. Distribuir o reproducir esta guía, en todo o en parte, y por cualquier medio, está prohibido. FIAT TIPO...
Seite 338 RR CALEFACTOR DE LUNETA micro Motor de arranque maxi KL30 PTC1 sin CBA - KL30 DDCT SDU Reservados todos los derechos. Distribuir o reproducir esta guía, en todo o en parte, y por cualquier medio, está prohibido. FIAT TIPO...
Seite 339: Pdc Trasero
Calefactores de asientos Nombre del relé Función Regulador lumbar Calefactores de asientos Calefactores de asientos Toma de corriente trasera Reservados todos los derechos. Distribuir o reproducir esta guía, en todo o en parte, y por cualquier medio, está prohibido. FIAT TIPO...
Seite 340: Generación De Corriente
Alternador inteligente VALEO Este alternador está disponible en las versiones de 120 A de acuerdo con el tipo de motor en que se instala. El siguiente ejemplo es el alternador instalado en el motor 1.3 Multijet II 95 CV con sistema Stop&Start.
Seite 341 Ejemplo del alternador convencional instalado en el motor 1.3, sin sistema Stop&Start. Voltaje nominal 14 V Velocidad continua máxima 18 000 rpm Regulador de voltaje Tipo electrónico convencional Reservados todos los derechos. Distribuir o reproducir esta guía, en todo o en parte, y por cualquier medio, está prohibido. FIAT TIPO -11-...
Seite 342: Iam (Alternador Inteligente)
NCM para implementar las estrategias adecuadas. Este sistema se instalará en las siguientes versiones de motor: 1.3 MJet 95 CV  Reservados todos los derechos. Distribuir o reproducir esta guía, en todo o en parte, y por cualquier medio, está prohibido. FIAT TIPO -12-...
Seite 343: Descripción De Los Componentes
Información de la batería (Vmáx, y trasero Vmín, errores de NBC) DESCRIPCIÓN DE LOS COMPONENTES Alternador – polo positivo del alternador Reservados todos los derechos. Distribuir o reproducir esta guía, en todo o en parte, y por cualquier medio, está prohibido. FIAT TIPO -13-...
Seite 344: Polo Positivo Del Alternador (B+)
El NCM proporciona comandos al alternador inteligente mediante LIN de acuerdo con el estilo de conducción y los parámetros recibidos mediante CAN-C desde el NBC. Reservados todos los derechos. Distribuir o reproducir esta guía, en todo o en parte, y por cualquier medio, está prohibido. FIAT TIPO -14-...
Seite 345: Nbc
Soporte de montaje de poste ficticio Apriete al polo negativo de la batería Reservados todos los derechos. Distribuir o reproducir esta guía, en todo o en parte, y por cualquier medio, está prohibido. FIAT TIPO -15-...
Seite 346: Módulo Body Computer (Bcm)
El módulo Body Computer está colocado debajo del revestimiento del salpicadero hacia la izquierda del volante, detrás de una cubierta de plástico que pueda extraerse para acceder a los fusibles. Reservados todos los derechos. Distribuir o reproducir esta guía, en todo o en parte, y por cualquier medio, está prohibido. FIAT TIPO -16-...
Seite 347: Lista De Fusibles
T08 (relé del motor de arranque) Pos 15 15 A KL15 para salida de alimentación Reservados todos los derechos. Distribuir o reproducir esta guía, en todo o en parte, y por cualquier medio, está prohibido. FIAT TIPO -17-...
Seite 348: Conectores
Conectores Reservados todos los derechos. Distribuir o reproducir esta guía, en todo o en parte, y por cualquier medio, está prohibido. FIAT TIPO -18-...
Seite 349 Debe realizarse la alineación de la Proxy siempre que se ejecute el "restablecimiento de configuración del vehículo". Reservados todos los derechos. Distribuir o reproducir esta guía, en todo o en parte, y por cualquier medio, está prohibido. FIAT TIPO -19-...
Seite 350: Alumbrado Interior
Luz de techo delantera central Luz de techo trasera central Luz de guantera de lado del pasajero (opcional) Reservados todos los derechos. Distribuir o reproducir esta guía, en todo o en parte, y por cualquier medio, está prohibido. FIAT TIPO -20-...
Seite 351: Luces Del Maletero
Luz en parasol derecho (opcional) – Luz en parasol izquierdo (opcional) – Luz de domo delantera central Reservados todos los derechos. Distribuir o reproducir esta guía, en todo o en parte, y por cualquier medio, está prohibido. FIAT TIPO -21-...
Seite 352 Botones de ajuste de la altura de los faros Leyenda: – – Interruptores de apilado – Faro delantero derecho – Faro delantero izquierdo Reservados todos los derechos. Distribuir o reproducir esta guía, en todo o en parte, y por cualquier medio, está prohibido. FIAT TIPO -22-...
Seite 353: Alumbrado Exterior - Faros
Leyenda: – Luz de cruce – Luz de carretera + DRL – Intermitente – Luz antiniebla delantera Reservados todos los derechos. Distribuir o reproducir esta guía, en todo o en parte, y por cualquier medio, está prohibido. FIAT TIPO -23-...
Seite 354 Leyenda: – Luz de marcha atrás – Intermitente – Posición + Freno – Posición – Luz antiniebla Reservados todos los derechos. Distribuir o reproducir esta guía, en todo o en parte, y por cualquier medio, está prohibido. FIAT TIPO -24-...
Seite 355  Intermitentes  La tercera luz de freno se compone de LED. Tabla de resumen de los tipos de bombillas Lámpara Tipo de bombilla Potencia Posición delantera/Luces diurnas (D.R.L.) 15 W Luz de cruce (halógena) 55 W Luz de cruce H7...
Seite 356: Parte Delantera
Luz antiniebla delantera (55 W) – Faro derecho – Faro izquierdo – Luz antiniebla delantera (55 W) Reservados todos los derechos. Distribuir o reproducir esta guía, en todo o en parte, y por cualquier medio, está prohibido. FIAT TIPO -26-...
Seite 357: Parte Trasera
Parte trasera Leyenda: – Lámpara trasera derecha – Lámpara trasera izquierda Tercera luz de freno Reservados todos los derechos. Distribuir o reproducir esta guía, en todo o en parte, y por cualquier medio, está prohibido. FIAT TIPO -27-...
Seite 358: Interruptor De Activación Del Alumbrado Exterior
Luces antiniebla delanteras  Luces antiniebla traseras  Nivel de faros  Reservados todos los derechos. Distribuir o reproducir esta guía, en todo o en parte, y por cualquier medio, está prohibido. FIAT TIPO -28-...
Seite 359: Asignación De Pines
Reservados todos los derechos. Distribuir o reproducir esta guía, en todo o en parte, y por cualquier medio, está prohibido. FIAT TIPO -29-...
Seite 360: Interruptores De Puertas Delanteras
Interruptores de puertas delanteras Interruptor del conductor Interruptor del pasajero delantero Reservados todos los derechos. Distribuir o reproducir esta guía, en todo o en parte, y por cualquier medio, está prohibido. FIAT TIPO -30-...
Seite 361: Interruptores De Puertas Traseras
El mecanismo de movimiento de la ventanilla está conectado a un portador con tornillos. El portador está situado detrás del panel de puerta y atornillado al propio bastidor de la puerta. Reservados todos los derechos. Distribuir o reproducir esta guía, en todo o en parte, y por cualquier medio, está prohibido. FIAT TIPO -31-...
Seite 362 UPDN ventanilla desde apilado conductor Comando de activación para elevalunas trasero Interruptor GND del chasis para apilado elevalunas conductor Reservados todos los derechos. Distribuir o reproducir esta guía, en todo o en parte, y por cualquier medio, está prohibido. FIAT TIPO -32-...
Seite 363 La alimentación se envía directamente por el BCM. Cuando se solicita el movimiento ARRIBA/ABAJO el relé asociado se cierra para alimentar al motor. Reservados todos los derechos. Distribuir o reproducir esta guía, en todo o en parte, y por cualquier medio, está prohibido. FIAT TIPO -33-...
Seite 364: Diagrama De Cableado Del Elevalunas - Versión Baja
2. Interruptor de elevalunas delantero RH 3. Comandos de puerta del conductor 4. Actuador del elevalunas del lado del conductor Reservados todos los derechos. Distribuir o reproducir esta guía, en todo o en parte, y por cualquier medio, está prohibido. FIAT TIPO -34-...
Seite 365: Diagrama De Cableado Del Elevalunas - Versión Alta
Interruptor de elevalunas trasero RH Comandos de puerta del conductor Ventanilla eléctrica trasera derecha Ventanilla eléctrica delantera izquierda Reservados todos los derechos. Distribuir o reproducir esta guía, en todo o en parte, y por cualquier medio, está prohibido. FIAT TIPO -35-...
Seite 366: Limpiaparabrisas
MUX (diferentes niveles de resistencia de acuerdo con la posición de la palanca) desde la columna de dirección. Reservados todos los derechos. Distribuir o reproducir esta guía, en todo o en parte, y por cualquier medio, está prohibido. FIAT TIPO -36-...
Seite 367: Motor Del Limpiaparabrisas
3. Contacto de aparcamiento del motor del limpiaparabrisas (normalmente cerrado a masa) 4. Masa del motor del limpiaparabrisas Reservados todos los derechos. Distribuir o reproducir esta guía, en todo o en parte, y por cualquier medio, está prohibido. FIAT TIPO -37-...
Seite 368: Bomba Del Circuito Del Lavaluneta Eléctrico
Leyenda: 1. Alimentación 2. Masa 3. Bus LIN Reservados todos los derechos. Distribuir o reproducir esta guía, en todo o en parte, y por cualquier medio, está prohibido. FIAT TIPO -38-...
Seite 369: Función De Bloqueo De Puertas
Los módulos BCM en los automóviles de versión para EMEA no pueden gestionar el bloqueo de puertas si hay una o más puertas abiertas. Reservados todos los derechos. Distribuir o reproducir esta guía, en todo o en parte, y por cualquier medio, está prohibido. FIAT TIPO -39-...
Seite 370 La resistencia del elemento PTC se incrementa a medida que aumenta la temperatura, lo que interrumpe el circuito eléctrico. Reservados todos los derechos. Distribuir o reproducir esta guía, en todo o en parte, y por cualquier medio, está prohibido. FIAT TIPO -40-...
Seite 371: Diagrama De Cableado
– – Interruptores de puerta del conductor y Comando de apertura externa del maletero actuadores eléctrico (opcional) Reservados todos los derechos. Distribuir o reproducir esta guía, en todo o en parte, y por cualquier medio, está prohibido. FIAT TIPO -41-...
Seite 372: Inmovilizador
La alineación de la Proxy permite que el BCM envíe la parte correspondiente de la Proxy a cada módulo individual. Reservados todos los derechos. Distribuir o reproducir esta guía, en todo o en parte, y por cualquier medio, está prohibido. FIAT TIPO -42-...
Seite 373: Sistema Stop/Start
(2). El motor se puede apagar a velocidades inferiores a 7 km/h. Reservados todos los derechos. Distribuir o reproducir esta guía, en todo o en parte, y por cualquier medio, está prohibido. FIAT TIPO -43-...
Seite 374: Modo De Rearranque Del Motor Con Cambio Manual
Con el pedal del freno pisado (3) y el motor detenido (4), ponga la palanca de cambios en N (5) y suelte el pedal del freno (6). Reservados todos los derechos. Distribuir o reproducir esta guía, en todo o en parte, y por cualquier medio, está prohibido. FIAT TIPO -44-...
Seite 375: Modo De Rearranque Del Motor Con Cambio Automático
Luneta térmica activa.  En los casos anteriores, se muestra un panel informativo en el cuadro de instrumentos. Reservados todos los derechos. Distribuir o reproducir esta guía, en todo o en parte, y por cualquier medio, está prohibido. FIAT TIPO -45-...
Seite 376: Condiciones De Rearranque Automático
Si quiere aprovechar al máximo la climatización, el sistema Stop&Start se puede desactivar para que continúe funcionando automáticamente el sistema de climatización. Reservados todos los derechos. Distribuir o reproducir esta guía, en todo o en parte, y por cualquier medio, está prohibido. FIAT TIPO -46-...
Seite 377: Operación Irregular
Las piezas o componentes implicados en esta operación se pueden subdividir en los cuatro grupos siguientes:  Componentes adicionales: componentes que son nuevos o que se han añadido para activar este tipo de dispositivo.  Componentes con hardware modificado.  -Componentes con hardware y/o software modificado.
Seite 378: Sensor Para Cambio En Punto Muerto
El sensor del cambio genera una señal PWM con un ciclo de servicio de entre 33% y 67% cuando el cambio está en punto muerto. Reservados todos los derechos. Distribuir o reproducir esta guía, en todo o en parte, y por cualquier medio, está prohibido. FIAT TIPO -48-...
Seite 379: Sensor De Vacío En El Servofreno
Stop&Start pues, en combinación con el sensor del cambio, permite el arranque automático del motor. El sensor está fijado directamente a la unidad del pedal. El sensor es de tipo rotativo y comunica al ECM tanto si el pedal está pisado como suelto, o si está pisado parcialmente. De esta manera, el sistema puede reconocer perfectamente la posición del pedal.
Seite 380: Bomba De Combustible
Hay dos tipos de estabilizadores disponibles: 90 W si el automóvil solo está equipado con radio y 180 W si tiene tanto radio como sistema Hi-Fi. Reservados todos los derechos. Distribuir o reproducir esta guía, en todo o en parte, y por cualquier medio, está prohibido. FIAT TIPO -50-...
Seite 381: Ibs (Sensor De Batería Inteligente, O Monitor De Batería) Y Polo Ficticio Negativo
Voltaje de la batería (V)  Corriente de la batería (A)  Temperatura de la batería (°C) Reservados todos los derechos. Distribuir o reproducir esta guía, en todo o en parte, y por cualquier medio, está prohibido. FIAT TIPO -51-...
Seite 382: Calibración Del Ibs
Durante la recalibración, el estado de eficiencia de la batería (SOC, SOH y SOF) se calcula de manera menos precisa y con tolerancias más amplias durante un determinado periodo de tiempo durante el cual el IBS debe reconocer el tipo de batería al que está conectado, su voltaje y su estado de eficiencia.
Seite 383: Uso De Información Suministrada Por El Ibs
ECM. Reservados todos los derechos. Distribuir o reproducir esta guía, en todo o en parte, y por cualquier medio, está prohibido. FIAT TIPO -53-...
Seite 384: Arranque
Dentro del BCM hay un relé, R2, cuya línea de alimentación está en serie con la del relé R1 gestionado por el ECM. Reservados todos los derechos. Distribuir o reproducir esta guía, en todo o en parte, y por cualquier medio, está prohibido. FIAT TIPO -54-...
Seite 385: Condiciones De Apagado Fallido Del Motor
DPF está regenerando el filtro. Reservados todos los derechos. Distribuir o reproducir esta guía, en todo o en parte, y por cualquier medio, está prohibido. FIAT TIPO -55-...
Seite 386: Condiciones Gestionadas Por El Bcm
Fallo en el relé del BCM: el apagado automático del motor no está permitido en el caso de avería del relé del circuito de arranque operado por el BCM. Reservados todos los derechos. Distribuir o reproducir esta guía, en todo o en parte, y por cualquier medio, está prohibido. FIAT TIPO -56-...
Seite 387: Rearranque Automático
(SOF) es inferior a 7,3 V   la temperatura de la batería es inferior a -24°C  Reservados todos los derechos. Distribuir o reproducir esta guía, en todo o en parte, y por cualquier medio, está prohibido. FIAT TIPO -57-...
Seite 388: Desactivación Del Rearranque Automático (Función De Seguridad)
Interruptor de marcha atrás  Módulo de control del motor o del tren de potencia (con MIL activado).  Reservados todos los derechos. Distribuir o reproducir esta guía, en todo o en parte, y por cualquier medio, está prohibido. FIAT TIPO -58-...
Seite 389: Condiciones Gestionadas Por El Bcm
Fallo en el relé del BCM: el rearranque automático del motor no se permite en caso de fallo en el relé T20 controlado por el BCM. Reservados todos los derechos. Distribuir o reproducir esta guía, en todo o en parte, y por cualquier medio, está prohibido. FIAT TIPO -59-...
Seite 390: Redes Digitales
CAN-C1 (alta velocidad de 500 kb/s)   CAN-C1 (velocidad media de 125 kb/s) Reservados todos los derechos. Distribuir o reproducir esta guía, en todo o en parte, y por cualquier medio, está prohibido. FIAT TIPO -60-...
Seite 391: Can-C1
Los resistores del terminal de 120 ohm de CAN-C1 están situados en el BCM y el ECM. Reservados todos los derechos. Distribuir o reproducir esta guía, en todo o en parte, y por cualquier medio, está prohibido. FIAT TIPO -61-...
Seite 392: Can-Bh
CAN-BH está en el conector de diagnosis múltiple DLC. Los resistores del terminal de 120 ohm están en el BCM del módulo IPC. Reservados todos los derechos. Distribuir o reproducir esta guía, en todo o en parte, y por cualquier medio, está prohibido. FIAT TIPO -62-...
Seite 393 CAN-BH alto – Pin 11 CAN-BH bajo – Pin 14 CAN-C1 bajo – Pin 6 CAN-C1 alto Reservados todos los derechos. Distribuir o reproducir esta guía, en todo o en parte, y por cualquier medio, está prohibido. FIAT TIPO -63-...
Seite 394 Las redes CAN-C1, CAN-C2 y CAN-BH entran en modo de reposo aproximadamente 10 segundos después de que la llave se ponga en OFF. Reservados todos los derechos. Distribuir o reproducir esta guía, en todo o en parte, y por cualquier medio, está prohibido. FIAT TIPO -64-...
Seite 395: Continuidad Eléctrica De Las Redes
60 ohm para las tres redes. – – (pin 11 y pin 3) – CAN-C1 (pin 14 y pin 6) Reservados todos los derechos. Distribuir o reproducir esta guía, en todo o en parte, y por cualquier medio, está prohibido. FIAT TIPO -65-...
Seite 396: Lin
Reservados todos los derechos. Distribuir o reproducir esta guía, en todo o en parte, y por cualquier medio, está prohibido. FIAT TIPO -66-...
Seite 397: Sistema De Seguridad Pasiva (Airbag)
Body Computer para posible personalización de final de línea (Proxy), y reducción  de número de piezas en Piezas de repuesto. Reservados todos los derechos. Distribuir o reproducir esta guía, en todo o en parte, y por cualquier medio, está prohibido. FIAT TIPO -67-...
Seite 398: Composición
Gestiona todos los dispositivos de activación y detección del sistema de contención, al procesar las señales de los distintos sensores distribuidos por todo el automóvil, además de los sensores internos. Reservados todos los derechos. Distribuir o reproducir esta guía, en todo o en parte, y por cualquier medio, está prohibido. FIAT TIPO -68-...
Seite 399: Funcionamiento
La activación final, que corresponde al número máximo de límites indicado, evitará posteriores procedimientos de restablecimiento. Reservados todos los derechos. Distribuir o reproducir esta guía, en todo o en parte, y por cualquier medio, está prohibido. FIAT TIPO -69-...
Seite 400: Autodiagnosis
La centralita realiza una autodiagnosis continua del funcionamiento del sistema. En especial:  detecta y memoriza los fallos diagnostica las conexiones con los componentes del sistema y el tipo de fallo que ocurrió  comunica dichos fallos al activar el testigo del cuadro de instrumentos ...
Seite 401: Módulo De Airbag Del Lado Del Pasajero
Mantenga pulsado el botón para volver a la pantalla estándar sin guardar. Cuando la función está activada, el testigo del cuadro de instrumentos permanece iluminado. Reservados todos los derechos. Distribuir o reproducir esta guía, en todo o en parte, y por cualquier medio, está prohibido. FIAT TIPO -71-...
Seite 402: Módulo De Airbag Lateral
Se prohíbe estrictamente desmontar los asientos equipados con airbags.  Reservados todos los derechos. Distribuir o reproducir esta guía, en todo o en parte, y por cualquier medio, está prohibido. FIAT TIPO -72-...
Seite 403: Módulo Del Airbag De Ventanilla ( Airbag De Cabeza )
El airbag se desinfla inmediatamente después de inflarse con el gas porque su tejido es permeable. Reservados todos los derechos. Distribuir o reproducir esta guía, en todo o en parte, y por cualquier medio, está prohibido. FIAT TIPO -73-...
Seite 404: Sensores Satélite De Impacto Lateral
Reservados todos los derechos. Distribuir o reproducir esta guía, en todo o en parte, y por cualquier medio, está prohibido. FIAT TIPO -74-...
Seite 405: Funcionamiento
NOTA: Una vez activados los pretensores, los cinturones quedan bloqueados y deben ser sustituidos. Reservados todos los derechos. Distribuir o reproducir esta guía, en todo o en parte, y por cualquier medio, está prohibido. FIAT TIPO -75-...
Seite 406: Señal De Cinturones No Abrochados
2 - testigo de airbag del pasajero desactivado 3 - testigo de cinturón de seguridad no abrochado Reservados todos los derechos. Distribuir o reproducir esta guía, en todo o en parte, y por cualquier medio, está prohibido. FIAT TIPO -76-...
Seite 407: Testigo De Fallo Del Sistema De Airbags
Mantenga pulsado el botón para volver a la pantalla estándar sin guardar. Cuando la función está activada, el testigo del cuadro de instrumentos permanece iluminado. Reservados todos los derechos. Distribuir o reproducir esta guía, en todo o en parte, y por cualquier medio, está prohibido. FIAT TIPO -77-...
Seite 408: Esquema De Funcionamiento De Pretensores Y Airbags Delanteros
Esquema de funcionamiento de pretensores y airbags delanteros Reservados todos los derechos. Distribuir o reproducir esta guía, en todo o en parte, y por cualquier medio, está prohibido. FIAT TIPO -78-...
Seite 409 Esquema de funcionamiento de airbags laterales y pretensores traseros Reservados todos los derechos. Distribuir o reproducir esta guía, en todo o en parte, y por cualquier medio, está prohibido. FIAT TIPO -79-...
Seite 410: Pam (Módulo De Asistencia Al Aparcamiento)
Alimentación eléctrica del sensor Interfaz para la señal del sensor Entrada para presencia de remolque CAN de alta velocidad Reservados todos los derechos. Distribuir o reproducir esta guía, en todo o en parte, y por cualquier medio, está prohibido. FIAT TIPO -80-...
Seite 411: Lógica De Activación Del Sistema
La posición y el tipo de obstáculo se determinan en base a cada proceso de medición realizado y la distancia entre los sensores. Gracias a esta información, la distancia real se determina con mayor precisión en condiciones críticas.
Seite 412: Autodiagnosis
Si falla un solo sensor, todo el sistema se desactiva. Los fallos son registrados por su tipo y frecuencia; esta información se puede leer con la herramienta de diagnosis mediante la red CAN y se muestra en la pantalla del salpicadero.
Seite 413: Módulo De Asistencia Al Aparcamiento (Pam)
Adquisición por bus CAN de las condiciones de trabajo y fallo de los sensores de asistencia al aparcamiento Reservados todos los derechos. Distribuir o reproducir esta guía, en todo o en parte, y por cualquier medio, está prohibido. FIAT TIPO -83-...
Seite 414 El PAM está situado en la parte trasera derecha del automóvil, en el maletero, por debajo de la cubierta interna. Leyenda: 1. Cuerpo de la centralina 2. Conexiones 3. Pines Reservados todos los derechos. Distribuir o reproducir esta guía, en todo o en parte, y por cualquier medio, está prohibido. FIAT TIPO -84-...
Seite 415 Sensor (interno trasero izquierdo) Alimentación de sensor trasero Sensor (externo trasero izquierdo) Entrada para remolque n.c. Masa del sensor Reservados todos los derechos. Distribuir o reproducir esta guía, en todo o en parte, y por cualquier medio, está prohibido. FIAT TIPO -85-...
Seite 416: Áreas Cubiertas
La altura del área de cobertura vertical (valor "2" en la siguiente figura) es de unos 80 ± 10 cm. Reservados todos los derechos. Distribuir o reproducir esta guía, en todo o en parte, y por cualquier medio, está prohibido. FIAT TIPO -86-...
Seite 417: Gestión Del Gancho De Remolque ( Cuando El Gancho No Sea Extraíble )
Las dimensiones del área en blanco alrededor del gancho deben modificarse acuerdo con el tamaño, posición y forma del gancho, a fin de evitar la señalización acústica producida por su presencia. Reservados todos los derechos. Distribuir o reproducir esta guía, en todo o en parte, y por cualquier medio, está prohibido. FIAT TIPO -87-...
Seite 418: Diagrama De Cableado
IAGRAMA DE CABLEADO Reservados todos los derechos. Distribuir o reproducir esta guía, en todo o en parte, y por cualquier medio, está prohibido. FIAT TIPO -88-...
Seite 419 Sensor interno trasero izquierdo Sensor interno trasero derecho Sensor externo trasero derecho KL 15 desde F49 para PAM Reservados todos los derechos. Distribuir o reproducir esta guía, en todo o en parte, y por cualquier medio, está prohibido. FIAT TIPO -89-...
Seite 420: Cuadro De Instrumentos Ipc
4. Visualización digital de la temperatura del refrigerante del motor con testigo de aviso de sobrecalentamiento 5. Tacómetro. Reservados todos los derechos. Distribuir o reproducir esta guía, en todo o en parte, y por cualquier medio, está prohibido. FIAT TIPO -90-...
Seite 421 PANTALLA LCD 3,5 pulg. TIPO Segmentos/monocroma COLOR Blanco MEDIDAS DEL ÁREA VISIBLE 53,28 (An.) x 71,04 (Alt.) mm ORIENTACIÓN Vertical Reservados todos los derechos. Distribuir o reproducir esta guía, en todo o en parte, y por cualquier medio, está prohibido. FIAT TIPO -91-...
Seite 422: Definición De Testigos
/Avería cambio de doble embrague embrague Fallo / intervención del Control electrónico de control electrónico de estabilidad desactivado estabilidad Reservados todos los derechos. Distribuir o reproducir esta guía, en todo o en parte, y por cualquier medio, está prohibido. FIAT TIPO -92-...
Seite 423 Servicio / Llamar para Modo City activado mantenimiento Indicación de abrocharse Fallo genérico el cinturón Fallo de airbag Puertas entreabiertas Reservados todos los derechos. Distribuir o reproducir esta guía, en todo o en parte, y por cualquier medio, está prohibido. FIAT TIPO -93-...
Seite 424: Plantillas De Visualización
La siguiente figura muestra todas las serigrafías incluidas en el EVIC en su posición correcta. Plantillas de visualización Reservados todos los derechos. Distribuir o reproducir esta guía, en todo o en parte, y por cualquier medio, está prohibido. FIAT TIPO -94-...
Seite 425: Tft De 5 Pulg
2. Velocidad del vehículo, mensajes de advertencia / informes de fallos. 3. Cuentakilómetros (visualización de la distancia recorrida en kilómetros/millas) e iconos de cualquier informe de fallos. Reservados todos los derechos. Distribuir o reproducir esta guía, en todo o en parte, y por cualquier medio, está prohibido. FIAT TIPO -95-...
Seite 426: Características De La Pantalla Tft
Retardo de apagado de faros) – Puertas y Cerraduras (Desbloqueo automático al salir, Destellar faro con bloqueo, Autobloqueo de puertas) Reservados todos los derechos. Distribuir o reproducir esta guía, en todo o en parte, y por cualquier medio, está prohibido. FIAT TIPO -96-...
Seite 427: Viaje
Información instantánea Descripción Icono Autonomía Consumo instantáneo Información de viaje Reservados todos los derechos. Distribuir o reproducir esta guía, en todo o en parte, y por cualquier medio, está prohibido. FIAT TIPO -97-...
Seite 428 Cuando el cliente sale de este menú, las unidades vuelven a lo establecido en los parámetros. Reservados todos los derechos. Distribuir o reproducir esta guía, en todo o en parte, y por cualquier medio, está prohibido. FIAT TIPO -98-...
Seite 429 Visualización de los elementos mostrados: indicador, valor mínimo y máximo del gráfico de barras e icono asociado. Reservados todos los derechos. Distribuir o reproducir esta guía, en todo o en parte, y por cualquier medio, está prohibido. FIAT TIPO -99-...
Seite 430 Este submenú ofrece información sobre el mantenimiento programado ("DaysToService" y "DistanceToService"). Aparece un mensaje para señalizar la necesidad de realizar el servicio. Reservados todos los derechos. Distribuir o reproducir esta guía, en todo o en parte, y por cualquier medio, está prohibido. FIAT TIPO -100-...
Seite 431: Sonido
Cuando el teléfono no está conectado, no se puede acceder a este elemento de menú y en la pantalla aparece la explicación de teléfono no conectado. Reservados todos los derechos. Distribuir o reproducir esta guía, en todo o en parte, y por cualquier medio, está prohibido. FIAT TIPO -101-...
Seite 432 Las llamadas están en el mismo orden que en el teléfono y también en el VP. Icono que significa el tipo de llamada (entrante, saliente y perdida): Llamada entrante Llamada saliente...
Seite 433: Navegación
Reservados todos los derechos. Distribuir o reproducir esta guía, en todo o en parte, y por cualquier medio, está prohibido. FIAT TIPO -103-...
Seite 434: Mensajes
Hay otras solicitudes de activación provenientes de otros sistemas para advertir al conductor cuando se activan los correspondientes sistemas. Reservados todos los derechos. Distribuir o reproducir esta guía, en todo o en parte, y por cualquier medio, está prohibido. FIAT TIPO -104-...
Seite 435 Botón CANC: ajusta el CC en espera sin borrar la velocidad definida. Botón Cruise Control (centro): ajusta el CC on/off. Los botones inferiores están desactivados y cubiertos. Reservados todos los derechos. Distribuir o reproducir esta guía, en todo o en parte, y por cualquier medio, está prohibido. FIAT TIPO -105-...
Seite 436: Funciones Del Ipc
El restablecimiento del kilometraje previo a la entrega se realiza con el equipo de diagnosis en el módulo IPC. Diagrama de cableado Reservados todos los derechos. Distribuir o reproducir esta guía, en todo o en parte, y por cualquier medio, está prohibido. FIAT TIPO -106-...
Seite 437: Asignación De Pines
Señal negativa (comandos CAF+, CAF-) a LSS GND (comandos CAF+, CAF-) a LSS No conectado No conectado Reservados todos los derechos. Distribuir o reproducir esta guía, en todo o en parte, y por cualquier medio, está prohibido. FIAT TIPO -107-...
Seite 438: Cámara Trasera
Desvío inicial para proyección del Longitud del marcador guardabarros – – Distancia al primer marcador Anchura de superposición Reservados todos los derechos. Distribuir o reproducir esta guía, en todo o en parte, y por cualquier medio, está prohibido. FIAT TIPO -108-...
Seite 439: Gestión Del Sistema Rvc
LIN por el módulo Body Computer. La imagen sobrescrita es enviada por la cámara trasera al módulo de radio mediante una señal de salida de tipo NTSC. El signo positivo y negativo de la señal se trenzan y filtran para evitar interferencias.
Seite 440: Diagrama De Cableado Y Asignación De Pines
– 1 - Masa para cable de vídeo Señal de vídeo + – – LIN_2 Exploración externa Reservados todos los derechos. Distribuir o reproducir esta guía, en todo o en parte, y por cualquier medio, está prohibido. FIAT TIPO -110-...
Seite 441 Mode d'arrêt du moteur avec transmission automatique............... 45 Pour garder le moteur coupé avec la transmission automatique........... 45 Tous droits réservés. La diffusion et la reproduction de tout ou partie de ce guide par quelque moyen que ce soit sont interdites. FIAT TIPO . 0.0...
Seite 442 Fonctionnement ..........................75 ..................76 APTEURS SATELLITAIRES DE CHOCS LATERAUX Caractéristiques ..........................76 Tous droits réservés. La diffusion et la reproduction de tout ou partie de ce guide par quelque moyen que ce soit sont interdites. FIAT TIPO . 0.0...
Seite 443 Brochage ............................109 CAMERA DE RECUL ......................... 110 ....................110 UPERPOSITION DYNAMIQUE DE GRILLE Tous droits réservés. La diffusion et la reproduction de tout ou partie de ce guide par quelque moyen que ce soit sont interdites. FIAT TIPO . 0.0...
Seite 444: Système Électrique
CAL pour la protection du démarreur du moteur CBA pour véhicule : 1.4 T-Jet Tous droits réservés. La diffusion et la reproduction de tout ou partie de ce guide par quelque moyen que ce soit sont interdites. FIAT TIPO . 0.0...
Seite 445: Pdc (Centre De Répartition D'alimentation) Avant
La position des fusibles et des relais montés sur le PDC est indiqué ci-dessous. Tous droits réservés. La diffusion et la reproduction de tout ou partie de ce guide par quelque moyen que ce soit sont interdites. FIAT TIPO . 0.0...
Seite 446 Non connecté Non connecté Non connecté KL30 BATTERIE SOC SOH ALIMENTATION DÉGIVRAGE RLY 87 Tous droits réservés. La diffusion et la reproduction de tout ou partie de ce guide par quelque moyen que ce soit sont interdites. FIAT TIPO . 0.0...
Seite 447 DÉGIVRAGE DE LUNETTE ARRIÈRE micro Démarreur maxi KL30 PTC1 sans CBA - KL30 DDCT SDU Tous droits réservés. La diffusion et la reproduction de tout ou partie de ce guide par quelque moyen que ce soit sont interdites. FIAT TIPO . 0.0...
Seite 448: Pdc Arrière
Systèmes de chauffage des sièges Systèmes de chauffage des sièges Sortie de puissance arrière Tous droits réservés. La diffusion et la reproduction de tout ou partie de ce guide par quelque moyen que ce soit sont interdites. FIAT TIPO . 0.0...
Seite 449: Generation En Cours
L'exemple suivant est l'alternateur monté sur le moteur 1.3 Multijet II 95 ch avec système Stop & Start. Tous droits réservés. La diffusion et la reproduction de tout ou partie de ce guide par quelque moyen que ce soit sont interdites. FIAT TIPO . 0.0...
Seite 450 Vitesse maximale continue 18 000 tr/min Régulateur de tension de type électronique traditionnel Tous droits réservés. La diffusion et la reproduction de tout ou partie de ce guide par quelque moyen que ce soit sont interdites. FIAT TIPO -10- . 0.0...
Seite 451: Iam (Alternateur Intelligent)
Ce système sera installé sur les versions de moteur suivantes : 1.3 MJet 95 ch  Tous droits réservés. La diffusion et la reproduction de tout ou partie de ce guide par quelque moyen que ce soit sont interdites. FIAT TIPO -11- . 0.0...
Seite 452: Description Des Composants
Infos sur la batterie (Vmax, Vmin, défauts NBC) DESCRIPTION DES COMPOSANTS Alternateur – pôle positif de l'alternateur Tous droits réservés. La diffusion et la reproduction de tout ou partie de ce guide par quelque moyen que ce soit sont interdites. FIAT TIPO -12- . 0.0...
Seite 453: Connecteur Lin
Le NCM fournit à l'alternateur intelligent des commandes via LIN selon le style de conduite et les paramètres reçus via C-CAN provenant du NBC. Tous droits réservés. La diffusion et la reproduction de tout ou partie de ce guide par quelque moyen que ce soit sont interdites. FIAT TIPO -13- . 0.0...
Seite 454: Nbc
état de la batterie du capteur de charge Support de montage du faux pôle Serrage pôle batterie négatif Tous droits réservés. La diffusion et la reproduction de tout ou partie de ce guide par quelque moyen que ce soit sont interdites. FIAT TIPO -14- . 0.0...
Seite 455: Rdinateur De Bord (Bcm)
L'ordinateur de bord est placé sous la garniture du tableau de bord à gauche du volant derrière un cache en plastique qui est amovible pour l'accès aux fusibles. Tous droits réservés. La diffusion et la reproduction de tout ou partie de ce guide par quelque moyen que ce soit sont interdites. FIAT TIPO -15- . 0.0...
Seite 456: Liste Des Fusibles
T08 (relais de démarreur) Repère 15 15 A KL15 pour prise de courant Tous droits réservés. La diffusion et la reproduction de tout ou partie de ce guide par quelque moyen que ce soit sont interdites. FIAT TIPO -16- . 0.0...
Seite 458 L'alignement du Proxy doit toujours être effectué après avoir exécuté « restaurer la configuration du véhicule ». Tous droits réservés. La diffusion et la reproduction de tout ou partie de ce guide par quelque moyen que ce soit sont interdites. FIAT TIPO -18- . 0.0...
Seite 459: Éclairage Intérieur
Plafonnier central arrière. Éclairage de la boîte à gants côté passager (option) Tous droits réservés. La diffusion et la reproduction de tout ou partie de ce guide par quelque moyen que ce soit sont interdites. FIAT TIPO -19- . 0.0...
Seite 460: Éclairage Du Coffre À Bagages
Éclairage sur pare-soleil droit (option). – Éclairage sur pare-soleil gauche (option). – Plafonnier central avant. Tous droits réservés. La diffusion et la reproduction de tout ou partie de ce guide par quelque moyen que ce soit sont interdites. FIAT TIPO -20- . 0.0...
Seite 461 Combiné de tableau de bord. – Commutateurs empilables – Projecteur avant droit. – Projecteur avant gauche. Tous droits réservés. La diffusion et la reproduction de tout ou partie de ce guide par quelque moyen que ce soit sont interdites. FIAT TIPO -21- . 0.0...
Seite 462: Éclairage Extérieur - Feux De Route
– Feu de route + DRL – Clignotant – Feu antibrouillard avant Tous droits réservés. La diffusion et la reproduction de tout ou partie de ce guide par quelque moyen que ce soit sont interdites. FIAT TIPO -22- . 0.0...
Seite 463 Feu de marche arrière. – Clignotant – Position + Stop – Position – Feu antibrouillard Tous droits réservés. La diffusion et la reproduction de tout ou partie de ce guide par quelque moyen que ce soit sont interdites. FIAT TIPO -23- . 0.0...
Seite 464 Plafonniers avant (ailettes pare-soleil) Plafonnier arrière Plafonnier coffre Éclairage boîte à gants Tous droits réservés. La diffusion et la reproduction de tout ou partie de ce guide par quelque moyen que ce soit sont interdites. FIAT TIPO -24- . 0.0...
Seite 465 – Projecteur droit – Projecteur gauche – Feu antibrouillard avant (55 W) Tous droits réservés. La diffusion et la reproduction de tout ou partie de ce guide par quelque moyen que ce soit sont interdites. FIAT TIPO -25- . 0.0...
Seite 466 – Feu arrière droit – Feu arrière gauche Troisième feu de stop. Tous droits réservés. La diffusion et la reproduction de tout ou partie de ce guide par quelque moyen que ce soit sont interdites. FIAT TIPO -26- . 0.0...
Seite 467: Commutateur D'activation De L'éclairage Extérieur
Phares antibrouillard avant  Phares antibrouillard arrière  Réglage de hauteur des phares  Tous droits réservés. La diffusion et la reproduction de tout ou partie de ce guide par quelque moyen que ce soit sont interdites. FIAT TIPO -27- . 0.0...
Seite 468: Brochage
Sur les vitres arrière, la commande des lève-vitres assure seulement le mouvement manuel vers le haut et le bas du moteur de lève-vitres. Tous droits réservés. La diffusion et la reproduction de tout ou partie de ce guide par quelque moyen que ce soit sont interdites. FIAT TIPO -28- . 0.0...
Seite 469: Commutateurs De Portière Avant
Commutateurs de portière avant. Commutateur conducteur Commutateur passager avant Tous droits réservés. La diffusion et la reproduction de tout ou partie de ce guide par quelque moyen que ce soit sont interdites. FIAT TIPO -29- . 0.0...
Seite 471 à une panne. La résistance de l'élément PTC augmente au fur et à mesure que sa température augmente interrompant, par conséquent, le circuit électrique. Tous droits réservés. La diffusion et la reproduction de tout ou partie de ce guide par quelque moyen que ce soit sont interdites. FIAT TIPO -31- . 0.0...
Seite 472 4 Entrée analogique active vers Vbat/masse pour vitre Signal HAUT/BAS passager provenant de l'empilement passager Tous droits réservés. La diffusion et la reproduction de tout ou partie de ce guide par quelque moyen que ce soit sont interdites. FIAT TIPO -32- . 0.0...
Seite 473 Lorsque le mouvement BAS/HAUT est demandé, le relais respectif est fermé pour envoyer l'alimentation au moteur. Tous droits réservés. La diffusion et la reproduction de tout ou partie de ce guide par quelque moyen que ce soit sont interdites. FIAT TIPO -33- . 0.0...
Seite 474: Schéma De Câblage Du Lève-Vitres - Version Basse
3. Commandes de la portière du conducteur 4. Actionneur du lève-vitre de la portière du conducteur Tous droits réservés. La diffusion et la reproduction de tout ou partie de ce guide par quelque moyen que ce soit sont interdites. FIAT TIPO -34- . 0.0...
Seite 475: Schéma De Câblage Du Lève-Vitres - Version Haute
Commutateur du lève-vitre arrière droit conducteur Vitre électrique arrière droite Vitre électrique avant gauche Tous droits réservés. La diffusion et la reproduction de tout ou partie de ce guide par quelque moyen que ce soit sont interdites. FIAT TIPO -35- . 0.0...
Seite 476: Essuie-Glaces
MUX (différents niveaux de résistance selon la position du levier) provenant du levier de colonne de direction. Tous droits réservés. La diffusion et la reproduction de tout ou partie de ce guide par quelque moyen que ce soit sont interdites. FIAT TIPO -36- . 0.0...
Seite 477: Moteur De L'essuie-Glace Du Pare-Brise
3. Contact stationnement moteur essuie-glace avant (normalement fermé à la masse) 4. Masse moteur essuie-glace Tous droits réservés. La diffusion et la reproduction de tout ou partie de ce guide par quelque moyen que ce soit sont interdites. FIAT TIPO -37- . 0.0...
Seite 478: Pompe Du Circuit De Lave-Glace Électrique
Légende : 1. Alimentation 2. Masse 3. Bus LIN Tous droits réservés. La diffusion et la reproduction de tout ou partie de ce guide par quelque moyen que ce soit sont interdites. FIAT TIPO -38- . 0.0...
Seite 479: Fonction De Verrouillage Des Portières
Les ordinateurs de bord sur les versions de véhicules destinés à la zone EMEA ne peuvent pas gérer le verrouillage des portières si une ou plusieurs portières sont ouvertes. Tous droits réservés. La diffusion et la reproduction de tout ou partie de ce guide par quelque moyen que ce soit sont interdites. FIAT TIPO -39- . 0.0...
Seite 480 à mesure que sa température augmente interrompant, par conséquent, le circuit électrique. Tous droits réservés. La diffusion et la reproduction de tout ou partie de ce guide par quelque moyen que ce soit sont interdites. FIAT TIPO -40- . 0.0...
Seite 481: Schéma De Câblage
Interrupteurs de contact et actionneurs de Commande électrique externe d'ouverture du portière du conducteur coffre (option) Tous droits réservés. La diffusion et la reproduction de tout ou partie de ce guide par quelque moyen que ce soit sont interdites. FIAT TIPO -41- . 0.0...
Seite 482: Système D'immobilisation
RÉPONSE CODE IMMO, envoyée depuis l'ordinateur de bord et reçu du module de commande du moteur. Tous droits réservés. La diffusion et la reproduction de tout ou partie de ce guide par quelque moyen que ce soit sont interdites. FIAT TIPO -42- . 0.0...
Seite 483: Mode Logistique
L'alignement du Proxy doit toujours être effectué après avoir exécuté « restaurer la configuration du véhicule ». Tous droits réservés. La diffusion et la reproduction de tout ou partie de ce guide par quelque moyen que ce soit sont interdites. FIAT TIPO -43- . 0.0...
Seite 484: Système Stop/Start
Le moteur peut être arrêté à une vitesses inférieure à 7 km/h. Tous droits réservés. La diffusion et la reproduction de tout ou partie de ce guide par quelque moyen que ce soit sont interdites. FIAT TIPO -44- . 0.0...
Seite 485: Mode De Redémarrage Du Moteur Avec Boîte De Vitesses Manuelle
Avec la pédale de frein enfoncée (3) et le moteur à l'arrêt (4), mettre le levier de vitesses en position N (5) et relâcher la pédale de frein (6). Tous droits réservés. La diffusion et la reproduction de tout ou partie de ce guide par quelque moyen que ce soit sont interdites. FIAT TIPO -45- . 0.0...
Seite 486: Mode De Redémarrage Du Moteur Avec Transmission Automatique
 Dans le cas ci-dessus, un message d'information apparait sur la planche. Tous droits réservés. La diffusion et la reproduction de tout ou partie de ce guide par quelque moyen que ce soit sont interdites. FIAT TIPO -46- . 0.0...
Seite 487: Conditions De Redémarrage Automatique
être désactivé pour permettre le fonctionnement continu du système de climatisation. Tous droits réservés. La diffusion et la reproduction de tout ou partie de ce guide par quelque moyen que ce soit sont interdites. FIAT TIPO -47- . 0.0...
Seite 488: Fonctionnement Irrégulier
M-HW/SW : composants avec du matériel/logiciel modifié. CO : Composants reportés (non modifiés). Tous droits réservés. La diffusion et la reproduction de tout ou partie de ce guide par quelque moyen que ce soit sont interdites. FIAT TIPO -48- . 0.0...
Seite 489: Capteur Pour Boîte De Vitesses Au Point Mort
33 % et 67 % lorsque la boîte de vitesses est au point mort. Tous droits réservés. La diffusion et la reproduction de tout ou partie de ce guide par quelque moyen que ce soit sont interdites. FIAT TIPO -49- . 0.0...
Seite 490: Capteur De Vide Sur Servofrein
être HAUTE (pédale non enfoncée), MOYENNE (pédale partiellement enfoncée), BASSE (pédale enfoncée) ou ERREUR (erreur du capteur). Tous droits réservés. La diffusion et la reproduction de tout ou partie de ce guide par quelque moyen que ce soit sont interdites. FIAT TIPO -50- . 0.0...
Seite 491: Pompe À Carburant
Deux types de stabilisateurs sont disponibles : 90 W si le véhicule est seulement équipé de la radio et 180 W s'il a la radio et le système HI-Fi. Tous droits réservés. La diffusion et la reproduction de tout ou partie de ce guide par quelque moyen que ce soit sont interdites. FIAT TIPO -51- . 0.0...
Seite 492: Ibs (Capteur De Batterie Intelligent Ou Moniteur De Batterie) Et Faux Pôle Négatif
 Courant de batterie (A)   Température de la batterie (°C) Tous droits réservés. La diffusion et la reproduction de tout ou partie de ce guide par quelque moyen que ce soit sont interdites. FIAT TIPO -52- . 0.0...
Seite 493: Étalonnage De L'ibs
Hors plage Hors plage Hors plage Tolérance O.K. sant é) Étalonnage Fonctionnement standard Tous droits réservés. La diffusion et la reproduction de tout ou partie de ce guide par quelque moyen que ce soit sont interdites. FIAT TIPO -53- . 0.0...
Seite 494: Utilisation D'informations Fournies Par L'ibs
Tous droits réservés. La diffusion et la reproduction de tout ou partie de ce guide par quelque moyen que ce soit sont interdites. FIAT TIPO -54- . 0.0...
Seite 495: Démarrage
R1 géré par le module de commande du moteur. Tous droits réservés. La diffusion et la reproduction de tout ou partie de ce guide par quelque moyen que ce soit sont interdites. FIAT TIPO -55- . 0.0...
Seite 496: Conditions Dans Lesquelles Le Moteur Ne Se Coupe Pas
FAP est en cours de régénération. Tous droits réservés. La diffusion et la reproduction de tout ou partie de ce guide par quelque moyen que ce soit sont interdites. FIAT TIPO -56- . 0.0...
Seite 497: Conditions Gérées Par L'ordinateur De Bord
Tous droits réservés. La diffusion et la reproduction de tout ou partie de ce guide par quelque moyen que ce soit sont interdites. FIAT TIPO -57- . 0.0...
Seite 498: Redémarrage Automatique
  la température de la batterie est inférieure à -24°C  Tous droits réservés. La diffusion et la reproduction de tout ou partie de ce guide par quelque moyen que ce soit sont interdites. FIAT TIPO -58- . 0.0...
Seite 499: Désactivation Du Redémarrage Automatique (Fonction De Sécurité)
Module de commande du moteur ou du groupe motopropulseur (avec MIL allumé).  Tous droits réservés. La diffusion et la reproduction de tout ou partie de ce guide par quelque moyen que ce soit sont interdites. FIAT TIPO -59- . 0.0...
Seite 500: Conditions Gérées Par L'ordinateur De Bord
T20 commandé par l'ordinateur de bord. Tous droits réservés. La diffusion et la reproduction de tout ou partie de ce guide par quelque moyen que ce soit sont interdites. FIAT TIPO -60- . 0.0...
Seite 501: Reseaux Numeriques
CAN-C1 (vitesse élevée 500 ko/s)   CAN-C1 (vitesse moyenne 125 ko/s) Tous droits réservés. La diffusion et la reproduction de tout ou partie de ce guide par quelque moyen que ce soit sont interdites. FIAT TIPO -61- . 0.0...
Seite 502 Les résistances de terminaison de 120 ohms du CAN-C1 sont situées dans l'ordinateur de bord et dans le module de commande du moteur. Tous droits réservés. La diffusion et la reproduction de tout ou partie de ce guide par quelque moyen que ce soit sont interdites. FIAT TIPO -62- . 0.0...
Seite 503 Les résistances de terminaison de 120 ohms sont situées dans l'ordinateur de bord et dans le module IPC. Tous droits réservés. La diffusion et la reproduction de tout ou partie de ce guide par quelque moyen que ce soit sont interdites. FIAT TIPO -63- . 0.0...
Seite 504 BH Bas – Broche 14 CAN-C1 Bas – Broche 6 CAN-C1 Haut Tous droits réservés. La diffusion et la reproduction de tout ou partie de ce guide par quelque moyen que ce soit sont interdites. FIAT TIPO -64- . 0.0...
Seite 505 Les CAN-C1, CAN-C2 et CAN-BH entrent en mode Veille 10 12 secondes environ après avoir tourné la clé sur OFF (ARRÊT). Tous droits réservés. La diffusion et la reproduction de tout ou partie de ce guide par quelque moyen que ce soit sont interdites. FIAT TIPO -65- . 0.0...
Seite 506: Can-Bh
(broche 11 et broche 3) – CAN-C1 (broche 14 et broche 6) Tous droits réservés. La diffusion et la reproduction de tout ou partie de ce guide par quelque moyen que ce soit sont interdites. FIAT TIPO -66- . 0.0...
Seite 508: Système De Sécurité Passive (Airbag)
à l'ordinateur de bord pour l'éventuelle personnalisation en fin de ligne (Proxy) et, par conséquent, la réduction du nombre de pièces auprès de Pièces Détachées. Tous droits réservés. La diffusion et la reproduction de tout ou partie de ce guide par quelque moyen que ce soit sont interdites. FIAT TIPO -68- . 0.0...
Seite 510: Fonctionnement
été rétablies. L'activation finale, correspondant au nombre maximum de limites indiquées, empêche toute autre procédure de réinitialisation. Tous droits réservés. La diffusion et la reproduction de tout ou partie de ce guide par quelque moyen que ce soit sont interdites. FIAT TIPO -70- . 0.0...
Seite 511: Odule Dairbag Conducteur
être dirigé vers le conducteur ;  un générateur de gaz pyrotechnique  une enveloppe de confinement. Tous droits réservés. La diffusion et la reproduction de tout ou partie de ce guide par quelque moyen que ce soit sont interdites. FIAT TIPO -71- . 0.0...
Seite 512: Module D ' Airbag Passager
« guide de coussin ».  Tous droits réservés. La diffusion et la reproduction de tout ou partie de ce guide par quelque moyen que ce soit sont interdites. FIAT TIPO -72- . 0.0...
Seite 514: Composition
 Il est strictement interdit de désassembler des sièges dotés d'airbags. Tous droits réservés. La diffusion et la reproduction de tout ou partie de ce guide par quelque moyen que ce soit sont interdites. FIAT TIPO -74- . 0.0...
Seite 515: Module De Coussin De Fenetre Laterale ( Airbag De Tete )
été gonflé par le gaz, car le tissu est perméable. Tous droits réservés. La diffusion et la reproduction de tout ou partie de ce guide par quelque moyen que ce soit sont interdites. FIAT TIPO -75- . 0.0...
Seite 516: Capteurs Satellitaires De Chocs Lateraux
Tous droits réservés. La diffusion et la reproduction de tout ou partie de ce guide par quelque moyen que ce soit sont interdites. FIAT TIPO -76- . 0.0...
Seite 517: Fonctionnement
Une fois que les prétensionneurs sont activés, les ceintures sont bloquées et doivent être remplacées. Tous droits réservés. La diffusion et la reproduction de tout ou partie de ce guide par quelque moyen que ce soit sont interdites. FIAT TIPO -77- . 0.0...
Seite 518: Signal De Ceintures De Sécurité Non Bouclées
2 - voyant lumineux airbag passager désactivé 3 - voyant lumineux ceinture de sécurité non bouclée Tous droits réservés. La diffusion et la reproduction de tout ou partie de ce guide par quelque moyen que ce soit sont interdites. FIAT TIPO -78- . 0.0...
Seite 519: Voyant Lumineux D'anomalie Du Système D'airbags
Lorsque la fonction est activée, le voyant lumineux de la planche de bord reste allumé. Tous droits réservés. La diffusion et la reproduction de tout ou partie de ce guide par quelque moyen que ce soit sont interdites. FIAT TIPO -79- . 0.0...
Seite 520: Schéma Fonctionnel Des Airbags Avant Et Des Tendeurs De Ceinture De Sécurité
Schéma fonctionnel des airbags avant et des tendeurs de ceinture de sécurité Tous droits réservés. La diffusion et la reproduction de tout ou partie de ce guide par quelque moyen que ce soit sont interdites. FIAT TIPO -80- . 0.0...
Seite 521 Schéma fonctionnel des airbags latéraux et des tendeurs de ceinture de sécurité Tous droits réservés. La diffusion et la reproduction de tout ou partie de ce guide par quelque moyen que ce soit sont interdites. FIAT TIPO -81- . 0.0...
Seite 522: Pam (Parking Aid Module/Module D'aide Au Stationnement)
Alimentation électrique de l'UCE pour le capteur   CAN haute vitesse Tous droits réservés. La diffusion et la reproduction de tout ou partie de ce guide par quelque moyen que ce soit sont interdites. FIAT TIPO -82- . 0.0...
Seite 523: Logique D ' Activation Du Systeme
(arrêt de l'avertissement pendant les manœuvres parallèles aux murs). Les avertissements ne sont pas émis en présence d'une remorque. Tous droits réservés. La diffusion et la reproduction de tout ou partie de ce guide par quelque moyen que ce soit sont interdites. FIAT TIPO -83- . 0.0...
Seite 524: Auto Diagnostic
Cette dernière est envoyée à l'UCE via la même ligne que celle utilisée pour la demande de transmission. Légende : 1. Tension 2. Signal 3. Masse Tous droits réservés. La diffusion et la reproduction de tout ou partie de ce guide par quelque moyen que ce soit sont interdites. FIAT TIPO -84- . 0.0...
Seite 525: Module D'aide Au Stationnement (Pam)
Acquisition du bus CAN des conditions de fonctionnement et d'erreur de l'indication de panne Tous droits réservés. La diffusion et la reproduction de tout ou partie de ce guide par quelque moyen que ce soit sont interdites. FIAT TIPO -85- . 0.0...
Seite 526 Légende : 1. Corps unité centrale 2. connexion 3. Broches Tous droits réservés. La diffusion et la reproduction de tout ou partie de ce guide par quelque moyen que ce soit sont interdites. FIAT TIPO -86- . 0.0...
Seite 527 Alimentation électrique du capteur arrière Capteur (arrière gauche externe) Entrée remorque n.c. Masse du capteur Tous droits réservés. La diffusion et la reproduction de tout ou partie de ce guide par quelque moyen que ce soit sont interdites. FIAT TIPO -87- . 0.0...
Seite 528: Zones Couvertes
(valeur « 2 » sur la figure ci-dessous) est d'environ 80 ± 10 cm. Tous droits réservés. La diffusion et la reproduction de tout ou partie de ce guide par quelque moyen que ce soit sont interdites. FIAT TIPO -88- . 0.0...
Seite 529: Gestion Du Crochet De Remorque
à la présence du crochet. Tous droits réservés. La diffusion et la reproduction de tout ou partie de ce guide par quelque moyen que ce soit sont interdites. FIAT TIPO -89- . 0.0...
Seite 531 BCM (ordinateur de bord) BROCHE KL 15 provenant de F49 pour PAM Tous droits réservés. La diffusion et la reproduction de tout ou partie de ce guide par quelque moyen que ce soit sont interdites. FIAT TIPO -91- . 0.0...
Seite 532: Planche De Bord Ipc
6. Heure 7. Température extérieure 8. Indication de la fonction Start&Stop Tous droits réservés. La diffusion et la reproduction de tout ou partie de ce guide par quelque moyen que ce soit sont interdites. FIAT TIPO -92- . 0.0...
Seite 533: Définition Témoin
Déclenchement/échec Contrôle électronique de contrôle électronique la stabilité éteint de la stabilité Tous droits réservés. La diffusion et la reproduction de tout ou partie de ce guide par quelque moyen que ce soit sont interdites. FIAT TIPO -93- . 0.0...
Seite 534 Indication ceinture de Panne générique sécurité bouclée Interrupteur de contact Échec airbag portière(s) Tous droits réservés. La diffusion et la reproduction de tout ou partie de ce guide par quelque moyen que ce soit sont interdites. FIAT TIPO -94- . 0.0...
Seite 535: Modèles De Visualisation
La figure ci-dessous montre toutes les sérigraphies comprises dans l'EVIC dans la position correcte. Modèles de visualisation Tous droits réservés. La diffusion et la reproduction de tout ou partie de ce guide par quelque moyen que ce soit sont interdites. FIAT TIPO -95- . 0.0...
Seite 536 4. Affichage numérique de la température du liquide de refroidissement du moteur avec voyant d'alarme de surchauffe 5. Tachymètre. Tous droits réservés. La diffusion et la reproduction de tout ou partie de ce guide par quelque moyen que ce soit sont interdites. FIAT TIPO -96- . 0.0...
Seite 537: Caractéristiques De L'écran Tft
– Entretien Audio  Téléphone  Navigation (si disponible)   Messages Tous droits réservés. La diffusion et la reproduction de tout ou partie de ce guide par quelque moyen que ce soit sont interdites. FIAT TIPO -97- . 0.0...
Seite 538 Infos instantanées Description ICÔNE Gamme Consommation instantanée Tous droits réservés. La diffusion et la reproduction de tout ou partie de ce guide par quelque moyen que ce soit sont interdites. FIAT TIPO -98- . 0.0...
Seite 539 Infos sur trajet Description ICÔNE Distance Temps de parcours Vitesse moyenne Consommation moyenne Tous droits réservés. La diffusion et la reproduction de tout ou partie de ce guide par quelque moyen que ce soit sont interdites. FIAT TIPO -99- . 0.0...
Seite 540 – Température de l'huile – Durée de vie huile – Tension de batterie – Entretien Tous droits réservés. La diffusion et la reproduction de tout ou partie de ce guide par quelque moyen que ce soit sont interdites. FIAT TIPO -100- . 0.0...
Seite 541 L'affichage de ces options montre : l'indicateur, la valeur minimale et celle maximale du graphique en barres ainsi que l'icône respective. Tous droits réservés. La diffusion et la reproduction de tout ou partie de ce guide par quelque moyen que ce soit sont interdites. FIAT TIPO -101- . 0.0...
Seite 542: Audio
SAT (pour le marché américain seulement) : affiche seulement le nom de la station  Code info audio clair : affiche un écran vide Tous droits réservés. La diffusion et la reproduction de tout ou partie de ce guide par quelque moyen que ce soit sont interdites. FIAT TIPO -102- . 0.0...
Seite 543: Téléphone
Les appels sont dans le même ordre que ceux dans le téléphone et aussi dans le VP. Tous droits réservés. La diffusion et la reproduction de tout ou partie de ce guide par quelque moyen que ce soit sont interdites. FIAT TIPO -103- . 0.0...
Seite 544: Navigation
Le nom de la rue  L'indication de guidage pas à pas Tous droits réservés. La diffusion et la reproduction de tout ou partie de ce guide par quelque moyen que ce soit sont interdites. FIAT TIPO -104- . 0.0...
Seite 545 éteinte, un message textuel apparaît signalant que la navigation est éteinte. Tous droits réservés. La diffusion et la reproduction de tout ou partie de ce guide par quelque moyen que ce soit sont interdites. FIAT TIPO -105- . 0.0...
Seite 546: Messages
D'autres demandes d'activation de l'affichage peuvent provenir d'autres systèmes pour avertir le conducteur lorsqu'un de ces système s'active. Tous droits réservés. La diffusion et la reproduction de tout ou partie de ce guide par quelque moyen que ce soit sont interdites. FIAT TIPO -106- . 0.0...
Seite 547 Touche du régulateur de vitesses (centre) : règle CC sur marche/arrêt. Les touches en bas sont désactivées et couvertes. Tous droits réservés. La diffusion et la reproduction de tout ou partie de ce guide par quelque moyen que ce soit sont interdites. FIAT TIPO -107- . 0.0...
Seite 548: Fonctions Ipc
La réinitialisation du kilométrage avant la livraison est effectué à l'aide de l'équipement de diagnostic dans le diagnostic du module IPC. Schéma de câblage Tous droits réservés. La diffusion et la reproduction de tout ou partie de ce guide par quelque moyen que ce soit sont interdites. FIAT TIPO -108- . 0.0...
Seite 549: Brochage
Signal négatif (commandes CAF+, CAF-) vers LSS GND (masse) (commandes CAF+, CAF-) vers LSS Non connecté Non connecté Tous droits réservés. La diffusion et la reproduction de tout ou partie de ce guide par quelque moyen que ce soit sont interdites. FIAT TIPO -109- . 0.0...
Seite 550: Camera De Recul
à l'arrière du véhicule. Tous droits réservés. La diffusion et la reproduction de tout ou partie de ce guide par quelque moyen que ce soit sont interdites. FIAT TIPO -110- . 0.0...
Seite 551 – – Distance par rapport au premier Largeur de superposition repère Tous droits réservés. La diffusion et la reproduction de tout ou partie de ce guide par quelque moyen que ce soit sont interdites. FIAT TIPO -111- . 0.0...
Seite 553 Tryb wyłączania silnika w przypadku automatycznej skrzyni biegów..........46 Tryb utrzymywania wyłączonego silnika w przypadku automatycznej skrzyni biegów....46 Wszelkie prawa zastrzeżone. Zabrania się rozprowadzania i kopiowania - nawet częściowego i na jakimkolwiek nośniku - niniejszej dokumentacji. FIAT TIPO . 0.0...
Seite 554 Charakterystyka ..........................77 Budowa ............................77 Działanie ............................77 ..................78 SATELITARNE CZUJNIKI UDERZENIA BOCZNEGO Charakterystyka ..........................78 Wszelkie prawa zastrzeżone. Zabrania się rozprowadzania i kopiowania - nawet częściowego i na jakimkolwiek nośniku - niniejszej dokumentacji. FIAT TIPO . 0.0...
Seite 555 KAMERA COFANIA ........................... 111 ) ...................111 YNAMICZNE LINIE PROWADZĄCE SIATKA RVC .........................113 TEROWANIE KAMERĄ .....................114 CHEMAT POŁĄCZEŃ I STYKI WYJŚCIOWE Wszelkie prawa zastrzeżone. Zabrania się rozprowadzania i kopiowania - nawet częściowego i na jakimkolwiek nośniku - niniejszej dokumentacji. FIAT TIPO . 0.0...
Seite 556: Instalacja Elektryczna
Poniżej przedstawiono skrzynki bezpieczników akumulatora CBA: W CBA zainstalowane są następujące bezpieczniki: CAL do zabezpieczania rozrusznika CBA według wersji samochodu: 1.4 T-Jet Wszelkie prawa zastrzeżone. Zabrania się rozprowadzania i kopiowania - nawet częściowego i na jakimkolwiek nośniku - niniejszej dokumentacji. FIAT TIPO . 0.0...
Seite 557: Pdc Przednia
Przednia PDC znajduje się na przedniej wiązce przewodów samochodu, a zamocowana jest do przedniego lewego błotnika. Poniżej przedstawiono rozmieszczenie bezpieczników i przekaźników zainstalowanych w PDC: Wszelkie prawa zastrzeżone. Zabrania się rozprowadzania i kopiowania - nawet częściowego i na jakimkolwiek nośniku - niniejszej dokumentacji. FIAT TIPO . 0.0...
Seite 558 Wszelkie prawa zastrzeżone. Zabrania się rozprowadzania i kopiowania - nawet częściowego i na jakimkolwiek nośniku - niniejszej dokumentacji. FIAT TIPO . 0.0...
Seite 559 KL30 PTC1 bez CBA - KL30 DDCT SDU Brak podłączenia Brak podłączenia Brak podłączenia KL30 AKUMULATOR SOC SOH ZASILANIE PRZEKAŹNIK ODSZRANIANIA 87 Wszelkie prawa zastrzeżone. Zabrania się rozprowadzania i kopiowania - nawet częściowego i na jakimkolwiek nośniku - niniejszej dokumentacji. FIAT TIPO . 0.0...
Seite 560 1.6) micro OGRZEWANIE SZYBY TYLNEJ micro Rozrusznik maxi KL30 PTC1 bez CBA - KL30 DDCT SDU Wszelkie prawa zastrzeżone. Zabrania się rozprowadzania i kopiowania - nawet częściowego i na jakimkolwiek nośniku - niniejszej dokumentacji. FIAT TIPO . 0.0...
Seite 561: Pdc Tylna
Tylne gniazdko prądowe Ogrzewanie siedzenia Nazwa Funkcja przekaźnika Regulacja odcinka lędźwiowego Ogrzewanie siedzenia Ogrzewanie siedzenia Tylne gniazdko prądowe Wszelkie prawa zastrzeżone. Zabrania się rozprowadzania i kopiowania - nawet częściowego i na jakimkolwiek nośniku - niniejszej dokumentacji. FIAT TIPO . 0.0...
Seite 562: Wytwarzanie Prądu
Poniżej przedstawiono przykład alternatora, w który wyposażony jest silnik 1.3 Multijet II 95 KM z systemem Stop & Start. Wszelkie prawa zastrzeżone. Zabrania się rozprowadzania i kopiowania - nawet częściowego i na jakimkolwiek nośniku - niniejszej dokumentacji. FIAT TIPO -10- . 0.0...
Seite 563 Wszelkie prawa zastrzeżone. Zabrania się rozprowadzania i kopiowania - nawet częściowego i na jakimkolwiek nośniku - niniejszej dokumentacji. FIAT TIPO -11- . 0.0...
Seite 564 Przykład alternatora tradycyjnego zamontowanego w silniku 1.3 bez systemu Stop & Start. Napięcie znamionowe 14 V Maksymalna prędkość stała 18 000 obr./min Regulator napięcia Typu elektronicznego tradycyjnego Wszelkie prawa zastrzeżone. Zabrania się rozprowadzania i kopiowania - nawet częściowego i na jakimkolwiek nośniku - niniejszej dokumentacji. FIAT TIPO -12- . 0.0...
Seite 565: Iam (Alternator Inteligentny)
NCM wykorzystuje do uruchomienia stosownych strategii. System ten będzie instalowany w następujących silnikach: 1.3 MJet 95 KM  Wszelkie prawa zastrzeżone. Zabrania się rozprowadzania i kopiowania - nawet częściowego i na jakimkolwiek nośniku - niniejszej dokumentacji. FIAT TIPO -13- . 0.0...
Seite 566: Opis Komponentów
Informacje o akumulatorze (V maks., tylnej V min., usterki w NBC) OPIS KOMPONENTÓW Alternator – biegun dodatni alternatora Wszelkie prawa zastrzeżone. Zabrania się rozprowadzania i kopiowania - nawet częściowego i na jakimkolwiek nośniku - niniejszej dokumentacji. FIAT TIPO -14- . 0.0...
Seite 567: Konektor Lin
NCM przesyła poprzez LIN polecenia sterowania do inteligentnego alternatora w zależności od stylu jazdy i parametrów otrzymanych poprzez C-CAN z NBC. Wszelkie prawa zastrzeżone. Zabrania się rozprowadzania i kopiowania - nawet częściowego i na jakimkolwiek nośniku - niniejszej dokumentacji. FIAT TIPO -15- . 0.0...
Seite 568: Nbc
IBS (Intelligent Battery Sensor) czujnik stanu naładowania akumulatora Wspornik mocujący fałszywego bieguna Dokręcenie do bieguna ujemnego akumulatora Wszelkie prawa zastrzeżone. Zabrania się rozprowadzania i kopiowania - nawet częściowego i na jakimkolwiek nośniku - niniejszej dokumentacji. FIAT TIPO -16- . 0.0...
Seite 569: Body Computer (Bcm)
Body Computer znajduje się pod poszyciem deski rozdzielczej po lewej stronie kierownicy, za plastikową pokrywą, którą można wyjąć, aby uzyskać dostęp do bezpieczników. Wszelkie prawa zastrzeżone. Zabrania się rozprowadzania i kopiowania - nawet częściowego i na jakimkolwiek nośniku - niniejszej dokumentacji. FIAT TIPO -17- . 0.0...
Seite 570: Lista Bezpieczników
Kl12 dla ogrzewania siedzeń/regulacji odcinka lędźwiowego/tylnego Poz. 14 gniazdka prądowego/T08 komory silnika (przekaźnik rozrusznika) Poz. 15 15 A KL15 dla gniazdka prądowego Wszelkie prawa zastrzeżone. Zabrania się rozprowadzania i kopiowania - nawet częściowego i na jakimkolwiek nośniku - niniejszej dokumentacji. FIAT TIPO -18- . 0.0...
Seite 571: Konektory
Konektory Wszelkie prawa zastrzeżone. Zabrania się rozprowadzania i kopiowania - nawet częściowego i na jakimkolwiek nośniku - niniejszej dokumentacji. FIAT TIPO -19- . 0.0...
Seite 572 Moduł BCM pobiera z Proxy cześć danych dotyczących modułu poduszki powietrznej i wysyła je do niego poprzez plik. „ ” Ustawienie Proxy musi być wykonane zawsze po wykonaniu przywrócenia konfiguracji samochodu Wszelkie prawa zastrzeżone. Zabrania się rozprowadzania i kopiowania - nawet częściowego i na jakimkolwiek nośniku - niniejszej dokumentacji. FIAT TIPO -20- . 0.0...
Seite 573: Oświetlenie Wewnętrzne
Oświetlenie wewnętrzne pojazdu wykonano z zastosowaniem następujących źródeł światła: Lampa sufitowa przednia środkowa Lampa sufitowa tylna środkowa Oświetlenie schowka po stronie pasażera (opcja) Wszelkie prawa zastrzeżone. Zabrania się rozprowadzania i kopiowania - nawet częściowego i na jakimkolwiek nośniku - niniejszej dokumentacji. FIAT TIPO -21- . 0.0...
Seite 574: Oświetlenie Komory Bagażnika
Lampka w prawym daszku przeciwsłonecznym (opcja). – Lampka w lewym daszku przeciwsłonecznym (opcja). – Przednia środkowa lampa sufitowa. Wszelkie prawa zastrzeżone. Zabrania się rozprowadzania i kopiowania - nawet częściowego i na jakimkolwiek nośniku - niniejszej dokumentacji. FIAT TIPO -22- . 0.0...
Seite 575 Przyciski do regulacji wysokości reflektorów. Legenda: – IPC. – Przełączniki na panelu – Reflektor przedni prawy – Reflektor przedni lewy Wszelkie prawa zastrzeżone. Zabrania się rozprowadzania i kopiowania - nawet częściowego i na jakimkolwiek nośniku - niniejszej dokumentacji. FIAT TIPO -23- . 0.0...
Seite 576: Oświetlenie Zewnętrzne - Reflektory Przednie
Przednie światło przeciwmgłowe Legenda: – Światło mijania – Światło drogowe + DRL – Światło kierunkowskazu – Przednie światło przeciwmgłowe Wszelkie prawa zastrzeżone. Zabrania się rozprowadzania i kopiowania - nawet częściowego i na jakimkolwiek nośniku - niniejszej dokumentacji. FIAT TIPO -24- . 0.0...
Seite 577 – Światło cofania. – Światło kierunkowskazu – Światło pozycyjne + Stop – Światło pozycyjne – Światło przeciwmgłowe Wszelkie prawa zastrzeżone. Zabrania się rozprowadzania i kopiowania - nawet częściowego i na jakimkolwiek nośniku - niniejszej dokumentacji. FIAT TIPO -25- . 0.0...
Seite 578 Przednia lampa sufitowa Przednie lampki w daszkach przeciwsłonecznych Tylna lampa sufitowa Lampa oświetlenia bagażnika Lampa oświetlenia schowka Wszelkie prawa zastrzeżone. Zabrania się rozprowadzania i kopiowania - nawet częściowego i na jakimkolwiek nośniku - niniejszej dokumentacji. FIAT TIPO -26- . 0.0...
Seite 579 Legenda: – Przednie światło przeciwmgłowe (55W) – Reflektor prawy – Reflektor lewy – Przednie światło przeciwmgłowe (55W) Wszelkie prawa zastrzeżone. Zabrania się rozprowadzania i kopiowania - nawet częściowego i na jakimkolwiek nośniku - niniejszej dokumentacji. FIAT TIPO -27- . 0.0...
Seite 580 Tył Legenda: – Światło tylne prawe – Światło tylne lewe Trzecie światło stop Wszelkie prawa zastrzeżone. Zabrania się rozprowadzania i kopiowania - nawet częściowego i na jakimkolwiek nośniku - niniejszej dokumentacji. FIAT TIPO -28- . 0.0...
Seite 581: Przełącznik Włączania Świateł Zewnętrznych
Dwa wyłączniki na lewym panelu w desce rozdzielczej po stronie kierowcy używane są do aktywacji następujących funkcji: Przednie światła przeciwmgłowe  Tylne światła przeciwmgłowe  Poziomowanie świateł  Wszelkie prawa zastrzeżone. Zabrania się rozprowadzania i kopiowania - nawet częściowego i na jakimkolwiek nośniku - niniejszej dokumentacji. FIAT TIPO -29- . 0.0...
Seite 582: Styki Wyjściowe
Automatyczny ruch w górę dostępny jest wyłącznie po stronie kierowcy, w trybie ręcznym po stronie pasażera. w przypadku szyb tylnych podnośniki szyb umożliwiają jedynie ręczne podnoszenie i opuszczanie danej szyby. Wszelkie prawa zastrzeżone. Zabrania się rozprowadzania i kopiowania - nawet częściowego i na jakimkolwiek nośniku - niniejszej dokumentacji. FIAT TIPO -30- . 0.0...
Seite 583: Przełączniki W Drzwiach Przednich
Przełączniki w drzwiach przednich Przełącznik kierowcy Przełącznik pasażera przedniego Wszelkie prawa zastrzeżone. Zabrania się rozprowadzania i kopiowania - nawet częściowego i na jakimkolwiek nośniku - niniejszej dokumentacji. FIAT TIPO -31- . 0.0...
Seite 584: Przełączniki W Drzwiach Tylnych
Mechanizm poruszania szybami połączony jest za pomocą śrub z podnośnikiem. Podnośnik znajduje się za panelem drzwi i jest zamocowany za pomocą śrub do ramy drzwi. Wszelkie prawa zastrzeżone. Zabrania się rozprowadzania i kopiowania - nawet częściowego i na jakimkolwiek nośniku - niniejszej dokumentacji. FIAT TIPO -32- . 0.0...
Seite 585 BCM z powodu anomalii nadal dostarczał prąd do silniczków. Element PTC, nagrzewając się, zwiększa swoją rezystancję, przerywając w konsekwencji obwód elektryczny. Wszelkie prawa zastrzeżone. Zabrania się rozprowadzania i kopiowania - nawet częściowego i na jakimkolwiek nośniku - niniejszej dokumentacji. FIAT TIPO -33- . 0.0...
Seite 586 Wejście analogowe aktywne do V.akum./Masa sygnału podnoszenia/opuszczania szyby pasażera z panelu w drzwiach pasażera Wszelkie prawa zastrzeżone. Zabrania się rozprowadzania i kopiowania - nawet częściowego i na jakimkolwiek nośniku - niniejszej dokumentacji. FIAT TIPO -34- . 0.0...
Seite 587 Zasilanie jest przesyłane bezpośrednio z BCM. W przypadku żądania ruchu w górę/w dół odnośny przekaźnik zostaje zamknięty, aby przesłać zasilanie do silniczka. Wszelkie prawa zastrzeżone. Zabrania się rozprowadzania i kopiowania - nawet częściowego i na jakimkolwiek nośniku - niniejszej dokumentacji. FIAT TIPO -35- . 0.0...
Seite 588: Schemat Elektryczny Podnośników Szyb - Wersja Podstawowa
2. Przełącznik przedniego prawego podnośnika szyby 3. Elementy sterowania w drzwiach kierowcy 4. Siłownik podnośnika szyby w drzwiach po stronie kierowcy Wszelkie prawa zastrzeżone. Zabrania się rozprowadzania i kopiowania - nawet częściowego i na jakimkolwiek nośniku - niniejszej dokumentacji. FIAT TIPO -36- . 0.0...
Seite 589: Schemat Elektryczny Podnośników Szyb - Wersja Zaawansowana
Przełącznik tylnego prawego podnośnika kierowcy szyby Przednia lewa szyba sterowana Tylna prawa szyba sterowana elektrycznie elektrycznie Wszelkie prawa zastrzeżone. Zabrania się rozprowadzania i kopiowania - nawet częściowego i na jakimkolwiek nośniku - niniejszej dokumentacji. FIAT TIPO -37- . 0.0...
Seite 590: Wycieraczki Szyb
Sterowanie z przełącznika pod kierownicą jest połączone elektrycznie z modułem BCM. Ten ostatni otrzymuje z przełącznika pod kierownicą sygnały MUX (różne poziomy oporu, w zależności od położenia dźwigni). Wszelkie prawa zastrzeżone. Zabrania się rozprowadzania i kopiowania - nawet częściowego i na jakimkolwiek nośniku - niniejszej dokumentacji. FIAT TIPO -38- . 0.0...
Seite 591: Silnik Wycieraczek Szyby Przedniej
3. Styk pozycji spoczynkowej wycieraczek szyby przedniej (normalnie zamknięty @ masa) 4. Masa silnika wycieraczek szyby przedniej Wszelkie prawa zastrzeżone. Zabrania się rozprowadzania i kopiowania - nawet częściowego i na jakimkolwiek nośniku - niniejszej dokumentacji. FIAT TIPO -39- . 0.0...
Seite 592: Pompa Elektryczna Obwodu Spryskiwaczy Szyb
świateł do jazdy dziennej. Legenda: 1. Zasilanie 2. Masa 3. Magistrala LIN Wszelkie prawa zastrzeżone. Zabrania się rozprowadzania i kopiowania - nawet częściowego i na jakimkolwiek nośniku - niniejszej dokumentacji. FIAT TIPO -40- . 0.0...
Seite 593: Funkcja Blokowania Drzwi
BCM w samochodach na rynek EMEA nie może sterować zablokowaniem, jeśli którekolwiek drzwi są otwarte. Wszelkie prawa zastrzeżone. Zabrania się rozprowadzania i kopiowania - nawet częściowego i na jakimkolwiek nośniku - niniejszej dokumentacji. FIAT TIPO -41- . 0.0...
Seite 594 BCM z powodu anomalii nadal dostarczał prąd do silniczków. Element PTC, nagrzewając się, zwiększa swoją rezystancję, przerywając w konsekwencji obwód elektryczny. Wszelkie prawa zastrzeżone. Zabrania się rozprowadzania i kopiowania - nawet częściowego i na jakimkolwiek nośniku - niniejszej dokumentacji. FIAT TIPO -42- . 0.0...
Seite 595: Schemat Elektryczny
– – Czujniki i siłowniki drzwi bocznych po stronie Zewnętrzny sygnał zwalniania elektrycznego kierowcy pokrywy bagażnika (opcja) Wszelkie prawa zastrzeżone. Zabrania się rozprowadzania i kopiowania - nawet częściowego i na jakimkolwiek nośniku - niniejszej dokumentacji. FIAT TIPO -43- . 0.0...
Seite 596: Immobilizer
Proxy w module BCM. Ustawienie Proxy umożliwia modułowi BCM przesłanie do każdego poszczególnego modułu odnośną część danych Proxy. Wszelkie prawa zastrzeżone. Zabrania się rozprowadzania i kopiowania - nawet częściowego i na jakimkolwiek nośniku - niniejszej dokumentacji. FIAT TIPO -44- . 0.0...
Seite 597: System Stop/Start
Po zatrzymaniu samochodu silnik wyłącza się (3), gdy skrzynia biegów jest na luzie (1), a pedał sprzęgła zwolniony (2). Wyłączenie silnika jest dozwolone przy prędkości poniżej 7 km/h. Wszelkie prawa zastrzeżone. Zabrania się rozprowadzania i kopiowania - nawet częściowego i na jakimkolwiek nośniku - niniejszej dokumentacji. FIAT TIPO -45- . 0.0...
Seite 598 Przy naciśniętym pedale hamulca (3) i wyłączonym silniku (4) należy ustawić dźwignię zmiany biegów w położeniu N (5) i zwolnić pedał hamulca (6). Wszelkie prawa zastrzeżone. Zabrania się rozprowadzania i kopiowania - nawet częściowego i na jakimkolwiek nośniku - niniejszej dokumentacji. FIAT TIPO -46- . 0.0...
Seite 599: Tryb Ponownego Uruchomienia Silnika W Przypadku Automatycznej Skrzyni Biegów
 Włączone ogrzewanie szyby przedniej. W wymienionych powyżej przypadkach widoczny jest komunikat informacyjny w zestawie wskaźników. Wszelkie prawa zastrzeżone. Zabrania się rozprowadzania i kopiowania - nawet częściowego i na jakimkolwiek nośniku - niniejszej dokumentacji. FIAT TIPO -47- . 0.0...
Seite 600: Warunki Automatycznego Ponownego Uruchomienia Silnika
W razie potrzeby zachowania komfortu klimatycznego możliwe jest wyłączenie funkcji S&S, aby umożliwić ciągłe funkcjonowanie układu klimatyzacji. Wszelkie prawa zastrzeżone. Zabrania się rozprowadzania i kopiowania - nawet częściowego i na jakimkolwiek nośniku - niniejszej dokumentacji. FIAT TIPO -48- . 0.0...
Seite 601: Nieregularne Funkcjonowanie
M-HW: komponenty zmienione w sprzęcie. M-HW/SW: komponenty zmienione zarówno w sprzęcie, jak i w oprogramowaniu. CO: komponenty Carry Over (niezmienione). Wszelkie prawa zastrzeżone. Zabrania się rozprowadzania i kopiowania - nawet częściowego i na jakimkolwiek nośniku - niniejszej dokumentacji. FIAT TIPO -49- . 0.0...
Seite 602: Czujnik Skrzyni Biegów Na Luzie
Czujnik skrzyni biegów jest generatorem sygnału w PWM, którego cykl roboczy zawiera się w przedziale pomiędzy 33% i 67%, kiedy skrzynia biegów jest na luzie. Wszelkie prawa zastrzeżone. Zabrania się rozprowadzania i kopiowania - nawet częściowego i na jakimkolwiek nośniku - niniejszej dokumentacji. FIAT TIPO -50- . 0.0...
Seite 603: Czujnik Podciśnienia Na Serwohamulcu
ECM otrzymuje od czujnika obrotowego - zamontowanego na pedale sprzęgła - wartość, która może być: HIGH (pedał nienaciśnięty), MIDDLE (pedał częściowo naciśnięty), LOW (pedał naciśnięty) lub ERROR (błąd czujnika). Wszelkie prawa zastrzeżone. Zabrania się rozprowadzania i kopiowania - nawet częściowego i na jakimkolwiek nośniku - niniejszej dokumentacji. FIAT TIPO -51- . 0.0...
Seite 604: Pompa Paliwa
90 W i 180 W, w zależności od tego, czy samochód posiada tylko radio czy radio z systemem Hi-Fi. Wszelkie prawa zastrzeżone. Zabrania się rozprowadzania i kopiowania - nawet częściowego i na jakimkolwiek nośniku - niniejszej dokumentacji. FIAT TIPO -52- . 0.0...
Seite 605: Ibs (Intelligent Battery Sensor Lub Battery Monitor) I Fałszywy Biegun Ujemny Akumulatora
IBS dokonuje następujących pomiarów: Napięcie akumulatora (V)   Natężenie prądu akumulatora (A)  Temperatura akumulatora (°C) Wszelkie prawa zastrzeżone. Zabrania się rozprowadzania i kopiowania - nawet częściowego i na jakimkolwiek nośniku - niniejszej dokumentacji. FIAT TIPO -53- . 0.0...
Seite 606: Kalibracja Ibs
Tolerancja Tolerancja OK Tolerancja OK zakresem Poza Poza Poza zakresem Tolerancja OK zakresem zakresem Kalibracja Funkcjonowanie normalne Wszelkie prawa zastrzeżone. Zabrania się rozprowadzania i kopiowania - nawet częściowego i na jakimkolwiek nośniku - niniejszej dokumentacji. FIAT TIPO -54- . 0.0...
Seite 607: Wykorzystywanie Informacji Przekazywanych Przez Ibs
(działania obejmujące pedały hamulca, sprzęgła, przyspieszenia), a także inne warunki kontrolowane przez ECM. Wszelkie prawa zastrzeżone. Zabrania się rozprowadzania i kopiowania - nawet częściowego i na jakimkolwiek nośniku - niniejszej dokumentacji. FIAT TIPO -55- . 0.0...
Seite 608: Uruchamianie
Wewnątrz modułu BCM występuje przekaźnik R2, którego linia mocy jest połączona szeregowo z linią mocy przekaźnika R1 sterowanego przez moduł ECM. Wszelkie prawa zastrzeżone. Zabrania się rozprowadzania i kopiowania - nawet częściowego i na jakimkolwiek nośniku - niniejszej dokumentacji. FIAT TIPO -56- . 0.0...
Seite 609: Przyczyny Braku Wyłączenia Silnika
Tylko w przypadku silników Diesla. Regeneracja filtra cząstek stałych w toku; centralka kontroli silnika nie pozwala na automatyczne wyłączenie silnika, jeśli DPF dokonuje regeneracji filtra. Wszelkie prawa zastrzeżone. Zabrania się rozprowadzania i kopiowania - nawet częściowego i na jakimkolwiek nośniku - niniejszej dokumentacji. FIAT TIPO -57- . 0.0...
Seite 610: Warunki Sterowane Z Bcm
Usterka przekaźnika BCM: wyłączenie automatyczne silnika jest niedozwolone, jeśli nastąpi nieprawidłowe działanie przekaźnika w obwodzie rozruchu sterowanym przez BCM. Wszelkie prawa zastrzeżone. Zabrania się rozprowadzania i kopiowania - nawet częściowego i na jakimkolwiek nośniku - niniejszej dokumentacji. FIAT TIPO -58- . 0.0...
Seite 611: Ponowne Uruchomienie Automatyczne
SOH akumulatora jest poniżej 59%.  SOF akumulatora jest poniżej 7,3 V;  temperatura akumulatora jest niższa od -24°C.   Wszelkie prawa zastrzeżone. Zabrania się rozprowadzania i kopiowania - nawet częściowego i na jakimkolwiek nośniku - niniejszej dokumentacji. FIAT TIPO -59- . 0.0...
Seite 612: Dezaktywacja Automatycznego Ponownego Uruchamiania (Funkcja Bezpieczeństwa)
 Wyłącznik biegu wstecznego  Silnik lub moduł sterujący układu napędowego (z zaświeceniem się lampki MIL).  Wszelkie prawa zastrzeżone. Zabrania się rozprowadzania i kopiowania - nawet częściowego i na jakimkolwiek nośniku - niniejszej dokumentacji. FIAT TIPO -60- . 0.0...
Seite 613: Warunki Sterowane Z Bcm
Usterka przekaźnika BCM: ponowne automatyczne uruchomienie silnika nie jest dozwolone, jeśli przekaźnik T20 sterowany z BCM działa nieprawidłowo. Wszelkie prawa zastrzeżone. Zabrania się rozprowadzania i kopiowania - nawet częściowego i na jakimkolwiek nośniku - niniejszej dokumentacji. FIAT TIPO -61- . 0.0...
Seite 614: Sieci Cyfrowe
Transmisja danych pomiędzy różnymi centralkami ECU w architekturze Next-Generation odbywa się poprzez następujące sieci cyfrowe: CAN-C1 (wysokiej prędkości 500 kb/s)   CAN-BH (średniej prędkości 125 kb/s) Wszelkie prawa zastrzeżone. Zabrania się rozprowadzania i kopiowania - nawet częściowego i na jakimkolwiek nośniku - niniejszej dokumentacji. FIAT TIPO -62- . 0.0...
Seite 615 Sieć CAN-C1 dociera do wielofunkcyjnego złącza diagnostyki DLC. Oporniki końcowe 120 Ω sieci CAN-C1 znajdują się w module BCM i w module ECM. Wszelkie prawa zastrzeżone. Zabrania się rozprowadzania i kopiowania - nawet częściowego i na jakimkolwiek nośniku - niniejszej dokumentacji. FIAT TIPO -63- . 0.0...
Seite 616: Can-Bh
Sieć CAN-BH znajduje się w wielofunkcyjnym złączu diagnostyki DLC. Oporniki końcowe 120 Ω znajdują się w module BCM i w module IPC. Wszelkie prawa zastrzeżone. Zabrania się rozprowadzania i kopiowania - nawet częściowego i na jakimkolwiek nośniku - niniejszej dokumentacji. FIAT TIPO -64- . 0.0...
Seite 617 CAN-BH High – – Styk 11 BH Low – Styk 14 CAN-C1 Low – Styk 6 CAN-C1 High Wszelkie prawa zastrzeżone. Zabrania się rozprowadzania i kopiowania - nawet częściowego i na jakimkolwiek nośniku - niniejszej dokumentacji. FIAT TIPO -65- . 0.0...
Seite 618 Sieci CAN-C1, CAN-C2 i CAN-BH wchodzą w tryb uśpienia (Sleep) po około10 12 sekundach od momentu, w którym kluczyk ustawiony zostanie w położeniu OFF. Wszelkie prawa zastrzeżone. Zabrania się rozprowadzania i kopiowania - nawet częściowego i na jakimkolwiek nośniku - niniejszej dokumentacji. FIAT TIPO -66- . 0.0...
Seite 619: Ciągłość Elektryczna Sieci
60 Ω dla wszystkich trzech sieci. – – (Styk 11 i Styk 3) – CAN-C1 (Styk 14 i Styk 6) Wszelkie prawa zastrzeżone. Zabrania się rozprowadzania i kopiowania - nawet częściowego i na jakimkolwiek nośniku - niniejszej dokumentacji. FIAT TIPO -67- . 0.0...
Seite 620: Sieci Lin
Sieci LIN Wszelkie prawa zastrzeżone. Zabrania się rozprowadzania i kopiowania - nawet częściowego i na jakimkolwiek nośniku - niniejszej dokumentacji. FIAT TIPO -68- . 0.0...
Seite 621 Elementy sterowania tempomatem na kierownicy) Ponadto dostępna jest linia LIN, która łączy moduł ECM z regulatorem napięcia inteligentnego alternatora. Wszelkie prawa zastrzeżone. Zabrania się rozprowadzania i kopiowania - nawet częściowego i na jakimkolwiek nośniku - niniejszej dokumentacji. FIAT TIPO -69- . 0.0...
Seite 622: System Bezpieczeństwa Biernego (Poduszki Powietrzne)
Body Computerem w celu przeprowadzania ewentualnej adaptacji końca linii (Proxy), a w  konsekwencji ograniczenia ilości części zamiennych w Częściach zamiennych. Wszelkie prawa zastrzeżone. Zabrania się rozprowadzania i kopiowania - nawet częściowego i na jakimkolwiek nośniku - niniejszej dokumentacji. FIAT TIPO -70- . 0.0...
Seite 623: Elementy Układu
Steruje wszystkimi urządzeniami rozpoznawczymi i aktywacyjnymi układu zabezpieczającego, przetwarzając sygnały z różnych czujników rozmieszczonych w samochodzie oraz z czujników wewnętrznych. Wszelkie prawa zastrzeżone. Zabrania się rozprowadzania i kopiowania - nawet częściowego i na jakimkolwiek nośniku - niniejszej dokumentacji. FIAT TIPO -71- . 0.0...
Seite 624: Działanie
Ostatnia aktywacja, odpowiadająca ilości maksymalnej w stosunku do wskazanych limitów, zablokuje dalsze procedury przywracania. Wszelkie prawa zastrzeżone. Zabrania się rozprowadzania i kopiowania - nawet częściowego i na jakimkolwiek nośniku - niniejszej dokumentacji. FIAT TIPO -72- . 0.0...
Seite 625: Autodiagnostyka
 generator gazu typu pirotechnicznego;  osłona obudowy. Wszelkie prawa zastrzeżone. Zabrania się rozprowadzania i kopiowania - nawet częściowego i na jakimkolwiek nośniku - niniejszej dokumentacji. FIAT TIPO -73- . 0.0...
Seite 626: Moduł Poduszek Powietrznych Po Stronie Pasażera
Wszelkie prawa zastrzeżone. Zabrania się rozprowadzania i kopiowania - nawet częściowego i na jakimkolwiek nośniku - niniejszej dokumentacji. FIAT TIPO -74- . 0.0...
Seite 627: Budowa
Gdy funkcja ta jest włączona, w zestawie wskaźników świeci się odnośna lampka sygnalizacyjna. Wszelkie prawa zastrzeżone. Zabrania się rozprowadzania i kopiowania - nawet częściowego i na jakimkolwiek nośniku - niniejszej dokumentacji. FIAT TIPO -75- . 0.0...
Seite 628: Moduł Bocznej Poduszki Powietrznej
Bezwzględnie zabrania się demontażu siedzeń wyposażonych w poduszki  powietrzne. Wszelkie prawa zastrzeżone. Zabrania się rozprowadzania i kopiowania - nawet częściowego i na jakimkolwiek nośniku - niniejszej dokumentacji. FIAT TIPO -76- . 0.0...
Seite 629: Moduł Kurtyny Powietrznej ( Head Bag )
Opróżnienie poduszki, po napompowaniu jej przez gaz, następuje natychmiast, dzięki temu, że materiał jest przepuszczalny. Wszelkie prawa zastrzeżone. Zabrania się rozprowadzania i kopiowania - nawet częściowego i na jakimkolwiek nośniku - niniejszej dokumentacji. FIAT TIPO -77- . 0.0...
Seite 630: Satelitarne Czujniki Uderzenia Bocznego
Wszelkie prawa zastrzeżone. Zabrania się rozprowadzania i kopiowania - nawet częściowego i na jakimkolwiek nośniku - niniejszej dokumentacji. FIAT TIPO -78- . 0.0...
Seite 631: Działanie
UWAGA: Po jednokrotnym zadziałaniu napinaczy pasy pozostają zablokowane i muszą być wymienione. Wszelkie prawa zastrzeżone. Zabrania się rozprowadzania i kopiowania - nawet częściowego i na jakimkolwiek nośniku - niniejszej dokumentacji. FIAT TIPO -79- . 0.0...
Seite 632: Sygnalizacja Niezapiętych Pasów Bezpieczeństwa
2 - lampka ostrzegawcza wyłączonej poduszki powietrznej po stronie pasażera 3 - lampka ostrzegawcza niezapiętych pasów bezpieczeństwa Wszelkie prawa zastrzeżone. Zabrania się rozprowadzania i kopiowania - nawet częściowego i na jakimkolwiek nośniku - niniejszej dokumentacji. FIAT TIPO -80- . 0.0...
Seite 633: Lampka Ostrzegawcza Awarii Układu Poduszek Powietrznych
Gdy funkcja ta jest włączona, w zestawie wskaźników świeci się odnośna lampka sygnalizacyjna. Wszelkie prawa zastrzeżone. Zabrania się rozprowadzania i kopiowania - nawet częściowego i na jakimkolwiek nośniku - niniejszej dokumentacji. FIAT TIPO -81- . 0.0...
Seite 634: Schemat Funkcjonalny Przednich Poduszek Powietrznych I Napinaczy Pasów Bezpieczeństwa
Schemat funkcjonalny przednich poduszek powietrznych i napinaczy pasów bezpieczeństwa Wszelkie prawa zastrzeżone. Zabrania się rozprowadzania i kopiowania - nawet częściowego i na jakimkolwiek nośniku - niniejszej dokumentacji. FIAT TIPO -82- . 0.0...
Seite 635 Schemat funkcjonalny bocznej poduszki powietrznej oraz tylnych napinaczy pasów bezpieczeństwa Wszelkie prawa zastrzeżone. Zabrania się rozprowadzania i kopiowania - nawet częściowego i na jakimkolwiek nośniku - niniejszej dokumentacji. FIAT TIPO -83- . 0.0...
Seite 636: Pam (Parking Aid Module - Moduł Wspomagania Parkowania)
 Zasilanie elektryczne ECU; Zasilanie elektryczne czujnika; Interfejs dla sygnału czujnika; Wejście w przypadku podłączenia przyczepy; Sieć CAN wysokiej prędkości. Wszelkie prawa zastrzeżone. Zabrania się rozprowadzania i kopiowania - nawet częściowego i na jakimkolwiek nośniku - niniejszej dokumentacji. FIAT TIPO -84- . 0.0...
Seite 637: Logika Aktywacji Systemu
3 sekundach (zatrzymanie ostrzeżeń podczas manewrów równoległych do ścian). Ostrzeżenia nie są emitowane w przypadku holowania przyczepy. Wszelkie prawa zastrzeżone. Zabrania się rozprowadzania i kopiowania - nawet częściowego i na jakimkolwiek nośniku - niniejszej dokumentacji. FIAT TIPO -85- . 0.0...
Seite 638: Autodiagnostyka
Sygnał napięcia jest wysyłany do ECU poprzez tę samą linię, która używana była w ramach żądania transmisji. Legenda: 1. Napięcie 2. Sygnał 3. Masa Wszelkie prawa zastrzeżone. Zabrania się rozprowadzania i kopiowania - nawet częściowego i na jakimkolwiek nośniku - niniejszej dokumentacji. FIAT TIPO -86- . 0.0...
Seite 639: Moduł Wspomagania Parkowania (Pam, Parking Aid Module)
Nabywanie w magistrali CAN sygnałów do aktywacji i sterowania w PAM ostrzeżeniami dźwiękowymi w IPC Nabywanie w magistrali CAN warunków działania i usterek czujników parkowania, wskazywanie usterki systemu Wszelkie prawa zastrzeżone. Zabrania się rozprowadzania i kopiowania - nawet częściowego i na jakimkolwiek nośniku - niniejszej dokumentacji. FIAT TIPO -87- . 0.0...
Seite 640 PAM znajduje się w tylnej, prawej części samochodu, w bagażniku, pod wykładziną wewnętrzną. Legenda: 1. Korpus centralki 2. Złącze 3. Styki Wszelkie prawa zastrzeżone. Zabrania się rozprowadzania i kopiowania - nawet częściowego i na jakimkolwiek nośniku - niniejszej dokumentacji. FIAT TIPO -88- . 0.0...
Seite 641 Czujnik (prawy tylny wewnętrzny) Czujnik (lewy tylny wewnętrzny) Zasilanie czujnika tylnego Czujnik (lewy tylny zewnętrzny) Wejście przyczepy b.p. Masa czujnika Wszelkie prawa zastrzeżone. Zabrania się rozprowadzania i kopiowania - nawet częściowego i na jakimkolwiek nośniku - niniejszej dokumentacji. FIAT TIPO -89- . 0.0...
Seite 642: Strefy Zasięgu
„ ” Wysokość pionowej strefy zasięgu (wartość na poniższym rysunku), wynosi około 80 ± 10 cm. Wszelkie prawa zastrzeżone. Zabrania się rozprowadzania i kopiowania - nawet częściowego i na jakimkolwiek nośniku - niniejszej dokumentacji. FIAT TIPO -90- . 0.0...
Seite 643: Zarządzanie Hakiem Holowniczym Przyczepy
Wymiary pustej przestrzeni wokół haka muszą być odpowiednio zmienione pod względem rozmiaru, pozycji i kształtu haka, aby uniknąć sygnalizacji akustycznej z powodu obecności haka holowniczego. Wszelkie prawa zastrzeżone. Zabrania się rozprowadzania i kopiowania - nawet częściowego i na jakimkolwiek nośniku - niniejszej dokumentacji. FIAT TIPO -91- . 0.0...
Seite 644: Schemat Elektryczny
CHEMAT ELEKTRYCZNY Wszelkie prawa zastrzeżone. Zabrania się rozprowadzania i kopiowania - nawet częściowego i na jakimkolwiek nośniku - niniejszej dokumentacji. FIAT TIPO -92- . 0.0...
Seite 645 Czujnik lewy tylny wewnętrzny Czujnik prawy tylny wewnętrzny Czujnik prawy tylny zewnętrzny STYK KL 15 z F49 dla PAM Wszelkie prawa zastrzeżone. Zabrania się rozprowadzania i kopiowania - nawet częściowego i na jakimkolwiek nośniku - niniejszej dokumentacji. FIAT TIPO -93- . 0.0...
Seite 646: Zestaw Wskaźników Ipc
2. Cyfrowy wskaźnik poziomu paliwa z lampk ą sygnalizacyjną rezerwy 3. Wyświetlacz 4. Cyfrowe wskazanie temperatury płynu chłodzącego z lampką sygnalizacyjną nadmiernej temperatury 5. Obrotomierz. Wszelkie prawa zastrzeżone. Zabrania się rozprowadzania i kopiowania - nawet częściowego i na jakimkolwiek nośniku - niniejszej dokumentacji. FIAT TIPO -94- . 0.0...
Seite 647: Wyświetlacz Lcd
WYŚWIETLACZ LCD 3,5” Segmentowy/monochromatyczny KOLOR Biały WYMIARY OBSZARU WYŚWIETLANIA 53,28 (szer.) x 71,04 (wys.) mm ORIENTACJA Portretowa Wszelkie prawa zastrzeżone. Zabrania się rozprowadzania i kopiowania - nawet częściowego i na jakimkolwiek nośniku - niniejszej dokumentacji. FIAT TIPO -95- . 0.0...
Seite 648: Znaczenia Wskazań
Interwencja/usterk a systemu System elektronicznej kontroli elektronicznej stabilności samochodu kontroli stabilności wyłączony samochodu Wszelkie prawa zastrzeżone. Zabrania się rozprowadzania i kopiowania - nawet częściowego i na jakimkolwiek nośniku - niniejszej dokumentacji. FIAT TIPO -96- . 0.0...
Seite 649 Włączony tryb City serwisowanie/Powiadomienie o przeglądzie Wskazanie Usterka ogólna konieczności zapięcia pasa Usterka poduszki Niedomknięte drzwi powietrznej Wszelkie prawa zastrzeżone. Zabrania się rozprowadzania i kopiowania - nawet częściowego i na jakimkolwiek nośniku - niniejszej dokumentacji. FIAT TIPO -97- . 0.0...
Seite 650: Matryce Wyświetlania
Poniżej przedstawiono wszystkie wskazania pojawiające się na wyświetlaczu EVIC w ich właściwych położeniach. Matryce wyświetlania Wszelkie prawa zastrzeżone. Zabrania się rozprowadzania i kopiowania - nawet częściowego i na jakimkolwiek nośniku - niniejszej dokumentacji. FIAT TIPO -98- . 0.0...
Seite 651 2. Prędkość samochodu, komunikaty ostrzegawcze / wszelkie raporty usterek. 3. Licznik przebiegu (wskazanie przejechanej odległości w kilometrach/milach) oraz ikony wszelkich raportów usterek. Wszelkie prawa zastrzeżone. Zabrania się rozprowadzania i kopiowania - nawet częściowego i na jakimkolwiek nośniku - niniejszej dokumentacji. FIAT TIPO -99- . 0.0...
Seite 652: Właściwości Wyświetlacza Tft
Opóźnienie wyłączenia świateł) – Drzwi i zamki (Automatyczne odblokowywanie przy wysiadaniu, Miganie świateł przy blokowaniu, Automatyczne blokowanie drzwi) Wszelkie prawa zastrzeżone. Zabrania się rozprowadzania i kopiowania - nawet częściowego i na jakimkolwiek nośniku - niniejszej dokumentacji. FIAT TIPO -100- . 0.0...
Seite 653 Informacje chwilowe Opis Ikona Zakres Chwilowe zużycie paliwa Informacje na temat trasy Wszelkie prawa zastrzeżone. Zabrania się rozprowadzania i kopiowania - nawet częściowego i na jakimkolwiek nośniku - niniejszej dokumentacji. FIAT TIPO -101- . 0.0...
Seite 654 Gdy klient wychodzi z tego menu, jednostki zmieniają się na takie, które wprowadzono w ustawieniach. Wszelkie prawa zastrzeżone. Zabrania się rozprowadzania i kopiowania - nawet częściowego i na jakimkolwiek nośniku - niniejszej dokumentacji. FIAT TIPO -102- . 0.0...
Seite 655 TPMS i system TPMS może wyświetlić kolejną pozycję menu, w przeciwnym razie użytkownik widzi grafikę z poszczególnymi oponami w pozycji menu z ciśnieniami opon. Wszelkie prawa zastrzeżone. Zabrania się rozprowadzania i kopiowania - nawet częściowego i na jakimkolwiek nośniku - niniejszej dokumentacji. FIAT TIPO -103- . 0.0...
Seite 656 System EVIC powtarza pewne informacje wyświetlane na ekranie VP, w zależności od źródła danego menu lub w wierszu tytułowym. Wszelkie prawa zastrzeżone. Zabrania się rozprowadzania i kopiowania - nawet częściowego i na jakimkolwiek nośniku - niniejszej dokumentacji. FIAT TIPO -104- . 0.0...
Seite 657 Połączenia wyświetlane są w takiej samej kolejności jak na telefonie i w VP. Wszelkie prawa zastrzeżone. Zabrania się rozprowadzania i kopiowania - nawet częściowego i na jakimkolwiek nośniku - niniejszej dokumentacji. FIAT TIPO -105- . 0.0...
Seite 658: Nawigacja
Wyskakujące okienko obejmuje pozycje:  Dystans do następnego manewru  Nazwa ulicy  Wskazanie „zakręt po zakręcie” Wszelkie prawa zastrzeżone. Zabrania się rozprowadzania i kopiowania - nawet częściowego i na jakimkolwiek nośniku - niniejszej dokumentacji. FIAT TIPO -106- . 0.0...
Seite 659 Ten specjalny ekran stanowi jedno z menu, o którego wyświetlaniu może zdecydowad użytkownik podczas jazdy. Gdy radio jest wyłączone, wyświetlany jest komunikat tekstowy informujący, że system nawigacji jest wyłączony. Wszelkie prawa zastrzeżone. Zabrania się rozprowadzania i kopiowania - nawet częściowego i na jakimkolwiek nośniku - niniejszej dokumentacji. FIAT TIPO -107- . 0.0...
Seite 660: Komunikaty
Żądania aktywacji innych pozycji wyświetlacza mogą docierać z innych systemów, aby ostrzegać kierowcę, że dany system jest uruchamiany. Wszelkie prawa zastrzeżone. Zabrania się rozprowadzania i kopiowania - nawet częściowego i na jakimkolwiek nośniku - niniejszej dokumentacji. FIAT TIPO -108- . 0.0...
Seite 661 Przycisk CANC: ustawia tempomat w trybie oczekiwania bez kasowania ustawionej prędkości; Przycisk tempomatu (środkowy): włącza/wyłącza tempomat. Przyciski dolne są nieaktywne i zablokowane. Wszelkie prawa zastrzeżone. Zabrania się rozprowadzania i kopiowania - nawet częściowego i na jakimkolwiek nośniku - niniejszej dokumentacji. FIAT TIPO -109- . 0.0...
Seite 662: Funkcje Ipc
, można ją zresetować, o ile traktuje się to jako czynności przedsprzedażne. Przebieg przedsprzedażny można zresetować za pomocą przyrządu diagnostycznego w diagnostyce modułu IPC. Schemat elektryczny Wszelkie prawa zastrzeżone. Zabrania się rozprowadzania i kopiowania - nawet częściowego i na jakimkolwiek nośniku - niniejszej dokumentacji. FIAT TIPO -110- . 0.0...
Seite 663: Styki Wyjściowe
 żółty w przypadku strefy środkowej siatki  zielony w przypadku strefy znajdującej się najdalej od zderzaka Wszelkie prawa zastrzeżone. Zabrania się rozprowadzania i kopiowania - nawet częściowego i na jakimkolwiek nośniku - niniejszej dokumentacji. FIAT TIPO -111- . 0.0...
Seite 664 Przesunięcie początkowe obrazu Długość wskaźnika zza zderzaka – – Odległość do pierwszego wskaźnika Szerokość nałożonej na obraz siatki Wszelkie prawa zastrzeżone. Zabrania się rozprowadzania i kopiowania - nawet częściowego i na jakimkolwiek nośniku - niniejszej dokumentacji. FIAT TIPO -112- . 0.0...
Seite 665: Sterowanie Kamerą Rvc
Moduł Radia odbiera poprzez CAN BH również sygnał o stanie pokrywy bagażnika, aby uniknąć „ ” omyłkowego włączenia biegu wstecznego, gdy pokrywa bagażnika ma status OTWARTA Wszelkie prawa zastrzeżone. Zabrania się rozprowadzania i kopiowania - nawet częściowego i na jakimkolwiek nośniku - niniejszej dokumentacji. FIAT TIPO -113- . 0.0...
Seite 666: Schemat Połączeń I Styki Wyjściowe
Sygnał wideo - – 1 - Masa dla kabla wideo Sygnał wideo + – – LIN_2 Ekranowanie zewnętrzne Wszelkie prawa zastrzeżone. Zabrania się rozprowadzania i kopiowania - nawet częściowego i na jakimkolwiek nośniku - niniejszej dokumentacji. FIAT TIPO -114- . 0.0...

Fiat TIPO Handbuch

Italiano

Impianto Elettrico

Iam (Alternatore Intelligente)

Sistema DI Sicurezza Passiva (Airbag)

Modulo Parcheggio Assistito (Pam)

Telecamera Posteriore

English

Electrical System

Iam (Intelligent Alternator)

Passive Safety System (Airbag)

Pam (Parking Aid Module)

Rear View Camera

Verfügbare Sprachen

Quicklinks

Kapitel

Verwandte Anleitungen für Fiat TIPO

Inhaltszusammenfassung für Fiat TIPO
