ZEISS
Touchscreen des TFT-Displays am Axio Observer 7, 7 materials

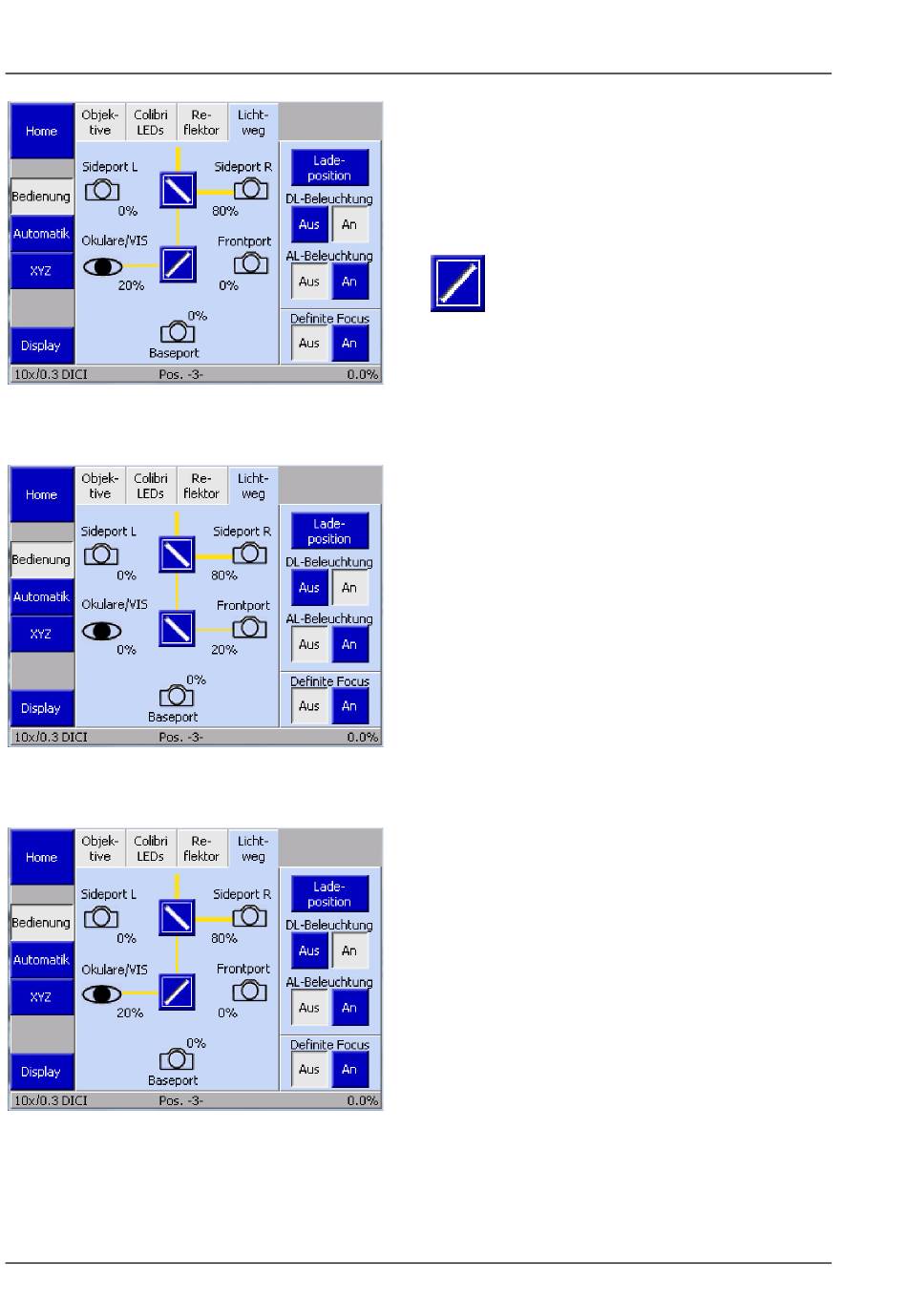

Bild 105
Seite Mikroskop -> Bedienung ->
Lichtweg
Bild 106
Lichtweg, zwei aktive Spiegel,
Lichtwege in Gelb
Bild 107
Lichtweg, Okulare/VIS aktiv
124
BEDIENUNG
5.11.5.6
Unter der Registerkarte Lichtweg wird der
Lichtweg des Mikroskops schematisch dargestellt.
Folgende Bedienelemente werden verwendet:
Aktiver Spiegel; durch Drücken der
Taste werden alle Teilungsverhältnisse
nacheinander durchgeschaltet.
Eines der folgenden Schemata oder ein ähnliches
wird im Bedienbereich angezeigt, um den Lichtweg
darzustellen. Die Konfiguration wird während der
Initialisierung des Mikroskops ermittelt.
Zwei Spiegel (Sideport, Frontport / Baseport) sind
aktiv.
Aktive Lichtwege werden in Gelb dargestellt. Die
Breite der aktiven Lichtwege ist von der jeweiligen
Lichtmenge abhängig.
Beim Drücken auf ein Icon (z. B. Okulare/VIS wird
dieser
Komponente
Lichtmenge zur Verfügung gestellt.
431004-7244-000
Lichtweg
die
maximal
Axio Observer
mögliche
12/2016
