Axio Observer
Touchscreen des TFT-Displays am Axio Observer 7, 7 materials
5.11.7.2
Messen
Diese Registerkarte ist nur vorhanden,
wenn ein motorischer (CAN-Bus) Tisch
verwendet wird. Anderenfalls wird die
Taste Start und eine Anzeige für den
Z-Abstand ∆Z unter der Registerkarte
Position angezeigt.
Unter der Registerkarte Messen kann der Bediener
einfache Abstandsmessungen in Millimeter (mm)
durchführen. Dabei ergeben sich prinzipiell drei
mögliche Vorgehensweisen:
Abstand zwischen zwei manuell angefahrenen
−
Positionen
Abstand zwischen einer manuell angefahrenen
−
Position und einer definierten Position
Abstand zwischen zwei definierten Positionen
−
Falls der Z-Abstand gemessen werden soll, die Taste mit Z aktivieren.
•
Anfangsposition anfahren.
Taste Start drücken. Die Anzeigefelder ∆X, ∆Y und ∆Z werden auf Null gesetzt.
•
In den Feldern ∆X, ∆Y und ∆Z wird jede Tischbewegung angezeigt.
Die Positionstasten funktionieren wie unter (1) Position beschrieben.
5.11.7.3
Definite Focus
Unter der Registerkarte Definite Focus kann der
Bediener im Feld Stabilisierung mit den Tasten
An bzw. Aus die Stabilisierung des Fokus mittels
Definite Focus ein- oder ausschalten.
Im Feld Aktuelle Position werden die aktuellen
Koordinaten angezeigt.
12/2016
BEDIENUNG

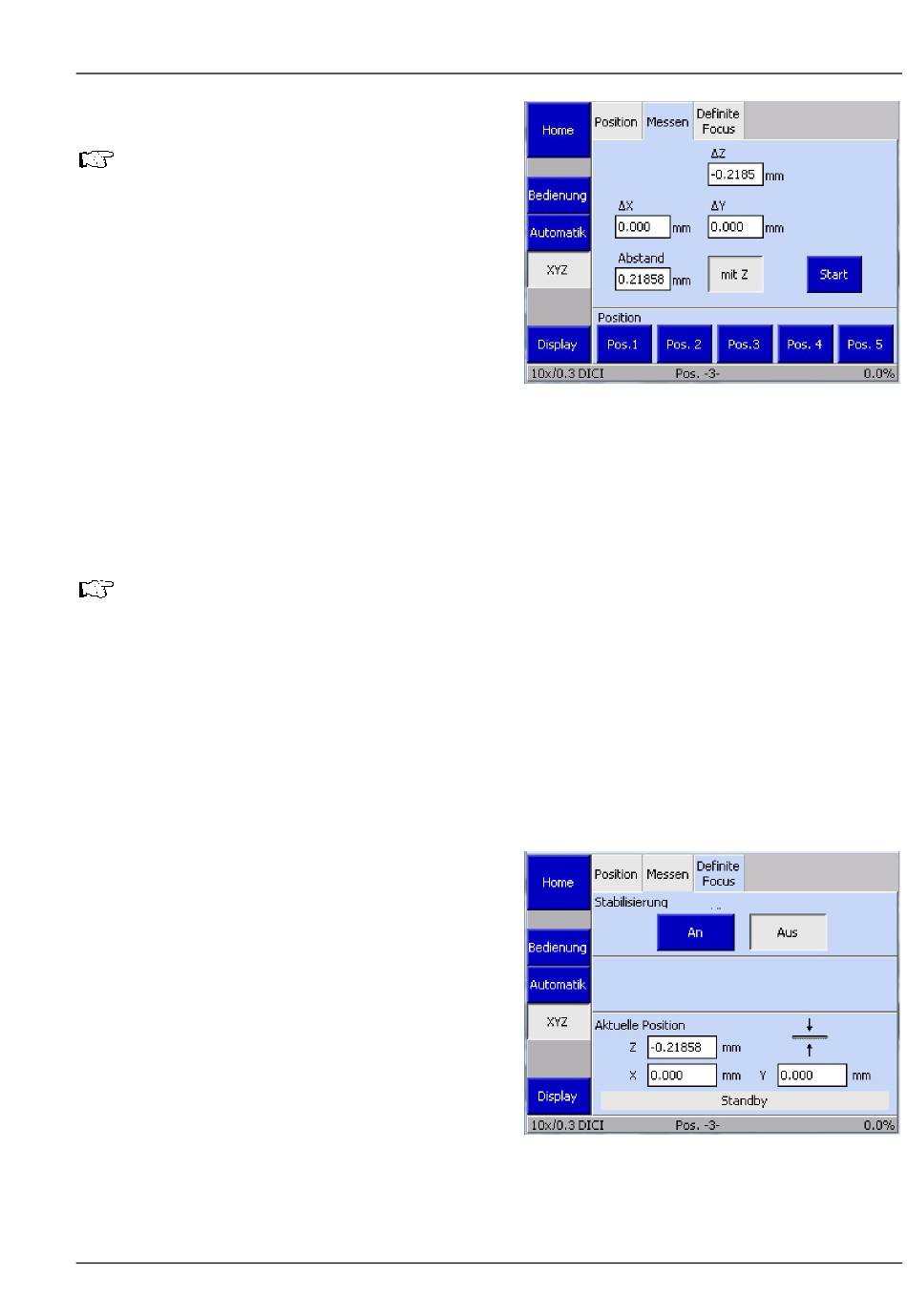

Bild 114
Bild 115
431004-7244-000
Seite Mikroskop -> XYZ -> Messen
Seite Mikroskop -> XYZ ->
Definite Focus
ZEISS
129
