ZEISS

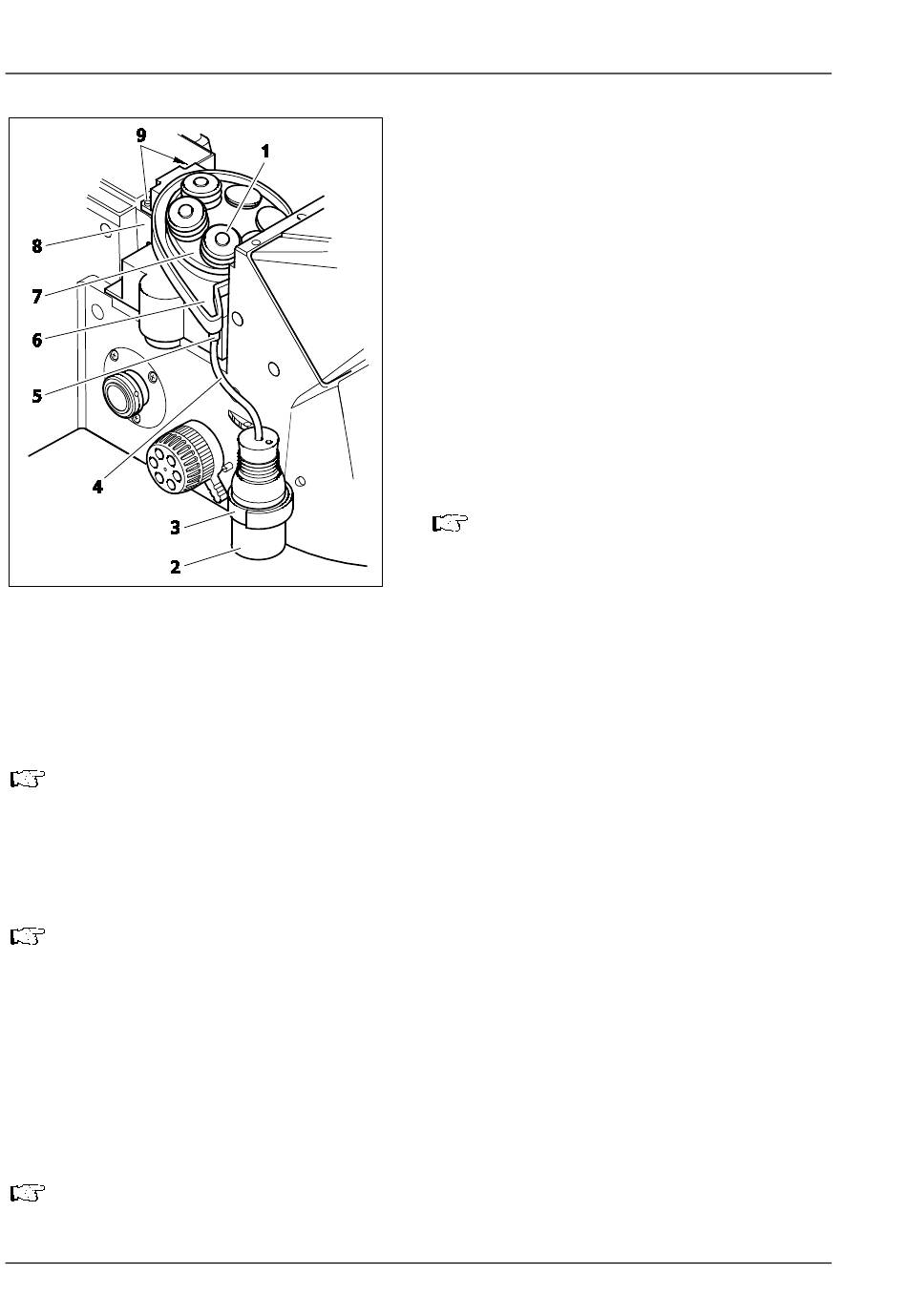

Bild 20
Aqua Stop II montieren
Objektive mit einem Frontdurchmesser von 16 mm bis 22,5 mm sind mit dem Faltenbalg DMR klein
−
(431716-0160-000) zu schützen.
Objektive mit einem Frontdurchmesser von 27,5 mm bis 34 mm sind mit dem Faltenbalg DMR groß
−
(431716-0170-000) zu schützen.
Beim Anbringen der Faltenbälge beachten, dass die obere Abschlusskante keine Auffang-
wanne bildet.
Nicht verwendete Objektivaugen werden mit den mitgelieferten Abdeckkappen verschlossen.
•
Den zugeschnittenen Ablaufschlauch (Bild 20/4) auf den Ablaufstutzen (Bild 20/5) stecken. Das andere
Ende des Schlauches so durch den Stopfen der Auffangflasche (Bild 20/2) schieben, dass dieser ca.
3 bis 4 mm nach unten aus dem Stopfen herausragt.
Die Länge des Schlauches muss so abgestimmt werden, dass sich die Ablaufrinne des
Auffangbehälters beim Fokussieren nicht verbiegt.
•
Den Stopfen fest auf die Auffangflasche aufsetzen.
•
Den beiliegenden Klettverschluss (Bild 20/3) an das Stativ kleben. Mit dem Klettverschluss die
Auffangflasche am Stativ fixieren.
•
Mikroskoptisch wieder montieren.
Nach einem Unfall mit Flüssigkeiten ist dringend zu empfehlen, den Mikroskoptisch zu entfernen und die
noch vorhandenen Flüssigkeitstropfen mit einem fusselfreien Tuch abzutupfen. Insbesondere muss die
Objektivfrontoptik gereinigt werden, um weiterhin die volle Leistungsfähigkeit des Objektivs nutzen zu
können.
Reinigungshinweise finden Sie in der Broschüre "Das saubere Mikroskop".
42
AUFSTELLHINWEISE UND INBETRIEBNAHME
Aqua Stop II montieren
431004-7244-000
4.8
Aqua Stop II montieren
Der Aqua Stop II sollte beim Arbeiten mit flüssigen
Proben zum Schutz der Objektive und des
Objektivrevolvers eingesetzt werden.
•
Mikroskoptisch abmontieren und Objektive
herausschrauben.
•
Auffangbehälter
revolverträger (Bild 20/8) aufsetzen und mit
zwei Schrauben (Bild 20/9) anschrauben.
•
Abdeckteller (Bild 20/7) auf den Objektivrevolver
setzen.
•
Objektivrevolver mit zu benutzenden Objektiven
bestücken.
•
Über jedes Objektiv einen Faltenbalg (Bild 20/1)
in passender Größe stülpen.
Jeweils darauf achten, dass der Falten-
balg zum Abdeckteller hin abschließt.
Es gibt zwei Ausführungen von Faltenbälgen;
Größe 1 – klein, Größe 2 – groß:
Axio Observer
(Bild 20/6)
auf
Objektiv-
12/2016
