Axio Observer
Binokulare Tuben (Bild 57/27)
Die angebotenen binokularen Tuben erlauben die individuelle Einstellung des Augenabstandes und
−
der Einblickhöhe innerhalb vorgegebener Grenzen

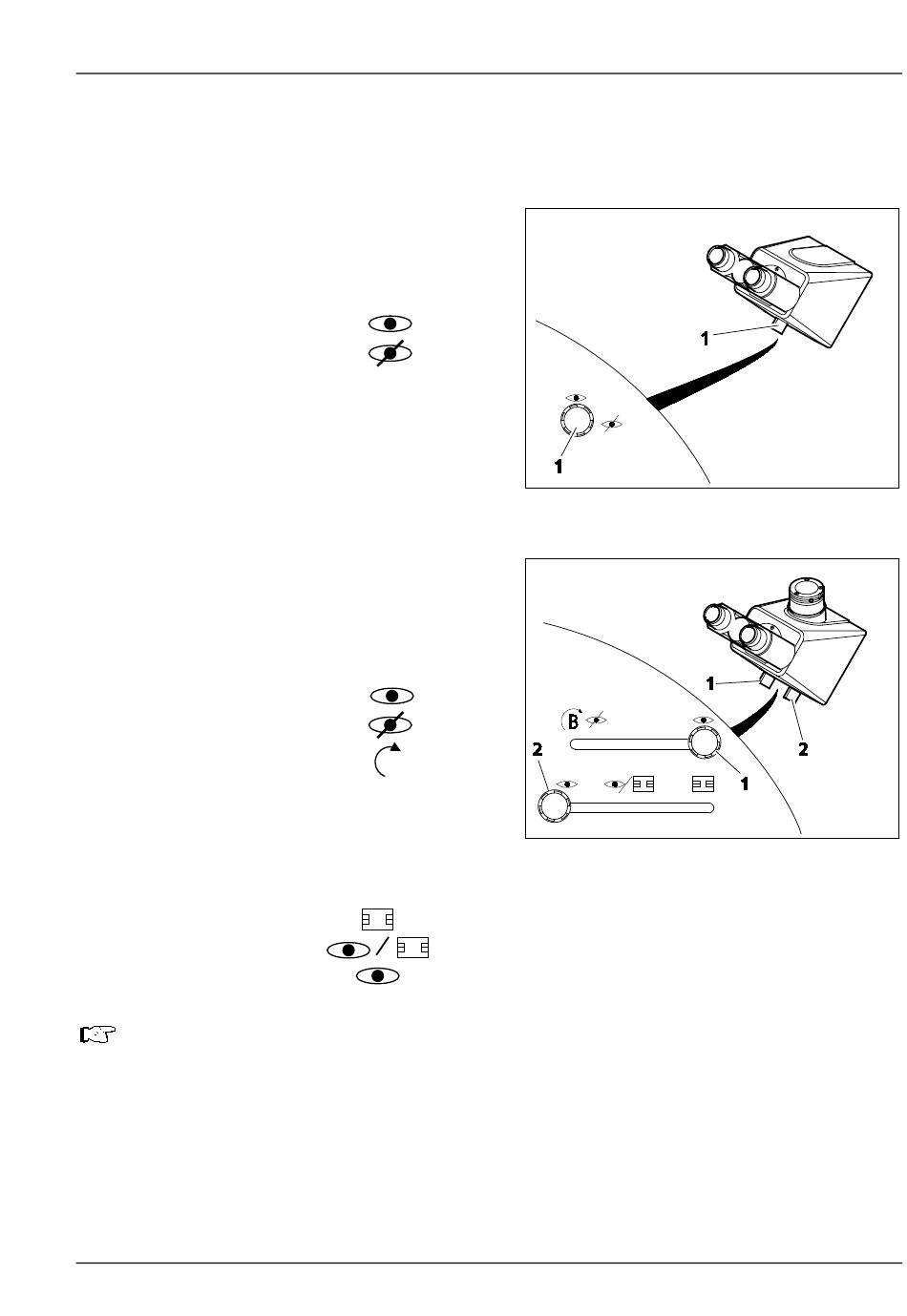

Binokularer Tubus 45°/23 mit manuellem
Shutter vis (Bild 71)
Ein- / Ausschalten des Shutters über Drehknopf
−
(Bild 71/1):
100 % vis
0 % vis (Lichtverschluss)
Binokularer Fototubus 45°/23 mit Schiebe-
prisma für vis / doc,
manuellem Shutter vis (Bild 72)
Ein- / Ausschalten
−
schieben des Dreh- / Schiebeknopf (Bild 72/1):
100 % vis
0 % vis (Lichtverschluss)
Bertrandlinse
Fokussierung der Bertrandlinse durch Drehen
−
des Dreh- / Schiebeknopfes bei eingeschalteter
Bertrandlinse
Umschalten des Strahlengangs (Schiebeprisma
−
vis / doc) über Schiebeknopf (Bild 72/2):
0 % vis : 100 % doc
50 % vis : 50 % doc
100 % vis : 0 % doc
Der Fotoausgang des Binokularen Fototubus wird bis Kamerafeld 18 mm (bezogen auf das
Zwischenbild) empfohlen. Das heißt z. B. für Axiocam mit Kameraadapter 0,63x.
12/2016
Bedien- und Funktionselemente – Beschreibung
Bertrandlinse
des Shutters über
B
431004-7244-000
BEDIENUNG
Bild 71
und
Ver-
Bild 72
Binokularer Tubus 45°/23
Binokularer Fototubus 45°/23
