5.2
Bedien- und Funktionselemente – Beschreibung
Ein- / Ausschalter (Bild 57/1) oder Stand-by-Taste (Bild 58/1)
Bei eingeschaltetem Mikroskop leuchtet die Kontroll-LED vorn am Stativ (siehe auch Abschnitt 4.19)
−
Sideport links (Bild 57/2)
Ausgang zum Anschluss von Dokumentationseinrichtungen
−
Je nach Gerätekonfiguration verschiedene Teilungsverhältnisse für Sideport links und visuelle
−
Beobachtung (vis)
Manueller (Bild 57/3) oder motorischer Fokussiertrieb (Bild 59/3), linke Seite
Grobtrieb ca. 2 mm/Umdrehung und Feintrieb ca. 1/10 Übersetzungsverhältnis Grobtrieb / Feintrieb
−
Gesamthub ca. 10 mm, optional auch 13 mm möglich
−
Grobverstellung (großer Knopf), Feinverstellung (kleiner Knopf oder Scheibe)
−
wahlweise: Feintrieb, flach rechts oder links; Stativ 5, 5 materials immer flach-links (in Stativ bereits
−
enthalten)
Stellrad für Umschaltung des Strahlengangs (Sideport links / rechts / vis) (Bild 57/4)
Wahl der Strahlenteilung für Sideport (doc) rechts, Sideport (doc) links und visuelle (vis) Beobachtung
−
(Stativ 3, 3 materials nur Sideport links / vis)

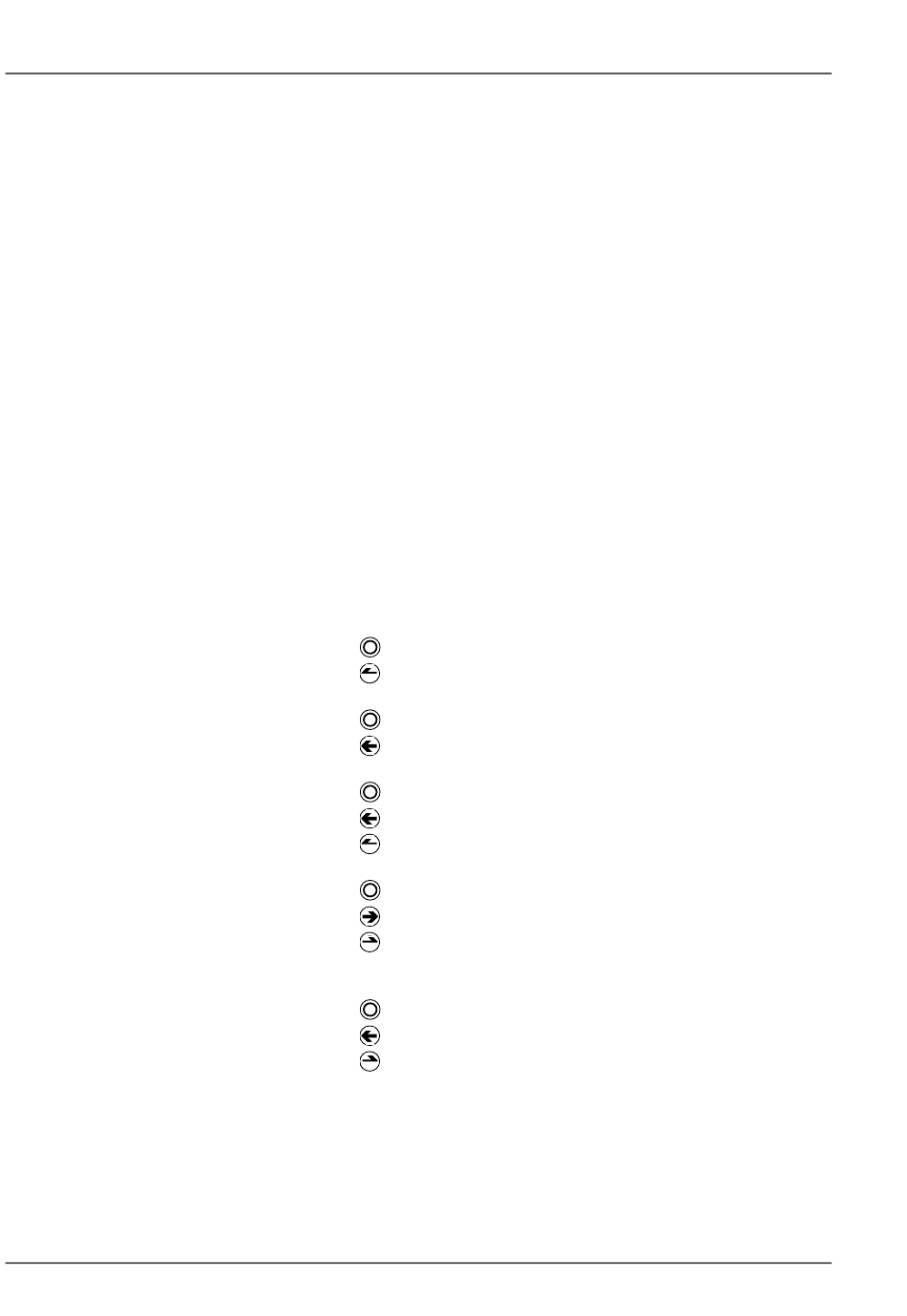

2 oder 3 Schaltstellungen mit unterschiedlichen Strahlteilungen
−
Bei Gerätekonfiguration mit Sideport 60N links (L 80); 2 Schaltstellungen (425150-0000-000):
−
100 % vis : 0 % doc
20 % vis : 80 % doc links
Bei Gerätekonfiguration mit Sideport 60N links (L 100); 2 Schaltstellungen (425151-0000-000):
−
100 % vis : 0 % doc links
0 % vis : 100 % doc links
Bei Gerätekonfiguration mit Sideport 60N links (L 100, L 50); 3 Schaltstellungen (425152-0000-000):
−
100 % vis : 0 % doc
0 % vis : 100 % doc links
50 % vis : 50 % doc links
Bei Gerätekonfiguration mit Sideport 60N rechts (R 100, R 50); 3 Schaltstellungen (425153-0000-000):
−
100 % vis : 0 % doc
0 % vis : 100 % doc rechts
50 % vis : 50 % doc rechts
Bei Gerätekonfiguration mit Sideport 60N links (L 100) und rechts (R 80); 3 Schaltstellungen (425154-
−
0000-000):
100 % vis : 0 % doc
0 % vis :100 % doc links
20 % vis : 80 % doc rechts
84
BEDIENUNG
Bedien- und Funktionselemente – Beschreibung
80
50
50
80
431004-7244-000
Axio Observer
12/2016
