Trennstelle 60N (Außengewinde M52 x 1)
Sideport rechts / links : Trennstelle 60 N
Baseport: Trennstelle 60 N
Am Axio Observer materials wird für den Sideport rechts/links (Bild 161/2), sowie für den Baseport
(Bild 161/1) ein neuer Anschlusstyp "Trennstelle 60N" für die Kameraadaption verwendet. Die bekannten
Adapter für "Trennstelle 60" (Innendurchmesser 30 mm) können weiterhin verwendet werden.
Es lassen sich Mikroskop-Kameras (z. B. Axiocam von ZEISS), handelsübliche SLR-Kameras (Single Lens
Reflex; 35-mm-Film oder digital) oder Kompakt-Digitalkameras am Fotoausgang des Stativs Axio Observer
materials ankoppeln.

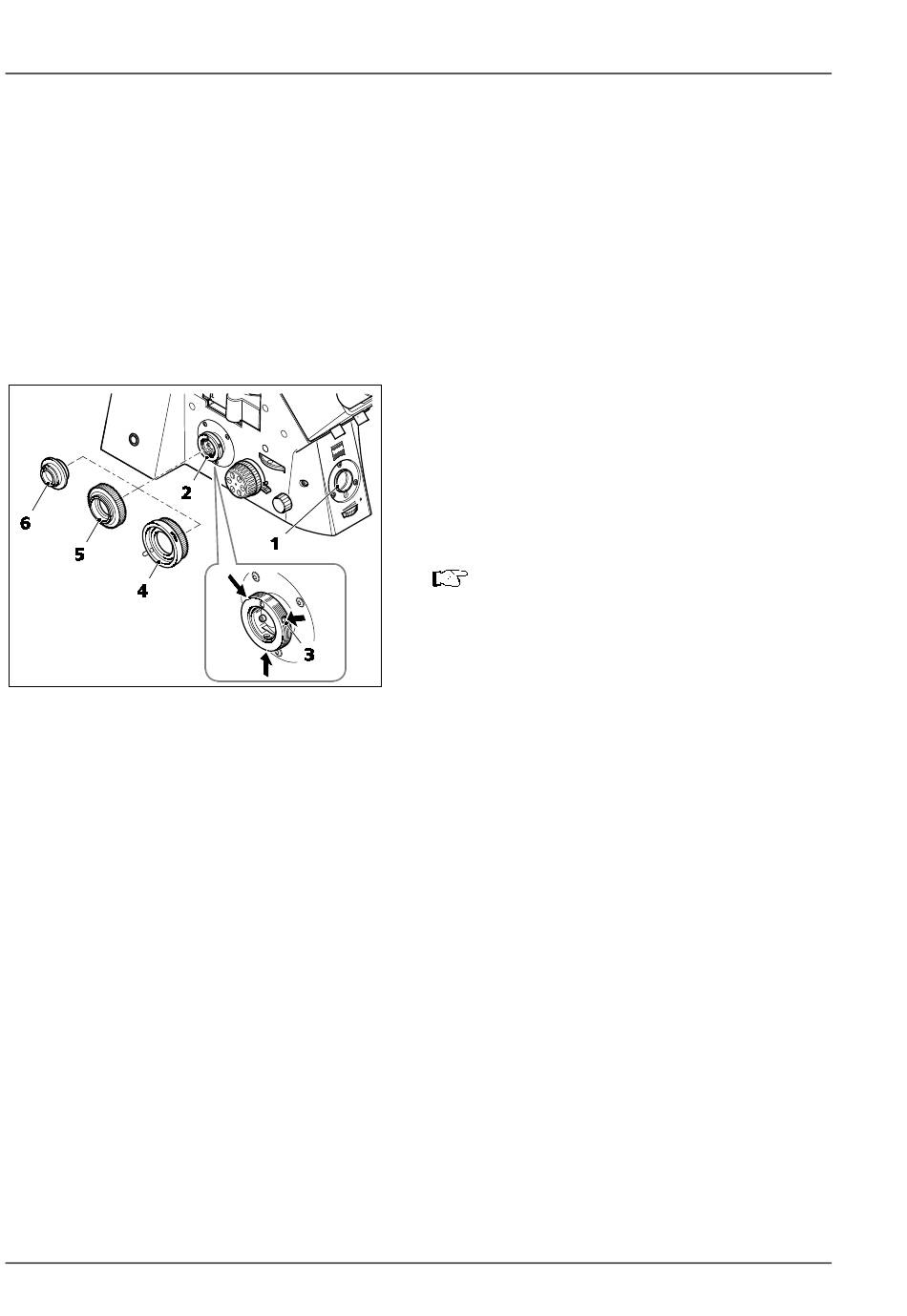

Bild 161
Sideport bzw. Baseport bestücken
Adapter für Trennstelle 60 (Steckdurchmesser 30 mm)
•
Kamera-Adapter 60 (Bild 161/6) an der Kamera befestigen.
•
Staubschutzkappe am Fotoausgang abnehmen.
•
Vormontierte Einheit am Fotoausgang einsetzen (Gewindestifte dürfen nicht zu tief eingedreht sein).
•
Drei Gewindestifte (SW 3) an der Koppelstelle (Bild 161/3) im Uhrzeigersinn drehen, bis Adapter
festsitzt.
172
BEDIENUNG
Trennstelle 60N (Außengewinde M52 x 1)
431004-7244-000
Für das Arbeiten mit mikrofotografischen Einrich-
tungen sind die entsprechenden Gebrauchs-
anweisungen der Kameras zusätzlich zu beachten.
Kamera-Adapter 60N (Bild 161/4 oder 5) an der
•
Kamera befestigen.
Staubschutzkappe am Fotoausgang abnehmen.
•
Die 3 Gewindestifte (SW 3) (Bild 161/3)
am Fotoausgang dürfen weder in das
Außengewinde noch in die Innen-
bohrung hineinragen.
•
Vormontierte Einheit am Fotoausgang ansetzen,
ausrichten und Überwurfmutter des Adapters
(Bild 161/4 oder 5) handfest anziehen.
