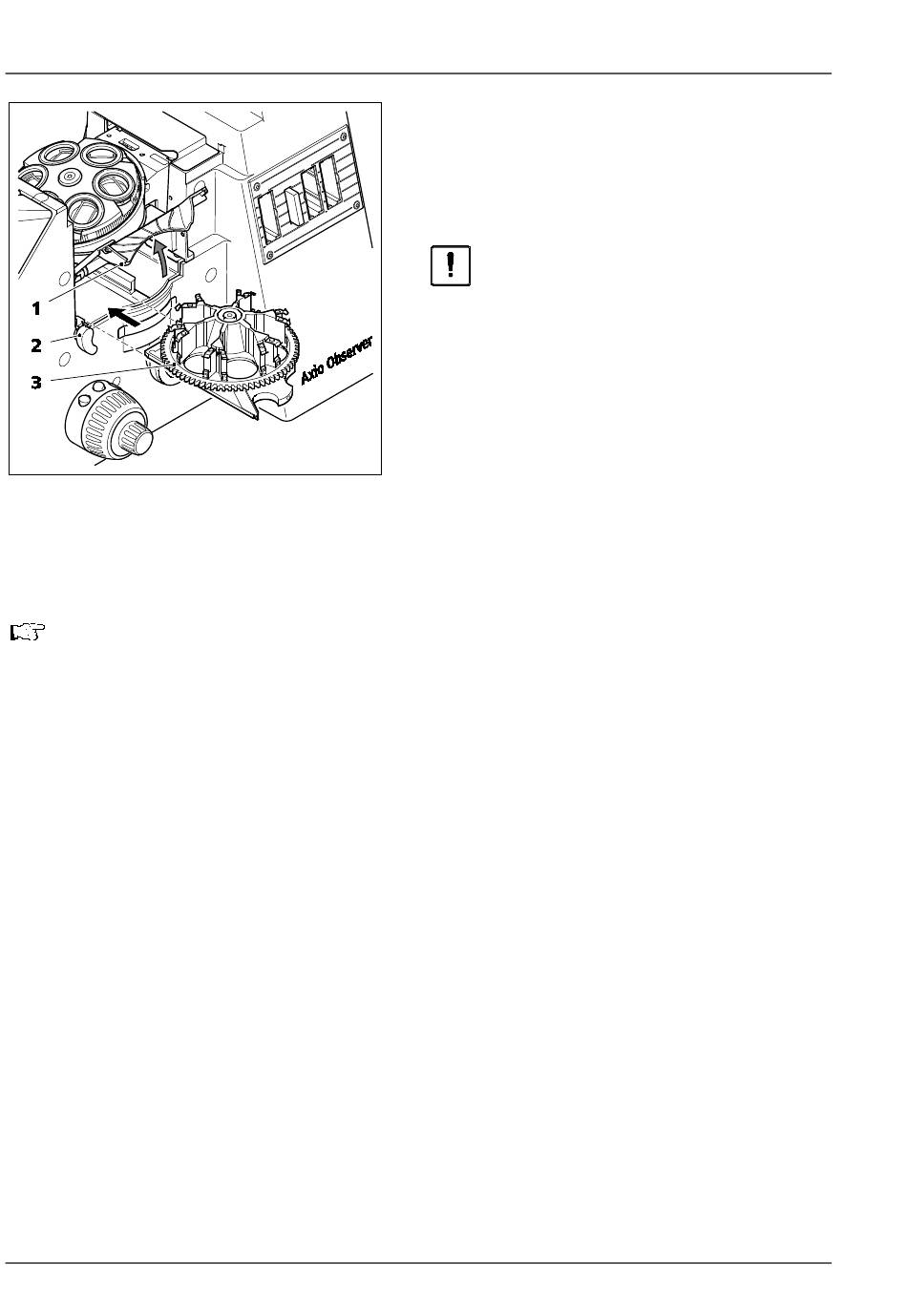

Bild 34 Reflektorrevolver einsetzen
Anstatt des Reflektorrevolvers kann wahlweise das Doppelfilterrad mot. in das Stativ eingesetzt
werden, siehe dazu Kurzgebrauchsanweisung „Anregungsfilterrad 8-fach mot. für Filter
d=25 mm; CAN und Doppelfilterrad mot. für Strahlteilung und Emission; CAN"(452358-7044-
000).
54
AUFSTELLHINWEISE UND INBETRIEBNAHME

Reflektorrevolver

431004-7244-000
4.11 Reflektorrevolver
4.11.1

Reflektorrevolver ansetzen

Der Reflektorrevolver (manuell oder motorisch)
wird von rechts in das Stativ eingeschoben.
Vor dem Einsetzen des motorischen
Reflektorrevolvers ist das Gerät aus-
zuschalten. Beim Wechseln des Re-
flektorrevolvers RL-Shutter schließen,
um Streulicht zu vermeiden.
• Verriegelungshebel
drehen und Abdeckklappe (Bild 34/1) nach
oben öffnen.
• Bestückten oder unbestückten Reflektorrevolver
(Bild 34/3) bis zum Anschlag in die Aufnahme
unterhalb des Objektivrevolvers einschieben.
Abdeckklappe (Bild 34/1) schließen und den
•
Verriegelungshebel
drehen.
Axio Observer
(Bild 34/2) nach unten
(Bild 34/2) nach oben
