Axio Observer
4.4.2
Okular-Strichplatte einsetzen
In fokussierbare Okulare können Okular-Strich-
platten eingesetzt werden.
Die durch den zusätzlichen Glasweg bewirkte
leichte Bildverlagerung wird an der Dioptrienskala
dadurch berücksichtigt, dass die Nullstellung nicht
durch den weißen Punkt (Bild 16/W), sondern
durch den roten Punkt (Bild 16/R) angezeigt wird.
Die Okular-Strichplatten (Bild 16/1) sind vom
Hersteller zum leichten Wechsel in einschraubbare
Blendenteile (Bild 16/2) eingeklebt.
Zum Wechsel der Okular-Strichplatte nur Blen-
denteil
(Bild 16/2)
(Bild 16/1) herausschrauben und durch neues
Blendenteil mit gewünschter Okular-Strichplatte
ersetzen.
Werden Okular-Strichplatten kundenseitig in das herausgeschraubte Blendenteil eingelegt, so
ist darauf zu achten, dass nach dem Wiedereinschrauben die Beschriftung im Okular seiten-
richtig lesbar ist.
Augen-Fehlsichtigkeit bei Verwendung von Okular-Strichplatten ausgleichen
Voraussetzung zum korrekten Gebrauch einer Okular-Strichplatte sind zwei einstellbare Okulare, damit
unterschiedliche Fehlsichtigkeiten des Beobachters kompensiert werden.
•
Mit der Einstellmöglichkeit des Okulars auf die Okular-Strichplatte scharfstellen; ohne Okular-
Strichplatte ersatzweise auf den Sehfeldrand.
•
Mit dem so eingestellten Okular auf das mikroskopische Bild eines aufgelegten Präparates mit dem
Fokussiertrieb scharfstellen.
•
Danach mit der Einstellmöglichkeit des zweiten stellbaren Okulars das mikroskopische Bild für das
zweite Auge scharf einstellen. Die Stellung des Fokussiertriebes am Mikroskopstativ darf dabei nicht
mehr verändert werden.
12/2016
AUFSTELLHINWEISE UND INBETRIEBNAHME
Binokularen (Foto-)Tubus ansetzen
mit
Okular-Strichplatte
431004-7244-000

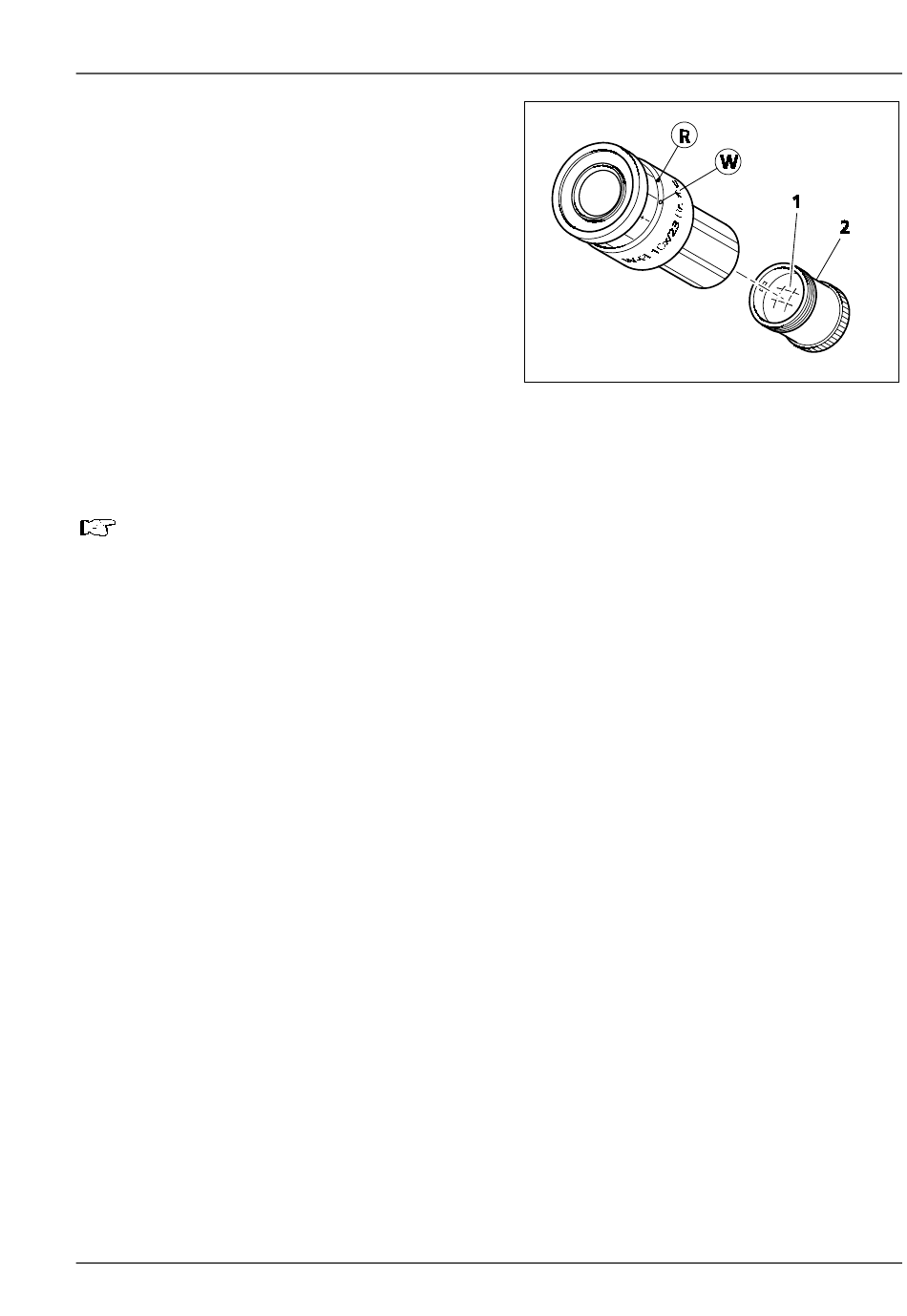

Bild 16
Okular-Strichplatte einsetzen
ZEISS
39
