ZEISS
Touchscreen des TFT-Displays am Axio Observer 7, 7 materials
Bild 113
Seite Mikroskop -> XYZ ->
Position speichern
•
Durch Drücken einer Positionstaste die aktuelle Position abspeichern. Befinden sich schon Werte auf
der Positionstaste erfolgt eine Sicherheitsabfrage, ob der Speicherplatz überschrieben werden soll.
•
Mit der Taste Abbruch das Fenster schließen.
Zum Löschen von Werten, die Taste löschen drücken, Positionstaste auswählen und die Sicherheits-
•
abfrage mit Ja bestätigen.
(3)
Gespeicherte Position anfahren
Im unteren Bereich Position sind fünf Tasten angeordnet. Durch Drücken einer Taste wird die dort
abgespeicherte Koordinatenposition angefahren. Für das Speichern von Koordinatenpositionen siehe
vorherigen Abschnitt (2) Position speichern.
128
BEDIENUNG
(2)
Position speichern
Über die Taste Position speichern kann der
Bediener für die fünf unteren Positionstasten
Koordinatenpositionen wie folgt definieren:
•
Gewünschte Position XYZ anfahren.
•
Falls der Z-Wert gespeichert werden soll, die
Taste mit Z aktivieren.

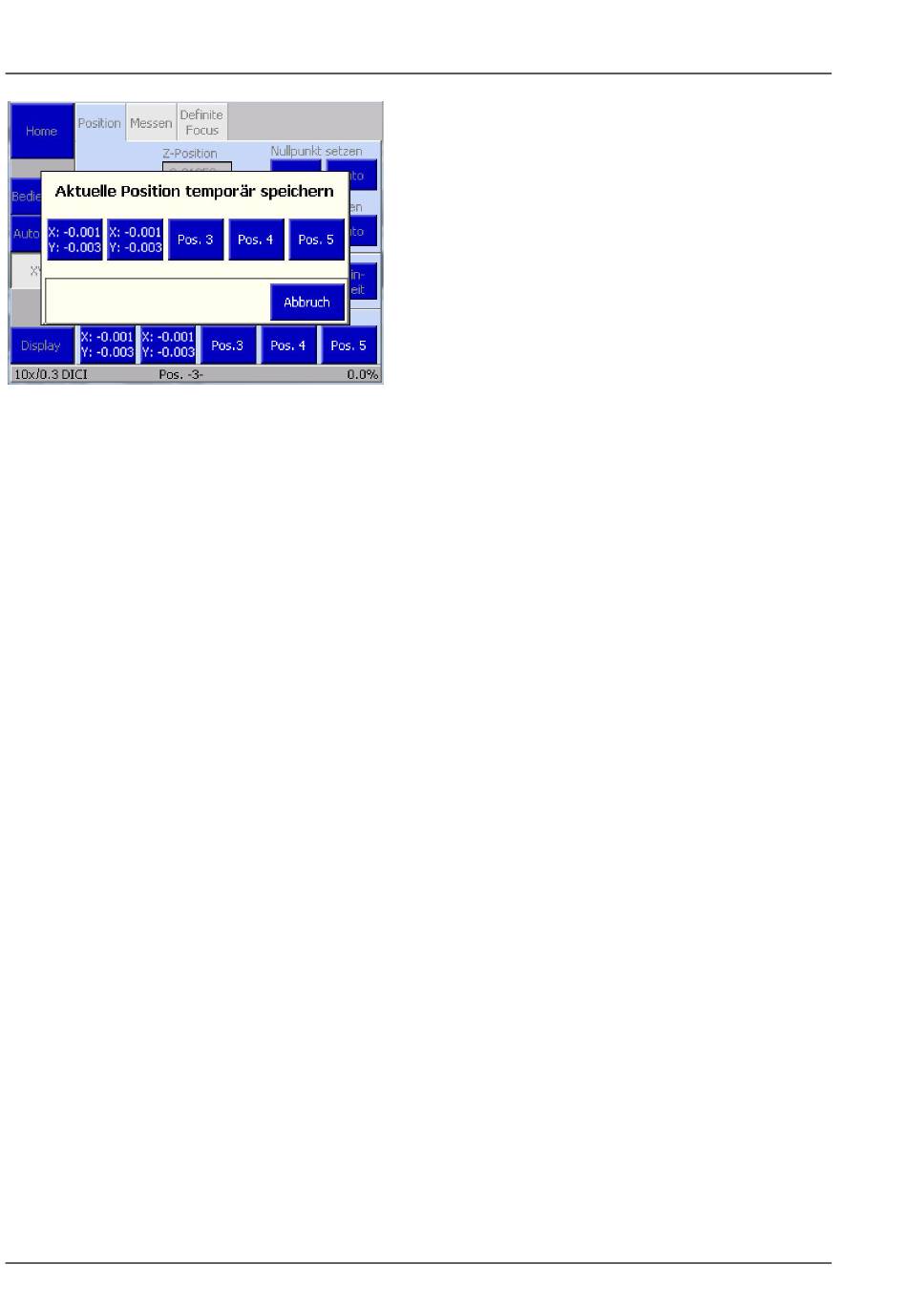

Taste Position speichern drücken. Es wird das
•
Popup-Fenster Aktuelle Position temporär
speichern geöffnet.
Im Fenster sind fünf Tasten Pos.1 bis Pos.5
angeordnet. Wenn eine Taste schon belegt ist,
werden die XYZ-Werte angezeigt, ansonsten wird
die Nummer angezeigt.
431004-7244-000
Axio Observer
12/2016
