Axio Observer
Touchscreen des TFT-Displays am Axio Observer 7, 7 materials
5.11.5.7
F/A (Leuchtfeld-/Aperturblende)
Mit Hilfe der Registerkarte F/A erfolgt die
Einstellung der motorischen Schieber Irisblende für
Leuchtfeldblende (Field Stop) und die Apertur-
blende (Aperture Stop).
Über die Pfeiltasten wird die Blendenöffnung
gesteuert. Der aktuelle Wert wird unter der
Balkenanzeige eingeblendet.
Die Tasten Prev. und Max. dienen der Einstellung
des zuletzt verwendeten bzw. des maximalen
Wertes für die Blendenöffnung.
Ein vorhandener motorischer FL-Abschwächer kann
nicht über das TFT-Display eingestellt werden. Die
untere Anzeige zur Aperturblende ist dann nicht
vorhanden.
5.11.5.8
Vergrößerung
Bereits konfigurierte Objektiv- und / oder Optovar-
positionen zeigen die Vergrößerung und ggf.
untenstehenden Zusätze an:
Oil
Öl-Immersionsobjektiv
Ist
ein
bestückter
werden
die
vorhandenen
angezeigt.
•
Um das gewünschte Optovar in den Strahlen-
gang einzuschwenken, ist die entsprechende
Taste zu drücken.
•
Um das gewünschte Objektiv / Optovar ein-
zuschwenken, entsprechende Taste drücken.
Falls kein Optovarrevolver mot. vorhanden ist, entfällt die Registerkarte.
Falls der Lichtmanager aktiv ist, wird beim Objektivwechsel automatisch die Helligkeit
entsprechend nachgeregelt.
Falls vor einem Objektivwechsel ein Kontrastverfahren im Kontrastmanager eingestellt war,
versucht dieser, das Verfahren dem neuen Objektiv automatisch anzupassen (d. h. die
Positionen am Reflektorrevolver und ggf. Kondensorrevolver können sich ändern – Kontrast-
nachführung). Ist das Kontrastverfahren für das Objektiv nicht verfügbar, so wird nach Hellfeld
gewechselt.
12/2016
Optovarrevolver
installiert,
Vergrößerungen
431004-7244-000
BEDIENUNG

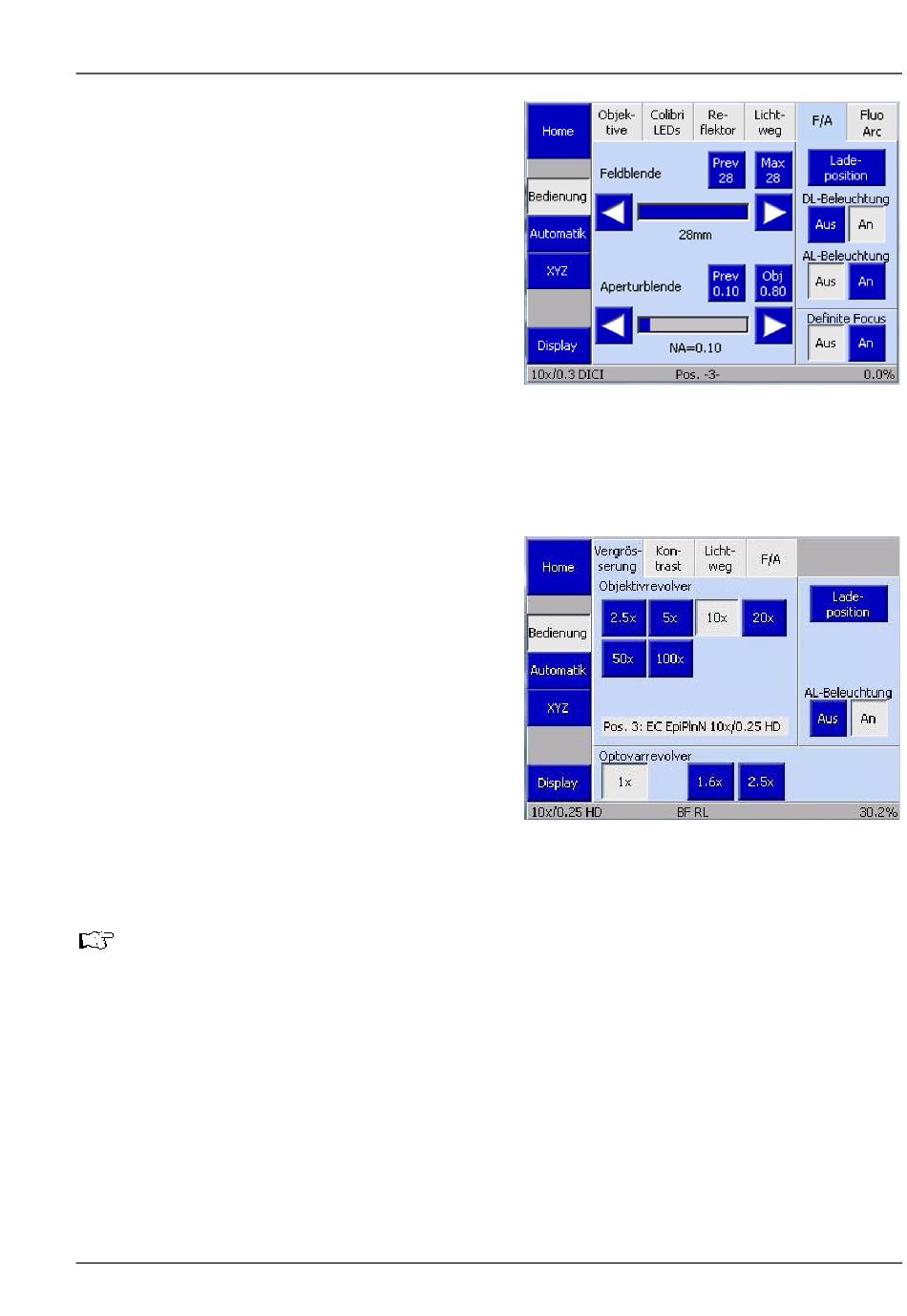

Bild 108
Bild 109
Seite Mikroskop -> Bedienung ->
F/A
Seite Mikroskop -> Bedienung ->
Vergrößerung
ZEISS
125
