ZEISS

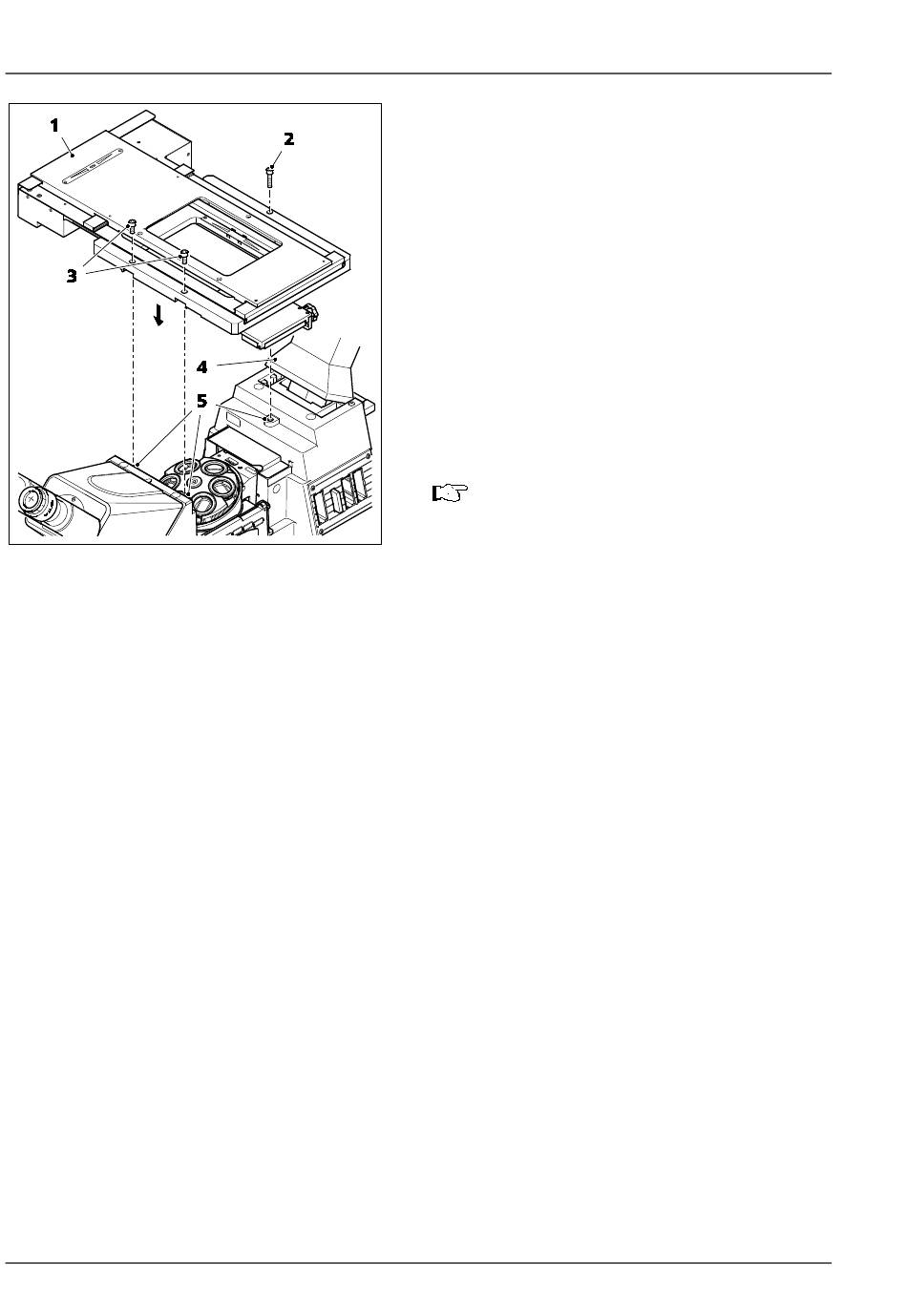

Bild 27
Scanningtisch 130x100 MAT; CAN
montieren
48
AUFSTELLHINWEISE UND INBETRIEBNAHME
Mikroskoptische ansetzen
431004-7244-000
4.9.4
Scanningtisch 130x85 MAT; CAN
montieren
Die Aufnahme des Scanningtisches 130x100 MAT;
CAN auf dem Stativ erfolgt direkt über drei
Auflagepunkte,
die
Anschraubbohrungen versehen sind.
•
Zur Verbesserung der Zugänglichkeit bei der
Tischmontage kann, sofern vorhanden, der
Träger (Bild 27/4) für Durchlichtbeleuchtung
nach hinten gekippt werden.
Scanningtisch 130x100 MAT CAN (Bild 27/1)
•
auf die drei Auflagepunkte (Bild 27/5) des
Stativs aufsetzen und mit drei Innensechs-
kantschrauben (zwei vorn (Bild 27/3), eine
hinten (Bild 27/2)) festschrauben.
Jedem Stativ bzw. Tisch liegen ent-
sprechende Distanzscheiben bei.
Die 4 bzw. 6 mm hohen Distanz-
scheiben
sind
Verwendung
Halterahmen.
Bei den ebenen, bündig mit dem Tisch
abschließenden
451344) und den Tischlochblenden im
Format 160x110 (z. B. 451345-9902) ist
auf die Verwendung von Distanz-
scheiben (bei Kreuz- und Scanning-
tischen) unbedingt zu verzichten!
Axio Observer
mit
entsprechenden
notwendig
bei
der
von
vertieften
Halterahmen
(z. B.
12/2016
