ZEISS
Bild 163
Videoanpassung
174
Mikrofotografie mit Digitalkamera und Videomikroskopie
431004-7244-000
BEDIENUNG
5.16
Mikrofotografie mit Digitalkamera
und Videomikroskopie
•
Am Axio Observer materials ist der Anschluss
von jeweils einer Video- oder Digitalkamera
(z. B.:
Digitalkamera

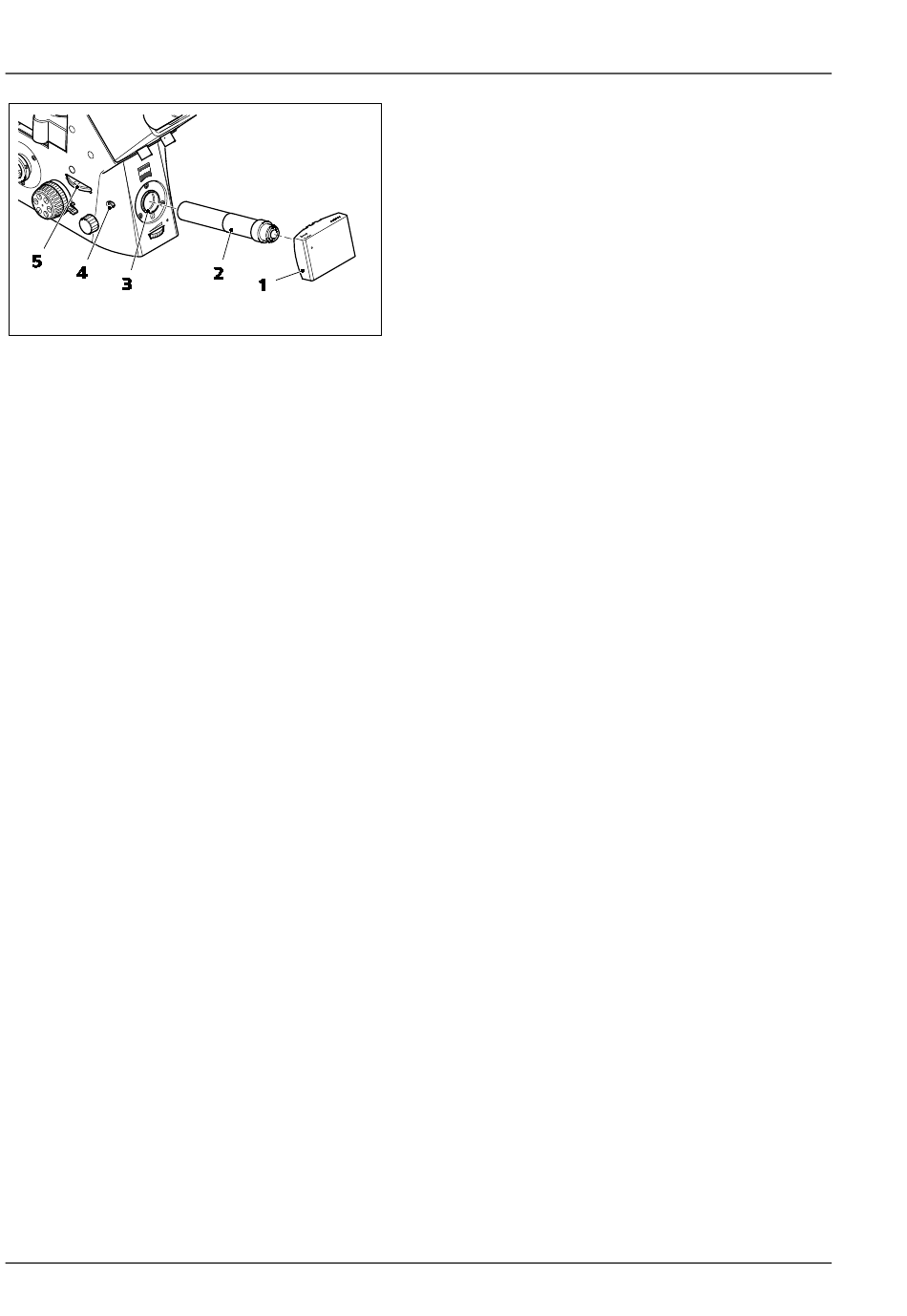

(Bild 163/1) über den Frontport mit dem Video-
Adapter V200 C 2/3" 0,63x (Bild 163/2) mög-
lich.
•
Das Ansetzen des Videoadapters erfolgt analog
zum Fotoadapter. Videoadapter (Bild 163/2) am
Frontport (Bild 163/3) ansetzen, ausrichten und
Klemmschraube (Bild 163/4) mit Kugelkopf-
schraubendreher SW 3 festziehen.
•
Mit der Umschaltung des Strahlenganges
(Bild 163/5) von visueller Beobachtung auf den
Frontport ist der Fotostrahlengang freigegeben
und 100 % des Lichtes gelangen zur Kamera.
Axio Observer
Axiocam
von
ZEISS)
12/2016
