(3) Auflicht-Hellfeld nach KÖHLER einstellen
Das Mikroskop ist entsprechend Abschnitt 4 AUFSTELLHINWEISE UND INBETRIEBNAHME ordnungs-
−
gemäß in Betrieb genommen.
Das Mikroskop ist eingeschaltet.
−
• Leuchte HAL 100 bzw. Leuchte microLED für Auflicht mit Taste RL (Bild 154/10) am Mikroskopstativ
einschalten.
• Lichtintensität durch Drehen am Einstellrad (Bild 154/11) am Mikroskopstativ einstellen.
• Kontrastreiches Auflichtpräparat auf den Mikroskoptisch auflegen.
• Objektiv 10x (gelber Kennring, siehe auch Abschnitt 5.3) am Objektivrevolver (Bild 154/5) ein-
schwenken.
• Mit dem Fokussiertrieb (Bild 154/9) auf das Präparat fokussieren. Dabei nach Möglichkeit immer vom
Präparat wegfokussieren, um eine Kollision zwischen Objektiv und Präparat zu vermeiden.
• Stellhebel des Aperturblendenschiebers MAT (Bild 154/2 bzw. Bild 156/4) in Mittenstellung (etwa halb
geöffnet bzw. geschlossen) bringen.
• Stellhebel (Bild 156/4) des Schiebers Irisblende (Bild 154/3) so einstellen (verkleinern), dass die
Leuchtfeldblende im Sehfeld sichtbar wird (Bild 155/A).
• Mit Fokussiertrieb (Bild 154/9) auf den Leuchtfeldblendenrand nachfokussieren (Bild 155/B) und mit
den Zentrierschrauben (Bild 156/2, 3) die Leuchtfeldblende zum Sehfeldrand zentrieren (Bild 155/C).

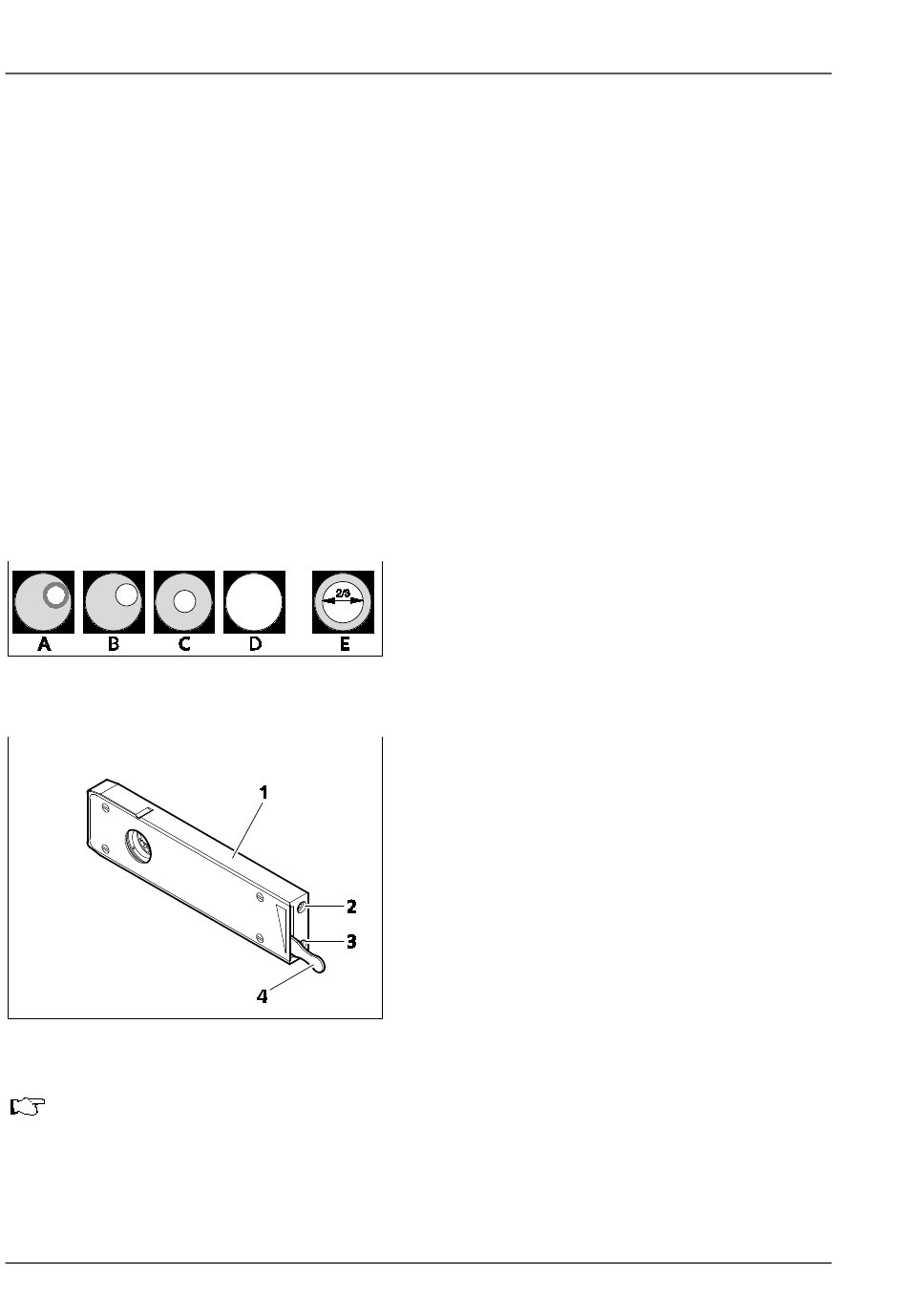

Bild 155 Blendeneinstellungen im Auflicht-
Hellfeld nach KÖHLER
Bild 156 Schieber Irisblende für Auflicht
Die Aperturblende niemals zur Regelung der Bildhelligkeit einsetzen, dazu immer das Einstellrad
für die Beleuchtungsintensität (Bild 154/11) verwenden!
158
BEDIENUNG
Beleuchtungs- und Kontrastverfahren
•
•
•
Diese Aperturblendeneinstellung bietet in den
meisten Anwendungsfällen den besten Kontrast
bei fast voller Auflösung und damit für das
menschliche Auge den günstigsten Kompromiss.
•
431004-7244-000
Die Leuchtfeldblende (Bild 154/3) nun so weit
öffnen, dass diese
Sehfeldrand verschwindet (Bild 155/D).
Zur Aperturblendeneinstellung (Bildkontrast) ein
Okular (Bild 154/15) aus dem Tubusstutzen
herausnehmen und mit bloßem Auge in den
Stutzen hineinschauen oder anstelle des Okulars
das Hilfsmikroskop einsetzen.
Aperturblende mit den Zentrierschrauben am
Aperturblendenschieber
zentrieren und für Präparate mit mittleren
Kontrasteigenschaften Stellhebel auf etwa 2/3
bis 4/5 des Austrittspupillendurchmessers des
Objektives einstellen (Bild 155/E).
Abschließend Okular wieder einsetzen, mit
Fokussiertrieb (Bild 154/9) nachfokussieren und
Bildhelligkeit mit Einstellrad (Bild 154/11) dem
Auflichtpräparat anpassen.
Axio Observer
gerade hinter dem
MAT (Bild 154/2)
