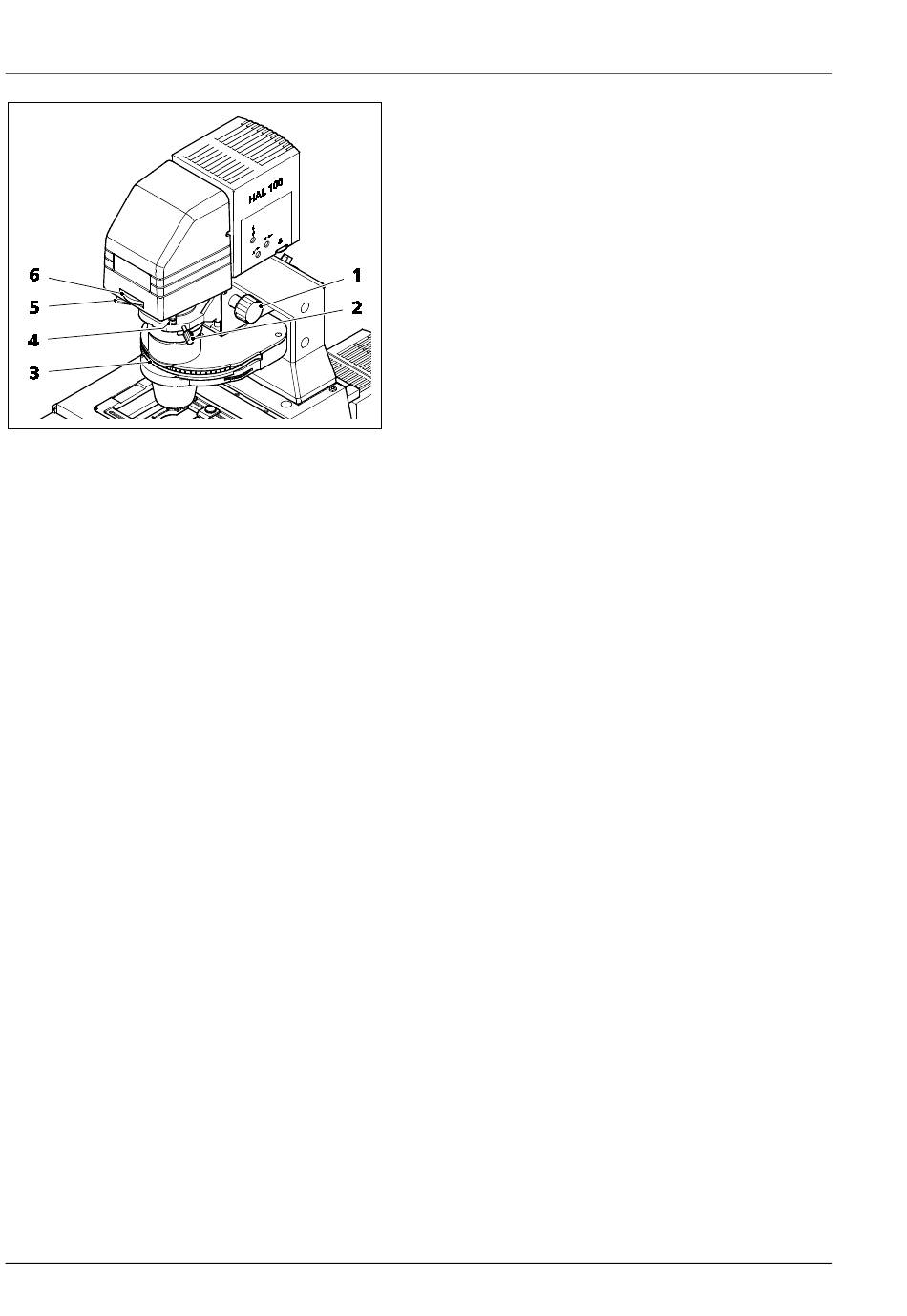

Bild 64 Bedien- und Funktionselemente an
der Durchlichteinheit
Rändelrad für Leuchtfeldblende Durchlicht (Bild 64/6)
Am Träger für Durchlichtbeleuchtung angebrachtes Rändelrad zum Öffnen bzw. zum Schließen der
−
Leuchtfeldblende Durchlicht zur Einstellung der Beleuchtung nach KÖHLER.
Rändelrad nach rechts drehen:
−
Rändelrad nach links drehen:
−
86
BEDIENUNG
Bedien- und Funktionselemente – Beschreibung
Leuchtfeldblende wird geschlossen
Leuchtfeldblende wird geöffnet
431004-7244-000
Stellknopf für Höheneinstellung des Konden-
sors (Bild 64/1)
Am Träger für
−
angebrachter Stellknopf zum Anheben bzw.
Absenken des Kondensors für die Einstellung
der Beleuchtung nach KÖHLER.
Zentrierschrauben (Bild 64/2 bzw. 5) für den
Kondensor (Bild 64/3)
Beidseitig am Träger für Durchlichtbeleuchtung
−
angebrachte Zentrierschrauben zur Zentrierung
des Kondensors
3-fach Filterwechsler, Polarisator D mit 2-fach
Filterwechsler oder Polarisator D, drehbar mit
Farbglasträger (Bild 64/4)
Polarisator und Filterpositionen separat ein- und
−
ausschwenkbar
Raststellung im eingeschwenkten Zustand
−
