ZEISS Montage-Adapter für Third-Party-Komponenten an das Stativ ansetzen

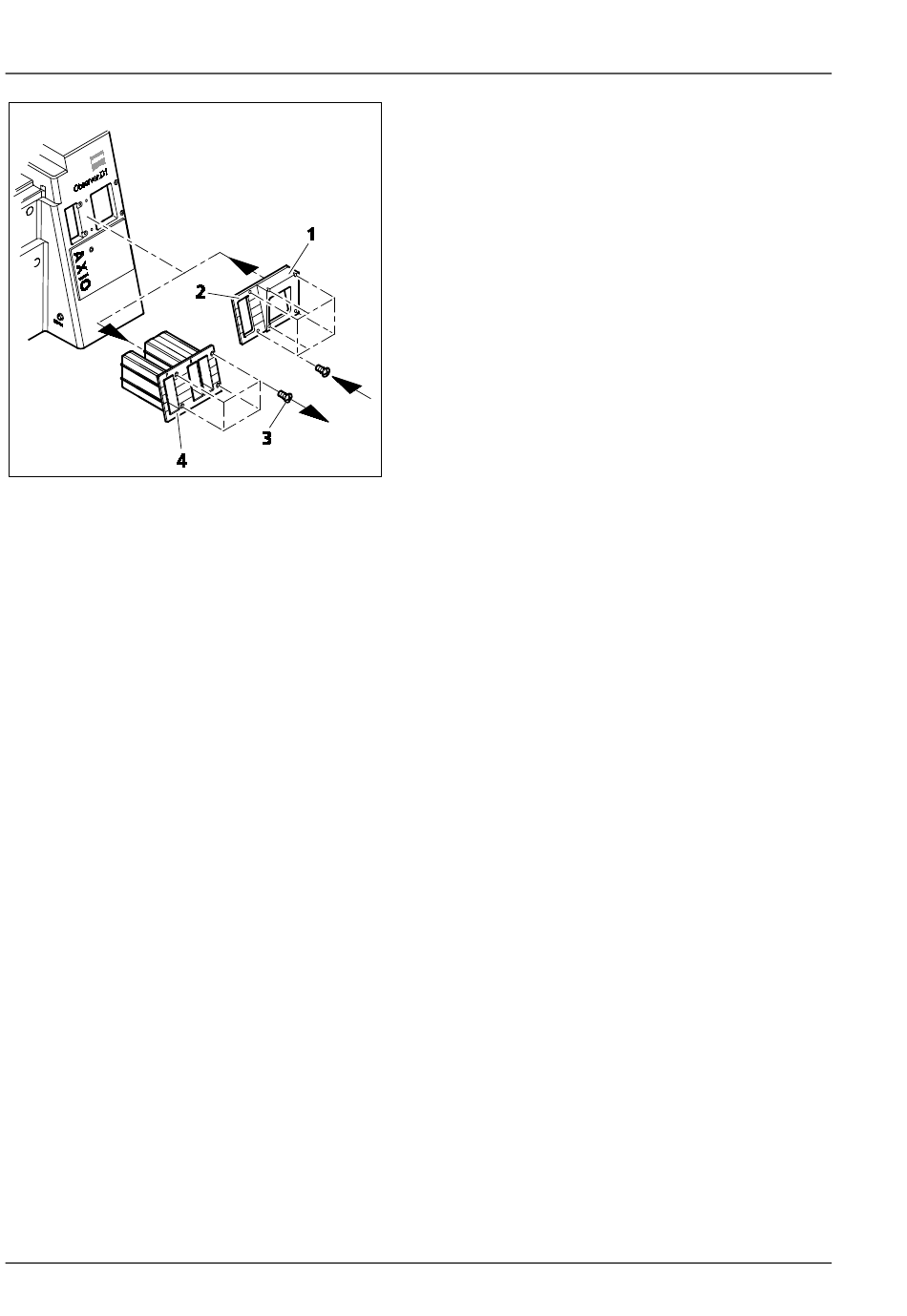

Bild 56 Montage-Adapter für Third-Party-
Komponenten an das Stativ
ansetzen
70
AUFSTELLHINWEISE UND INBETRIEBNAHME
431004-7244-000
4.26 Montage-Adapter für Third-Party-
Komponenten an das Stativ
ansetzen
• Vier Schrauben (Bild 56/3) der Kunststoff-
abdeckung (Bild 56/4) lösen und diese nach
rechts aus dem Stativ herausziehen.
• Montage-Adapter (Bild 56/2) an das Stativ
ansetzen und
festschrauben.
• Gewünschte Third-Party-Komponente über den
Keil (Bild 56/1) des Montage-Adapters in das
Stativ einsetzen.
