ZEISS

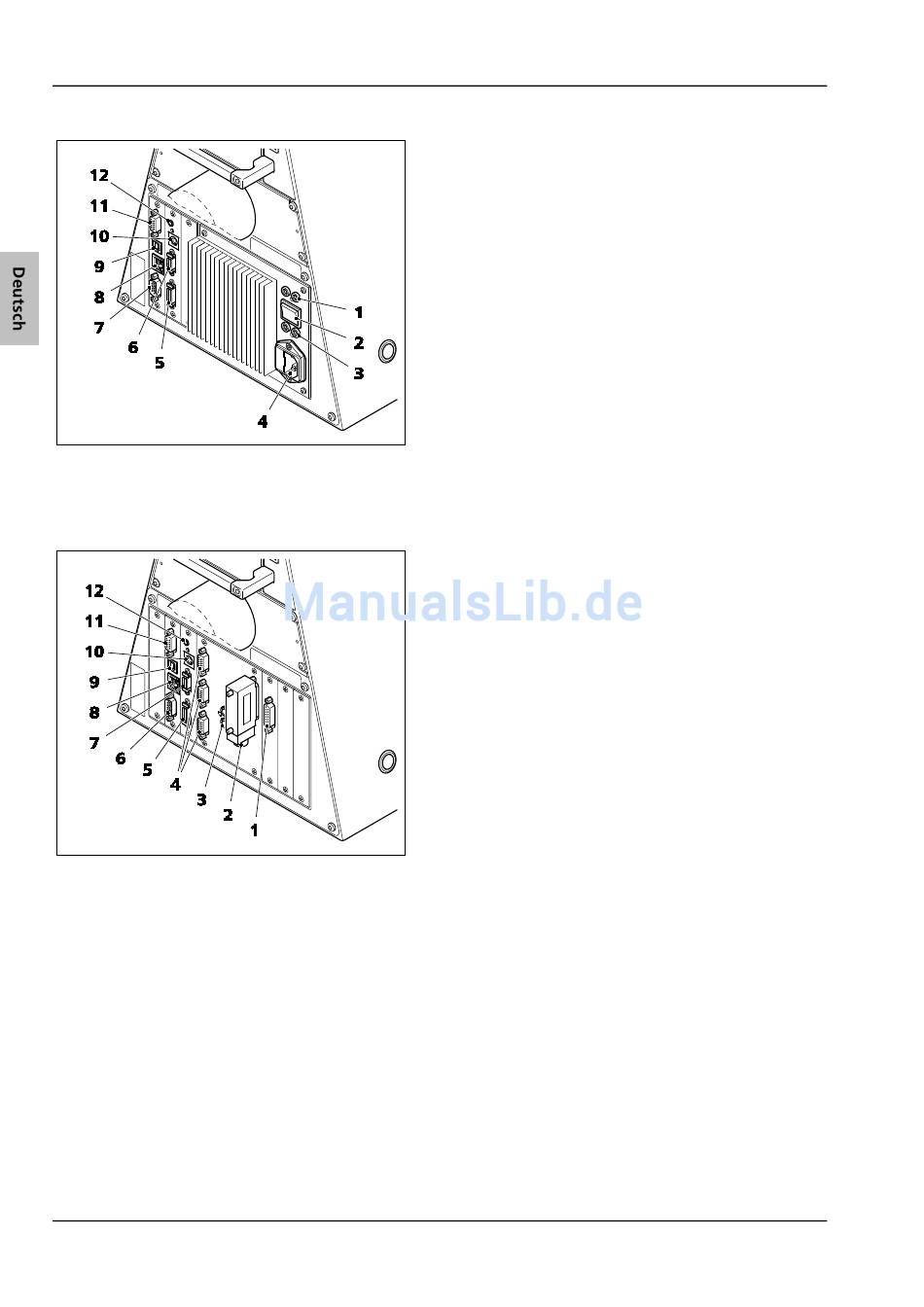

Bild 9 Axio Observer 5 materials (Rückseite)
Bild 10 Axio Observer 7 materials (Rückseite)
18
AUFSTELLHINWEISE UND INBETRIEBNAHME
4.6

Legende zu Bild 9:

4.7
Legende zu Bild 10:
431004-8044-010
Anschlüsse an der Rückseite des
Axio Observer 5 materials
1
Anschlussbuchse für LED-Leuchte / Halogenleuchte
Durchlicht (Output 1)
2
Umschalter Auflicht / Durchlicht
(LED-Leuchte / Halogenleuchte)
3 Anschlussbuchse für LED-Leuchte / Halogenleuchte
Auflicht (Output 2)
4 Netzanschlussbuchse
5 Anschluss für LCD-Display
Durchlichtbeleuchtungsträger
6
Anschluss für Durchlichtshutter
7
Anschluss RS-232
8
Anschluss TCP/IP
9
Anschluss USB
10
Anschlussbuchse für Shutter High Speed Extern
11
CAN-Anschlussbuchse
12
Trigger-Buchse (IN/OUT) für Shutter
Anschlüsse an der Rückseite des
Axio Observer 7 materials
1 Anschluss für Netzteil VP232-2
2 Anschluss Dockingstation (optional)
3
Anschlussbuchse für LED-Leuchte / Halogenleuchte
Durchlicht
4 CAN-Anschlussbuchsen
5
unbenutzt
6
Anschluss RS-232
7
Anschluss für Durchlichtshutter
8
Anschluss TCP/IP
9
Anschluss USB
10
Anschlussbuchse für Shutter High Speed Extern
11
CAN-Anschlussbuchse
12
Trigger-Buchse (IN/OUT) für Shutter
Axio Observer materials
09/2015
